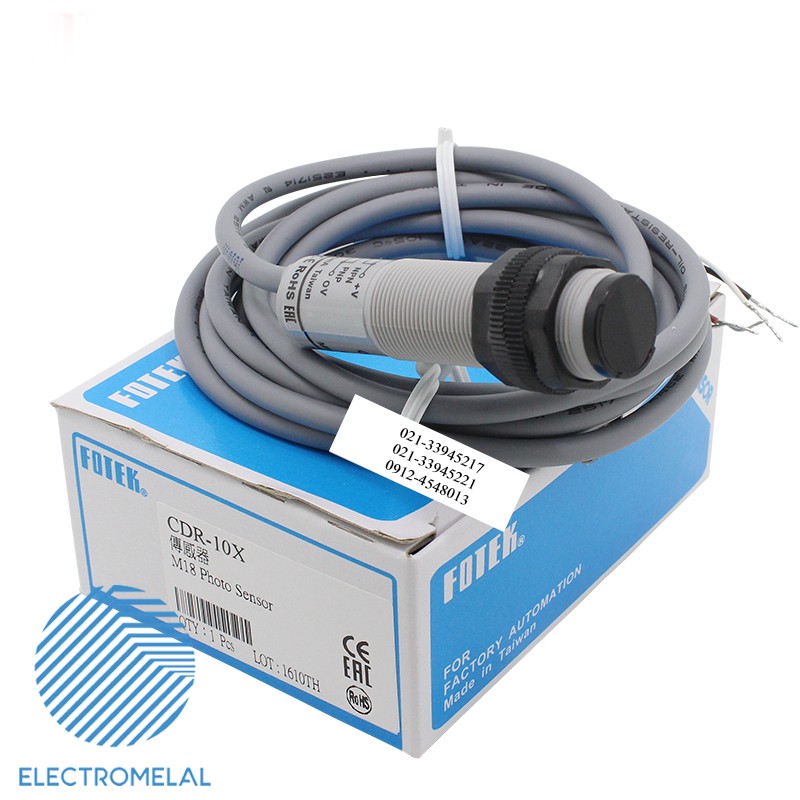

سنسور نوری استوانه ای یک طرفه Fotek CDR-10X

Fotek CDR-10X از چشم های نوری استوانه ای شکل فوتک می باشد. این سنسور نوری دارای فاصله دید 10 سانتی متر بوده و به صورت یک طرفه  (Diffuse) کار می کند.دارای خروجی از نوع PNP/NPN با وضعیت عملکرد NO می باشد. چشم Fotek CDR-10X دارای تغذیه ی VDC(10-30) می باشد. سیم این محصول 2 متر و Oil Resistance می باشد و به مرور زمان خشک نمی شود به همین دلیل عمر طولانی دارد.

تومان

موجود

سنسور نوری استوانه ای Fotek CDR-10X  با قطر 18 میلی متر از سنسور های نوری سری CD از برند Fotek می باشد. این سنسور از نوع سنسور نوری یک طرفه می باشد.

طریقه عملکرد سنسور نوری Fotek CDR-10X

سنسورهای نوری Photoelectric گونه ای از ابزارهای سنجش موقعیت هستند. مدار کنترلی این سنسورها از یک فرستنده Emitterکه منبع نور است و یک گیرنده Receiverکه نور ارسالی را دریافت می کند، تشکیل شده است. یک برد الکترونیکی سیگنال دریافت شده ی ضعیف را تقویت کرده و سیگنال تقویت شده منجر به تغییر در وضعیت خروجی سنسور می گردد. همگی ما با کاربرد ساده سنسور نوری در ورودی یک فروشگاه، به منظور مطلع ساختن فروشنده از حضور مشتری، آشنا هستیم. البته این تنها یکی از کاربردهای این دسته از سنسورهاست.

روش های تشخیص درسنسور نوری Scan Techniques

روش های تشخیص به شیوه هایی گفته می شود که یک سنسور نوری برای تشخیص اجسام (اهداف) استفاده می کند. در موارد مختلف بهترین شیوه برای تشخیص به نوع هدف بستگی دارد. برخی اجسام کدر و برخی بسیار منعکس کننده هستند. در برخی کاربردها نیاز به تشخیص تغییر در رنگ اهمیت دارد. فاصله اندازه گیری نیز یک عامل مهم در انتخاب روش تشخیص است. برخی روش ها در فواصل دور می توانند مناسب باشند درحالی که برخی تنها برای اهداف نزدیک مناسب می باشند.

رنگ نور استفاده شده در سنسورهای نوری

در سنسور نوری  (Photoelectric Sensor) بسته به نوع کاربرد، طول موج نور استفاده شده متفاوت است. اکثر سنسورها از نور مادون قرمز برای تشخیص استفاده می کنند ولی از طیف رنگهای آبی، سبز، سفید، قرمز و قرمز پلاریزه شده در سنسورهای نوری بسته به کاربرد نیز استفاده میشود.

سنسورهای نوری به سه دسته مطابق زیر تقسیم بندی می شوند:

سنسور نوری یک طرفه(Diffuse Photoelectric Sensor)

عملکرد آنها بدین گونه است که نور را ارسال می کنند و در درون خود به واسطه ی گیرنده ای که دارند حضور و یا عدم حضور جسم را شناسایی می کنند. فاصله دید در این دسته از سنسور نوری از چند میلی متر تا حدود 2 متر بسته به مدل متغیر است.

سنسور نوری آینه ای (retroreflective Photoelectric Sensor)

این دست از سنسورهای نوری همانند سنسورهای یک طرفه، فرستنده و گیرنده نور در یک دستگاه قراردارند ولی تفاوت در این است که نور به واسطه برخورد با آینه مخصوص بازتاب پیدا کرده و دوباره به گیرنده نوری برمی گردد. با استفاده از این آینه منشوری، نه تنها دقت سنسور افزایش یافته بلکه فاصله دید تا حدود 5 متر افزایش می یابد
طزر کار این نوع سنسورها به شرح زیر است: امواج نوری از فرستنده تابیده می شوند. این امواج بعد از برخورد به آینه با زاویه 90 درجه نسبت به امواج برخورد کننده به آینه به طرف گیرنده برمی گردند. اگر جسمی بین سنسور و آینه قرار گیرد مانع بازگشت نور به گیرنده شده و سنسور وجود جسم را تشخیص می دهد.

سنسور نوری یک طرفه با فاصله دید 2 متر ترانزیستوری آتونیکس BA2M-DDT

سنسور دو طرفه (Through-Beam Photoelectric Sensor)

در سنسور دو طرفه فرستنده و گیرنده نور در دو دستگاه جداگانه نصب شده اند. فرستنده و گیرنده رور به روی هم قرار گرفته و وجود یا عدم وجود جسم را تشخیص می دهند.فاصله دید سنسورهای نوری دو طرفه به چندین کیلومتر هم میرسد. از این نوع چشمها برای حفاظت مناطق نظامی یا زمینهای بایر استفاده میشود.
سنسور الکترونیکی نیز مانند سنسور القایی و دیگر سنسورها دارای ویژگی هایی خاص هستند که در صنعت بسته به کاربردهای آنها می توان از آنها استفاده نمود. سنسور نوری انواع دیگری هم دارد که در زیر چند مورد توضیح داده می شود.

بهره مازاد Excess Gain

به مقدار نور منتشر شده توسط فرستنده Emitterتقسیم بر میزان نور گیرنده Receiver که منجر به عمل کردن صحیح سنسور است، بهره مازاد می گویند. بسیاری از محیط ها به ویژه محیط های صنعتی که شامل گرد و غبار، کثیفی، دود، رطوبت و اجسام معلق در فضا هستند می توانند مزاحمت ایجاد کنند. سنسوری که در محیط آلوده ای شامل موارد فوق بکار گرفته می شود، نیازمند نور بیشتر و قوی تری برای عملکرد مناسب است. در اینجا شش وضعیت آلودگی محیط را عنوان می کنیم:

  • هوای پاک (شرایط ایده آل، هوای کنترل شده یا استریل شده) – Clean Air
  • آلودگی خفیف (هوای بیرون، نواحی غیر صنعتی و دفاتر کاری) – Slight Contamination
  • آلودگی کم (انبار، صنایع متوسط، مکان های جابجایی مواد) – Low Contamination
  • آلودگی متعادل (کارهای آسیاب کردن، رطوبت بالا، بخار) – Moderate Contamination
  • آلودگی بالا (هوای سنگین، محیط های شست و شو) – High Contamination
  • آلودگی شدید (گرد و غبار ذغال سنگ، پسماندهای ریز) – Extreme/Sever Contamination

بهره مازاد EG، به مقدار نور منتشر شده توسط فرستنده بر مقدار اضافه بر نیاز برای عمل کردن گیرنده اطلاق می شود. در محیط های بدون آلاینده بهره مازاد مساوی و یا بیشتر از یک، برای عملکرد مناسب گیرنده کافیست. اگر در یک محیط ذرات معلق وجود داشته باشند به گونه ای که 50 درصد نور فرستنده را به خود جذب کنند، حداقل بهره مازاد مورد نیاز گیرنده، دو خواهد بود.

سنسور نوری استوانه ای یک طرفه  با فاصله دید 10 سانتی متر فوتک  CDR-10X

سنسور یک طرفه  CDR-10X محصولی از شرکت فوتک است که با داشتن 10 سانتی متر فاصله دید و دارای خروجی از نوع PNP/NPN با وضعیت عملکرد NO می باشدو ولتاژ تغذیه برابر VDC(10-30) است. مقاومت دمایی از -20 تا +60 درجه سانتی گراد از مزیت های چشم نوری یک طرفه  است. هم چنین دارای درجه مقاومت IP66 و استاندارد IEC است.

برای آگاهی از سایر مشخصات فنی سنسور یک طرفه  Fotek CDR-10X به کاتالوگ این محصول در بخش فایلهای ضمیمه مراجعه فرمایید.

تنوع سنسورهای نوری بسیار زیاد است و در سایزها و اشکال مختلف ساخته می شوند. جایگزین کردن یک سنسور نوری با سنسور نوری دیگر نیازمند بررسی و کارشناسی دقیق است.

برای اطلاعات بیشتر در مورد سنسور های نوری از لینک زیر استفاده نمائید:

سنسور نوری چیست؟


برای سفارش و خرید سنسور نوری Fotek CDR-10X می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید. همکاران ما آماده ارائه خدمات در زمینه مشاوره، فروش و پشتیبانی محصولات سنسور نوری فوتک هستند.


تهران خیابان لاله زار جنوبی پاساژ جهان الکتریک پلاک 10         33945217-021

                                                                                         021-33945221

                                                                                             0912-4548013

برند

نوع چشم

شکل ظاهری

قطر چشم استوانه ای

ولتاژ تغذیه

کمیت خروجی

نوع خروجی

نو ع اتصال

درجه حفاظت

استاندارد ها

حداقل دمای کاری

حداکثر دمای کاری

طول سیم

حداکثر زمان پاسخ چشم

حداکثر میزان مصرف چشم

حداکثر فاصله دید برای سنسور نوری یک طرفه

etc_70.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
