سنسور مجاورتی مکعبی AS80-50DN3

سنسور مجاورتی مکعبی AS80-50DN3 از سنسورهای القایی سری AS از برند Autonics می­ باشد، این سنسور به شکل مکعبی قطر 80 میلی متر رزوه دار بوده و فاصله دید آن حداکثر 50 میلی متر است، این سنسور القایی دارای چهار سیم است.

تومان

موجود در انبار

سنسور مجاورتی مکعبی AS80-50DN3

سنسور القایی مکعبی دسته ای از سنسور ها هستند که با داشتن ظاهری مربع شکل به تشخیص فلزات می پردازند. این سنسور ها زیر مجموعه سنسور مجاورتی هستند که بدون لمس سوژه و فقط با قرار گیری در فاصله ای از آن، فلز را تشخیص می دهند. سنسور مجاورتی آتونیکس Autonics مکعبی چهار سیمه AS80-50DN3 زیر مجموعه ی از حسگر هایی است که با داشتن 4 سیم به گونه ای عمل می کند که PNP و NPN بودن در آن تاثیری ندارد و مانند سنسور القایی دو سیمه دارای کنتاکت است با این تفاوت که به صورت همزمان دو کنتاکت رو با خود به همراه دارد.

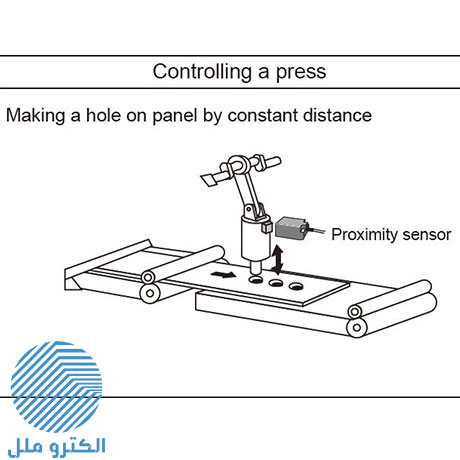

سنسور مجاورتی آتونیکس Autonics مکعبی چهار سیمه AS80-50DN3

انواع خروجی در سنسور القایی

سنسورهای القایی یا سنسور حساس به فلز دارای دو حالت خروجی دیجیتال و آنالوگ است که بسته به نوع مدار قابلیت استفاده و نصب شدن در مدار را دارند. دیجیتال و آنالوگ نام این دو دسته بندی است که در واقع این حسگر ها کمیت فیزیکی را به کمیت الکتریکی پیوسته (آنالوگ) یا غیرپیوسته (دیجیتال) تبدیل می کنند.

دیجیتال: به نوعی از خروجی گفته می شود که در صورت قرار گرفتن فلز در فاصله دید سنسور، فعال شده و خروجی (صفر یا یک) تولید می کند. این خروجی صفر و یک می تواند به صورت ترانزیستوری و یا رله ای باشد. در مدل ترانزیستوری، عمل قطع و وصل توسط ترانزییستور انجام می شود. سنسور القایی با خروجی ترانزیستوری سرعت قطع و وصل بالاتر داشته و عمر بیشتری نسبت به مدل رله ای دارند.

سنسور مجاورتی آتونیکس Autonics مکعبی چهار سیمه AS80-50DN3

آنالوگ: سنسور القایی با خروجی آنالوگ سنسوری بسیار دقیقی است که توانایی اندازه گیری فاصله جسم فلزی نزدیک شده به خود را دارد. این فاصله به صورت خطی اندازه گیری شده و منجر به تولید خروجی آنالوگ بر حسب میلی آمپر یا ولتاژ می شود. معروف ترین خروجی های استاندارد برای سنسورهای القایی آنالوگ به شرح زیر است.

  • 4 تا 20 میلی آمپر
  • 0 تا 20 میلی آمپر
  • 0 تا 10 ولت DC
  • 0 تا 5 ولت DC

سنسور مجاورتی آتونیکس Autonics مکعبی چهار سیمه AS80-50DN3

سنسور القایی آتونیکس از نظر تعداد سیم

دو سیمه: این نوع از سنسور مجاورتی مکعبی به دو صورت AC , DC می باشند که همانند کلید عمل می کنند و یک سیم برای تغذیه سنسور و دیگری برای به عنوان خروجی است. بدین صورت که مثبت یا منفی ( فاز یا نول ) یکی به صورت مستقیم نصب و دیگری از مدار سنسور میگذرد که بنا به مدل سنسور درخواستی مدار را باز یا بسته می کند.

سه سیمه: خروجی ترانزیستوری دارای 2 حالت PNP مثبت و NPN منفی می باشد و دو حالت نیز در عملکرد خود دارد که با عنوان NO که در حالت عادی مدار باز و NC که در حالت عادی مدار بسته موجود هستند. بنابراین برای سنسورهای القایی سه سیمه حالات زیر قابل تصور هستند.

  • PNP-NO
  • PNP-NC
  • NPN-NO
  • NPN-NC

چهار سیمه: سنسور القایی 4 سیمه دارای دو کنتاکت باز و بسته است به صورت همزمان

مشخصات فنی سنسور مجاورتی آتونیکس Autonics مکعبی چهار سیمه AS80-50DN3

این سنسور دارای مربعی به قطر 80 میلیمتر است که فلزات را از فاصله حداکثر 50 میلیمتری تشخیش می دهد. هیسترزیس و یا فاصله بین نقطه وصل و قطع هنگام نزدیک شدن قطعه به سنسور در این سنسور مجاورتی آتونیکس Autonics مکعبی چهار سیمه AS80-50DN3 حداکثر 15% مقدار فاصله دید است. فرکانس تولیدی برای شناسایی فلزات نیز برابر 30 هرتز است.


برای مشاهده سایر  سنسور های القایی می توانید از صفحه انواع سنسور های القایی استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور های القایی انتخاب کنید. برق و صنعت بین الملل (الکتروملل) نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

انتخاب گارانتی

شکل ظاهری

سایز سنسور مکعبی

فاصله دید به میلی متر

نو ع اتصال

تعداد سیم

ولتاژ تغذیه

کمیت خروجی

سرعت (فرکانس کاری)

نوع خروجی

طول سیم

درجه حفاظت

حداقل دمای کاری سانتی گراد

حداکثر دمای کاری (سانتی گراد)

استاندارد ها

هیسترزیس Hystersis

جریان مصرفی (جریان نشتی) سنسور

جریان خروجی سنسور

حفاظت های سنسور

برند

AUTONICS

as-technical-sensor-autonics-sensor.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

as-application-inductive-sensor-autonics.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

AS_catalog-autonics-sensor.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

2 دیدگاه برای سنسور مجاورتی مکعبی AS80-50DN3

  1. Romina eskandari

    title

    سنسورهای القایی عموما فاصله دید کمی دارند. این سنسور القایی آتونیکس با فاصله دید 50 میلی متری می تواند کاربردهای زیادی داشته باشد. البته دلیل این فاصله دید زیاد بزرگ بودن خود سنسور می باشد

  2. میرزایی

    title

    فاصله دید سنسورهای القایی برای فلز آهن تعیین شده است. در صورتی که این سنسورها بخواهند فلز دیگری مانند آلومینیوم یا مس را ببینند باید جسمم را به سنسور نزدیکتر کنیم. به عبارت بهتر فاصله دید برای فلزات دیگر کمتر می شود.
