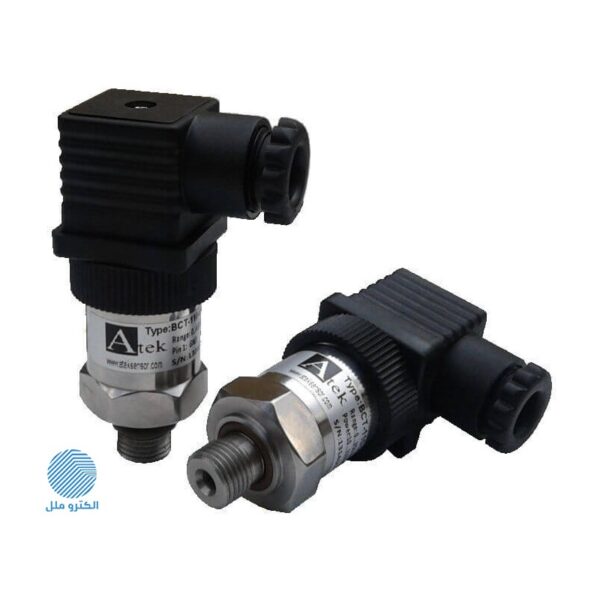

سنسور فشار Atek BCT-22-(-1…1B)-V-G1/4-S-S30

سنسور فشار Atek BCT-22-(-1…1B)-V-G1/4-S-S30 از سنسورهای فشار سری BCT-22برند Atek ترکیه می‌باشد. این ترانسمیتر فشار قابلیت اندازه‌گیری فشار از -1 تا 1 بار را داشته و روش اندازه‌گیری آن نسبی است. خروجی این سنسورر فشار (0-10)VDC بوده و قطر دهانه آن G1/4 می‌باشد.

2,450,000 تومان

سنسور فشار Atek BCT-22-(-1...1B)-V-G1/4-S-S30
سنسور فشار Atek BCT-22-(-1…1B)-V-G1/4-S-S30

سنسور فشار در اغلب موارد برای اندازه‌گیری فشار مایعات و گازها به کار می‌رود. عموما سنسورهای فشار کاربرد گسترده‌ای در صنعت دارند. نام‌های دیگر سنسور فشار، ترانسمیتر (ترنسمیتر) فشار، نشان‌دهنده فشار و مبدل فشار است. زیرا فشار را به یک سیگنال الکتریکی تبدیل می‌کند.

انواع سنسورهای فشار

سنسورهای فشار آنالوگ

کاربرد این سنسورها در صنعت بسیار زیاد و دقت آن نسبت به سایر سنسورها بالاتر است. در نتیجه قیمت بالاتری نیز دارد. این سنسورها می‌توانند فشارهای بسیار پایین در حد چند میلی‌آمپر [میلی بار] را حس کرده و در خروجی خود آن را نمایش دهند.

در سنسور فشار Atek BCT-22-(-1…1B)-V-G1/4-S-S30 خروجی سنسور (0-10)VDC است.

سنسور فشار اتک Atek BCT-110-(-1...1B)-A-G1/4      سنسور فشار اتک Atek BCT-110-(-1...1B)-A-G1/4

سنسورهای فشار دیجیتال

این سنسورها فقط وجود یا عدم وجود فشار را نشان می‌دهد. در واقع به صورت صفر و یک عمل می‌کند. خروجی این نوع سنسورها به صورت رله، خروجی NPN یا PNP می‌باشد و نسبت به سنسورهای دارای خروجی آنالوگ قیمت پایین‌تری دارند. لازم به ذکر است منظور از سنسور فشار دیجیتال در نامگذاری این نوع سنسورها وجود نمایشکر دیجیتال نیست بلکه منظور دیجیتال بودن خروجی سنسور می‌باشد.

سنسورهای فشار عقربه‌ای

سنسورهای فشار عقربه‌ای دارای مکانیزمی هستند که فشار ورودی به سنسور باعث انحراف عقربه می‌شود و هیچ واسطه‌ای برای تبدیل وجود ندارد. در صورتی که در دو مدل قبلی معرفی شده نیاز به تغذیه، هم برای فعال شدن مدار الکتریکی و هم ایجاد خروجی سنسور نیاز است. سنسور فشار عقربه‌ای کاملا مکانیکی و پنوماتیکی است و نیازی به تغذیه ندارد.

سنسور فشار اتک Atek BCT-110-(-1...1B)-A-G1/4

هر یک از سنسورهای آنالوگ، دیجیتال و عقربه‌ای در قسمت‌های مختلف مورد استفاده قرار می‌گیرند.

سنسورهای فشار بر چه اساسی دسته‌بندی می‌شوند؟

سنسورهای فشار بر اساس نوع فشار اندازه‌گیری، بازه اندازه‌گیری، بازه دمای عملکرد، تکنولوژی، خروجی و کاربردشان دسته‌بندی می‌شوند. مهم‌ترین و رایج‌ترین دسته‌بندی، بر اساس فشار مورد اندازه‌گیری و خروجی دستگاه است.

انواع روش‌های اندازه گیری فشار

در حالت کلی سه روش برای اندازه گیری فشار وجود دارد.

1- اندازه‌گیری مطلق

2- اندازه گیری نسبی یا گیج: در این روش فشار اندازه گیری شده نسبت به فشار محیط است. بنابراین تغییر در آب و هوا و فشار جوی موجب تغییر در فشار محیط شده و به تبع آن فشار اندازه‌گیری تغییر می‌کند. در این روش اندازه‌گیری فشار محاسبه شده می‌تواند حتی منفی نیز باشد. معمولا در سنسورهای نسبی، فشار نسبت به فشار متوسط هوا در سطح دریا اندازه‌گیری می‌شود. مقدار فشار متوسط هوا در سطح دریا 1013.25 میلی بار است که به عنوان مبنا انتخاب می‌شود. فشار بیشتر از سطح مبنا فشار مثبت و کمتر از آن فشار منفی است.

سنسور فشار Atek BCT-22-(-1…1B)-V-G1/4-S-S30 در دسته سنسور فشار نسبی قرار می‌گیرد.

برای درک بهتر با ذکر یک مثال روش نسبی را توضیح می‌دهیم. فکر کنید مخزنی داریم که می‌خواهیم فشار آن را با یک سنسور که به روش نسبی کار می‌کند اندازه‌گیری کنیم. برای درک بهتر از یک سنسور مطلق نیز استفاده می‌کنیم. اگر فشار هوای محیط 1000 میلی بار باشد و فشار مخزن توسط سنسور مطلق عدد 3000 میلی بار باشد، سنسور نسبی عدد 2000 میلی بار را نشان می‌دهد. حال اگر این مخزن را به محیطی ببریم که فشار آن 950 میلی بار باشد سنسور مطلق همچنان عدد 3000میلی بار را نشان داده و این درحالی است که سنسور نسبی عدد 2050 میلی بار را نشان خواهد داد.

3- سنجش تفاضلی

البته روش‌ها و دسته‌بندی‌های دیگری نیز برای اندازه‌گیری فشار در مراجع ذکر شده که همگی زیرمجموعه همان سه دسته اصلی می‌شوند.

کاربرد سنسور فشار در صنایع مختلف

صنایع غذایی

سیستم‌های هیدرولیک

سیستم‌های پنوماتیک

تکنولوژی‌های آبی

ابزارآلات ماشینی

صنایع غذایی؛ فراوری گوشت

در مرحله‌ای از فراوری، گوشت‌ها در یک محفظه تحت فشار خلاء قرار می‌گیرند. سنسورهای فشار خلاء با دقت بالایی که دارند، می‌توانند مقادیر قابل اطمینانی را ارائه دهند. در دستگاه برش نیز از حسگر فشار برای اندازه‌گیری فشار پنوماتیک استفاده می‌شود. این نوع حسگر فشار محدوده فشار منفی و فشار بیش از حد در کاربردهای پنوماتیک را اندازه‌گیری می‌کند.

از سنسورهای فشار بالا در سیستم‌های تمیزکننده که نیاز به فشار بالا دارد استفاده می‌شود. از کاربردهای دیگر ترانسمیتر فشار می‌توان به اندازه‌گیری سطح آب در محفظه شستشو نام برد.

سیستم‌های هیدرولیک

برای نظارت بر فشار در یک سیستم هیدرولیک، از ترنسمیتر فشار مایعات استفاده می‌شود. در نسل جدید ترنسمیترها از یک صفحه نمایش قابل برنامه‌ریزی استفاده می‌شود.
برای مثال ترنسمیتر فشار در واحد مرکزی هیدرولیک توربین بادی، فشار مورد نیاز برای اجزای عملیات هیدرولیکی مانند ترمز، سیستم زمین، جرثقیل خدمات و قفل روتور را فراهم می‌کند. این ترنسمیتر فشار باید در برابر شرایط جوی ناپایدار و دماهای بسیار پایین مقاوم باشد.

سنسور فشار اتک Atek BCT-110-(-1...1B)-A-G1/4

تشخیص تفاوت فشار در فیلترهای روغن هیدرولیک

سنسور فشار الکترونیکی با ورودی آنالوگ افزایش فشار دیفرانسیل در طول زمان کار را نشان می‌دهد که نشانه‌ای از آلودگی فیلتر است. با تشخیص این آلودگی می‌توان قبل از فاسد شدن فیلتر کارتریج آن را عوض کرد.

خطا در سنسور فشار

خطا به معنی تفاوت بین مقدار واقعی فشار و مقدار نشان داده شده است که معمولا به صورت درصد بیان می‌شود. دقت سنسورهای فشار امروزی در حدود 0.5% است. با توجه به کاتالوگ می‌توان از دقت اندازه‌گیری هر سنسور آگاه شد.
یکی دیگر از ویژگی‌های مهم در این سنسورها تکرارپذیری است. تکرارپذیری حداکثر تفاوت بین خواندن خروجی برای فشارهای مکرر تحت شرایط محیطی یکسان است. سنسورهای فشار قابلیت تکرارپذیری در خطای تعریف شده را دارند.

تنوع سنسورهای فشار نسبی بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک سنسور با سنسور دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات اتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Atek در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برند

Atek

انتخاب گارانتی

برند

نوع سنسور فشار

جنس بدنه سنسور

نوع و سایز اتصال

رنج فشار ورودی (نسبی)

ولتاژ تغذیه

خروجی سنسور فشار

کاربرد یا ویژگی خاص سنسور فشار

درجه حفاظت

استاندارد ها

حداقل دمای کاری

حداکثر دمای کاری

دقت اندازه گیری

BCT110_Datasheet_ENG.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
