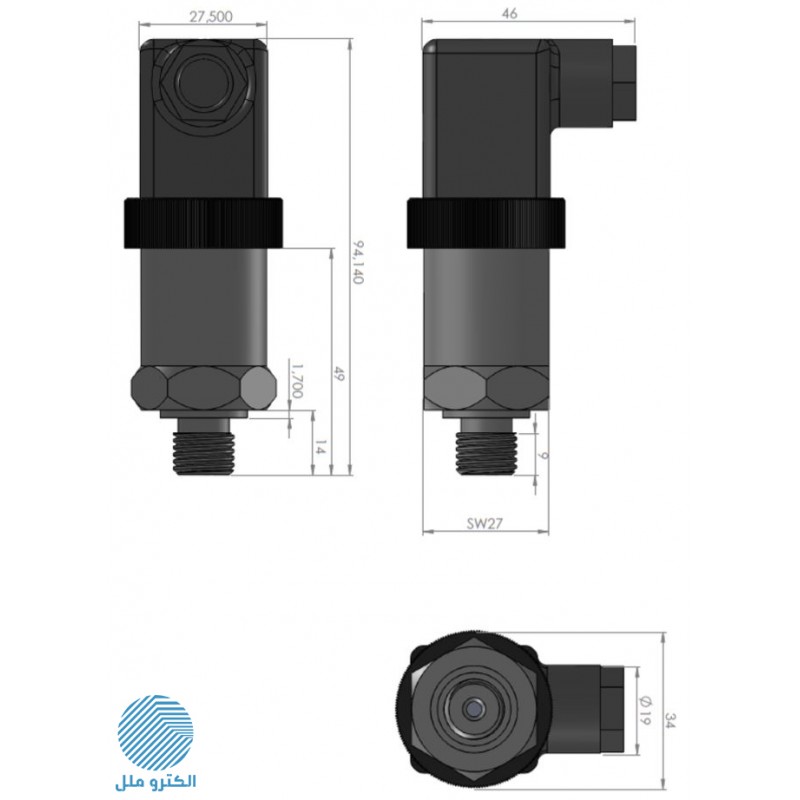

سنسور فشار وکیوم Atek BCT-22-(-1…10B)-A-G1/4-S-S30

سنسور فشار وکیوم Atek BCT-22-(-1…10B)-A-G1/4-S-S30 از سنسورهای فشار سری BCT-22برند Atek ترکیه می‌باشد. این سنسور فشار قابلیت اندازه‌گیری فشار از -1 تا 10 بار را داشته و خروجی آن (4-20)mA است. قطر دهانه این ترانسمیتر فشار G1/4 می‌باشد. این سنسور فشار جزو سنسورهای فشار نسبی بوده که قابلیت اندازه‌گیری فشار خلا را نیز دارد.

2,450,000 تومان

سنسور فشار وکیوم Atek BCT-22-(-1...10B)-A-G1/4-S-S30
سنسور فشار وکیوم Atek BCT-22-(-1…10B)-A-G1/4-S-S30

سنسور فشار وکیوم اتک سری Atek BCT-22

سنسور فشار در اغلب موارد برای اندازه‌گیری فشار مایعات و گازها به کار می‌رود. عموما سنسورهای فشار کاربرد گسترده‌ای در صنعت دارند. نام‌های دیگر سنسور فشار، ترانسمیتر (ترنسمیتر) فشار، نشان‌دهنده فشار و مبدل فشار است. زیرا فشار را به یک سیگنال الکتریکی تبدیل می‌کند.

انواع سنسورهای فشار

سنسورهای فشار آنالوگ

کاربرد این سنسورها در صنعت بسیار زیاد و دقت آن نسبت به سایر سنسورها بالاتر است. در نتیجه قیمت بالاتری نیز دارد. این سنسورها می‌توانند فشارهای بسیار پایین و فشار خلا (کمتر از فشار اتمسفر) را حس کرده و در خروجی خود آن را نمایش دهند.

در سنسور فشار وکیوم Atek BCT-22-(-1…10B)-A-G1/4-S-S30 خروجی سنسور (4-20) میلی آمپر است.

سنسور فشار وکیوم Atek BCT-110-(-1...10B)-A-G1/4      سنسور فشار وکیوم Atek BCT-110-(-1...10B)-A-G1/4

سنسورهای فشار دیجیتال

این سنسورها فقط وجود یا عدم وجود فشار را نشان می‌دهد. در واقع به صورت صفر و یک عمل می‌کند. خروجی این نوع سنسورها به صورت رله، خروجی NPN یا PNP می‌باشد و نسبت به سنسورهای دارای خروجی آنالوگ قیمت پایین‌تری دارند. لازم به ذکر است منظور از سنسور فشار دیجیتال در نامگذاری این نوع سنسورها وجود نمایشکر دیجیتال نیست بلکه منظور دیجیتال بودن خروجی سنسور می‌باشد.

سنسورهای فشار عقربه‌ای

سنسورهای فشار عقربه‌ای دارای مکانیزمی هستند که فشار ورودی به سنسور باعث انحراف عقربه می‌شود و هیچ واسطه‌ای برای تبدیل وجود ندارد. در صورتی که در دو مدل قبلی معرفی شده نیاز به تغذیه، هم برای فعال شدن مدار الکتریکی و هم ایجاد خروجی سنسور نیاز است. سنسور فشار عقربه‌ای کاملا مکانیکی و پنوماتیکی است و نیازی به تغذیه ندارد.

هر یک از سنسورهای آنالوگ، دیجیتال و عقربه‌ای در قسمت‌های مختلف مورد استفاده قرار می‌گیرند.

انواع روش‌های اندازه گیری فشار

در حالت کلی سه روش برای اندازه گیری فشار وجود دارد.

1- اندازه‌گیری مطلق

2- اندازه گیری نسبی یا گیج: در این روش فشار اندازه گیری شده نسبت به فشار محیط است. بنابراین تغییر در آب و هوا و فشار جوی موجب تغییر در فشار محیط شده و به تبع آن فشار اندازه‌گیری تغییر می‌کند. در این روش اندازه‌گیری فشار محاسبه شده می‌تواند حتی منفی نیز باشد. معمولا در سنسورهای نسبی، فشار نسبت به فشار متوسط هوا در سطح دریا اندازه‌گیری می‌شود. مقدار فشار متوسط هوا در سطح دریا 1013.25 میلی بار است که به عنوان مبنا انتخاب می‌شود. فشار بیشتر از سطح مبنا فشار مثبت و کمتر از آن فشار منفی است.

سنسور فشار وکیوم Atek BCT-22-(-1…10B)-A-G1/4-S-S30 نسبی بوده ولی در دسته سنسور فشار خلا نیز قرار می‌گیرد.

برای اشنایی بیشتر با ترانسمیتر فشار از مقالات زیر استفاده کنید:

ترانسمیتر فشار چیست و نحوه نصب آن چگونه است؟

سنسور فشار چیست و چگونه عملکردی دارد؟

برای درک بهتر با ذکر یک مثال روش نسبی را توضیح می‌دهیم. فکر کنید مخزنی داریم که می‌خواهیم فشار آن را با یک سنسور که به روش نسبی کار می‌کند اندازه‌گیری کنیم. برای درک بهتر از یک سنسور مطلق نیز استفاده می‌کنیم. اگر فشار هوای محیط 1000 میلی بار باشد و فشار مخزن توسط سنسور مطلق عدد 3000 میلی بار باشد، سنسور نسبی عدد 2000 میلی بار را نشان می‌دهد. حال اگر این مخزن را به محیطی ببریم که فشار آن 950 میلی بار باشد سنسور مطلق همچنان عدد 3000میلی بار را نشان داده و این درحالی است که سنسور نسبی عدد 2050 میلی بار را نشان خواهد داد.

3- سنجش تفاضلی

سنسور فشار وکیوم Atek BCT-110-(-1...10B)-A-G1/4

البته روش‌ها و دسته‌بندی‌های دیگری نیز برای اندازه‌گیری فشار در مراجع ذکر شده که همگی زیرمجموعه همان سه دسته اصلی می‌شوند.

انواع کاربرد سنسور فشار

همانطور که گفته شد کاربرد اصلی سنسور فشار (ترانسمیتر فشار) اندازه‌گیری و نمایش فشار است. اما کاربردهای جانبی دیگری نیز دارد.

کاربردهای سنسور فشار در صنایع مختلف

صنایع غذایی

سیستم‌های هیدرولیک

سیستم‌های پنوماتیک

تکنولوژی‌های آبی

ابزارآلات ماشینی

صنایع غذایی؛ فراوری گوشت

در مرحله‌ای از فراوری، گوشت‌ها در یک محفظه تحت فشار خلاء قرار می‌گیرند. سنسور فشار خلا با دقت بالایی که دارد، می‌تواند مقادیر قابل اطمینانی را ارائه دهد.
به طور مثال برای تولید سوسیس یا سایر محصولات گوشتی از دستگاه وکیوم استفاده می‌شود. سوسیس‌ها از طریق یک قیف فرستاده می‌شوند و توسط خلاء مکیده می‌شوند. سنسور فشار وکیوم مقدار فشار خلاء را اندازه‌گیری کرده و آن را از طریق خروجی آنالوگ به دستگاه کنترل انتقال می‌دهد.

سنسور فشار وکیوم Atek BCT-110-(-1...10B)-A-G1/4

در دستگاه برش نیز از حسگر فشار برای اندازه‌گیری فشار پنوماتیک استفاده می‌شود. این نوع حسگر فشار محدوده فشار منفی و فشار بیش از حد در کاربردهای پنوماتیک را اندازه‌گیری می‌کند.

سنسور فشار وکیوم Atek BCT-110-(-1...10B)-A-G1/4

در نهایت دستگاه بسته‌بندی حرارتی با ایجاد خلا بین محصول و غشای نازک بسته‌بندی مرحله تولید را به اتمام می‌رساند. برای این منظور حسگر فشار دقیق و سریع سوئیچی (پرشر سوئیچ) مناسب است.

سنسور فشار وکیوم Atek BCT-110-(-1...10B)-A-G1/4

سیستم‌های پنوماتیک

سیستم‌های پنوماتیک مورد استفاده در صنعت عبارتند از یک واحد تامین هوای فشرده شامل تولید و توزیع هوای فشرده و بخش قدرت شامل سیلندر پنوماتیک، گیره، شیر و گیره مکش است. کمپرسور، هوای فشرده مورد نیاز برای نیروی سیستم‌های پنوماتیک را تولید می‌کند.
در بخش مرکزی سیستم کنترل هوای فشرده، هوا به طور موقت در مخزن ذخیره می‌شود. سنسور فشار مخزن فشار را در این مخزن هوا کنترل می‌کند.

خطا در سنسور فشار

خطا به معنی تفاوت بین مقدار واقعی فشار و مقدار نشان داده شده است که معمولا به صورت درصد بیان می‌شود. دقت سنسورهای فشار امروزی در حدود 0.5% است. با توجه به کاتالوگ می‌توان از دقت اندازه‌گیری هر سنسور آگاه شد.
یکی دیگر از ویژگی‌های مهم در این سنسورها تکرارپذیری است. تکرارپذیری حداکثر تفاوت بین خواندن خروجی برای فشارهای مکرر تحت شرایط محیطی یکسان است. سنسورهای فشار قابلیت تکرارپذیری در خطای تعریف شده را دارند.

نکات مهم در انتخاب سنسور فشار مناسب

در هنگام انتخاب سنسور فشار باید به موارد زیر توجه داشت:
محدوده فشار قابل اندازه‌گیری، دقت دستگاه، نوع خروجی، شکل ظاهری سنسور،  محیطی که سنسور در آن قرار دارد، موارد حفاظتی و …
همیشه باید عواقب آسیب بیش از حد فشار را به علت خطاهای عملیاتی، خطا در طراحی و یا عدم انسداد دستگاه در حین آزمون فشار و راه‌اندازی در نظر گرفت.
جنس قطعات استفاده شده در ترانسمیتر فشار بسیار مهم است. زیرا این مواد باید برای سازگاری با مایع یا گاز اندازه‌گیری شده انتخاب شوند. گاهی لازم است که قطعات در برابر خوردگی مقاوم باشند.

تنوع سنسورهای فشار وکیوم زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک سنسور با سنسور دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات اتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Atek در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برای آشنایی بیشتر سنسورهای فشار مطالعه مقاله انواع سنسورهای فشار یا ترانسمیتر فشار را به شما پیشنهاد می‌کنیم.

برند

Atek

انتخاب گارانتی

برند

نوع سنسور فشار

جنس بدنه سنسور

نوع و سایز اتصال

رنج فشار ورودی (نسبی)

ولتاژ تغذیه

خروجی سنسور فشار

کاربرد یا ویژگی خاص سنسور فشار

درجه حفاظت

استاندارد ها

حداقل دمای کاری

حداکثر دمای کاری

دقت اندازه گیری

BCT110_Datasheet_ENG.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

کیفیت

100%

قیمت

100%

خدمات

100%

دیدگاه شده توسط 0 مشتری

مرتب سازی بر اساس

  • مدیر وبسایت الکترو ملل

    title

    سری BCT-22 سری جدید تولیدی کارخانه Atek بوده که به جای سری BCT-110 تولید می شود. همانطوری که در کاتالوگ هم آمده سری جدید BCT22 ککمی کوچکتر بوده و آپشن های بیشتری نسبت به نسل قبلی خود دارد.

    1398/02/30
  • نسرین یگانه

    title

    سری Atek BCT-110 با سری BCT-22 چه تفاوتی دارند؟

    1397/12/23
  • مدیر سایت

    title

    سری BCT-110 از برند اتک نه تنها قابلیت اندازه گیری فشار خلأ را دارد بلکه می توان فشار های بالاتر در رنج های بالا تر را نیز اندازه گیری کند. با مراجعه به کاتالوگ می توان رنج های دیگر را نیز انتخاب کرد.

    1397/12/12
  • نسرین یگانه

    title

    کاتالوگ این محصول را مطالعه کردم. از اینکه وبسایت کامل و دقیقی درست کرده این ممنونم. خیلی مفید بود

    1397/12/09
