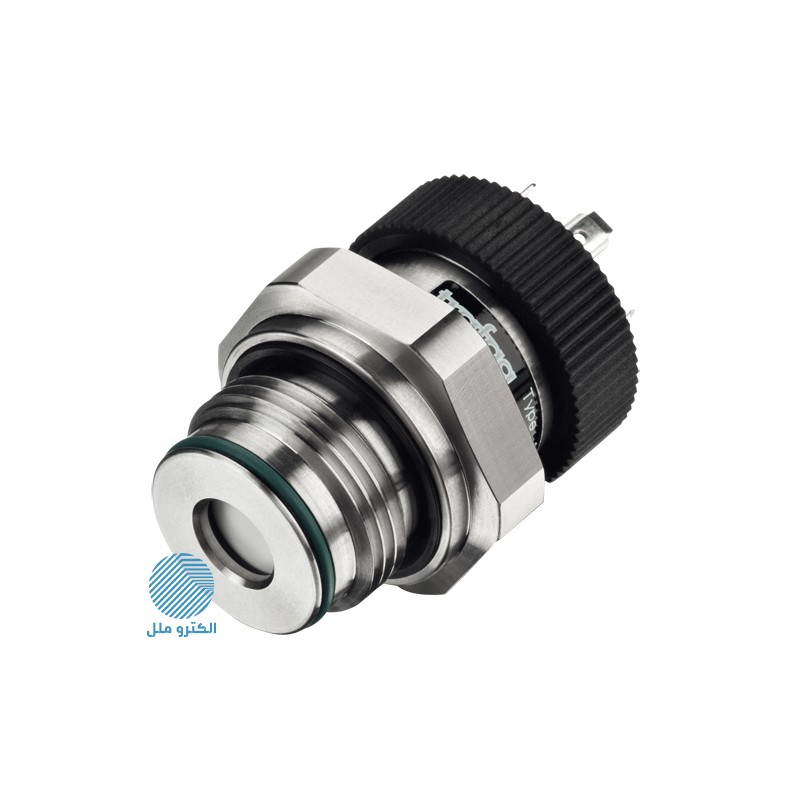

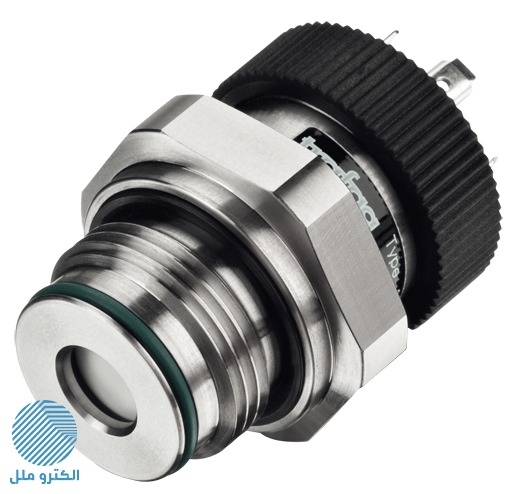

سنسور فشار ترافاگ Trafag ECTF1.0A 8473-71-84-41-05-14

سنسور فشار ترافاگ Trafag سری ECT

سنسور فشار در اغلب موارد برای اندازه‌گیری فشار مایعات و گازها استفاده می‌شود. عموما سنسورهای فشار کاربرد گسترده‌ای در صنعت دارند. نام‌های دیگر سنسور فشار، ترانسمیتر (ترنسمیتر) فشار، پرشر ترنسدیوسر، حسگر و مبدل فشار است. زیرا فشار را به یک سیگنال الکتریکی تبدیل می‌کند.

ساختار سنسور فشار

سنسور فشار از سه قسمت اصلی تقويت كننده، مبدل (ترانسديوسر) و حس كننده ساخته شده‌اند. سنسورها در دو نوع نيوماتيكی و الكتريكی تولید می‌شوند. خروجی سنسورهای الكتريكی معمولا بين ۴ تا ۲۰ ميلی آمپر است و ترانسميترهای نيوماتيكی (یا پنوماتیکی) بين ۳ تا ۱۵ psi برحسب تغييرات كميت ورودی می‌تواند تغيير كند. قسمت‌های مبدل “Transducer” و تقويت‌كننده برای انواع سنسورها یکسان است و برای كميت‌های مختلف تنها قسمت حس‌كننده تفاوت دارد.

انواع خروجی‌های سنسور فشار

خروجی سنسورهای فشار می‌تواند به صورت ولتاژ یا جریان آنالوگ باشد. مهمترین خروجی‌های آنالوگ (4-20) میلی آمپر و (0-10) ولت هستند. در بعضی سنسورها که به پرشر سوییچ هم معروف هستند خروجی به صورت رله بوده که در این سنسورها در صورتی که فشار به حد معینی برسد خروجی رله فعال می‌شود. در برخی سنسورهای فشار خروجی به هردو صورت آنالوگ و رله بوده که باعث افزایش قیمت این ترنسمیترها می‌گردد. انواعی از سنسورهای فشار نیز وجود دارند که خروجی را به صورت ترانزیستوری NPN یا PNP تولید می‌کنند.

با توجه به نیاز روز افزون کنترل و مشاهده فرآیندها با کامپیوتر و رکورد اطلاعات، شرکت‌های سازنده، قابلیت ارسال اطلاعات سنسور فشار توسط پروتکل‌های مختلف را فراهم ساخته‌اند. در زمان خرید باید وجود یا عدم وجود این قابلیت ارسال اطلاعات را در کاتالوگ مدنظر داشته باشیم. از معروف‌ترین پروتکل‌های صنعتی Modbus RS485 می‌باشد.

سنسور فشار آنالوگ ترافاگ

کاربرد این سنسورها در صنعت بسیار زیاد و دقت آن نسبت به سایر سنسورها بالاتر است. در نتیجه قیمت بالاتری نیز دارد. این سنسورها می‌توانند فشارهای بسیار پایین در حد چند میلی‌آمپر [میلی بار] را حس کرده و در خروجی خود آن را نمایش می‌دهند.

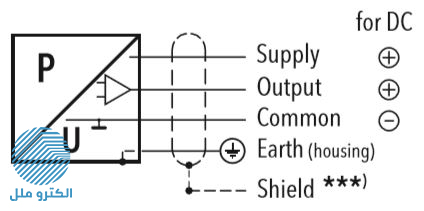

در سنسور فشار ترافاگ ECTF1.0A 8473-71-84-41-05-14 خروجی سنسور (0-5) VDC است.

سنسورهای فشار بر چه اساسی دسته‌بندی می‌شوند؟

سنسورهای فشار بر اساس نوع فشار اندازه‌گیری، بازه اندازه‌گیری، بازه دمای عملکرد، تکنولوژی، خروجی و کاربردشان دسته‌بندی می‌شوند. مهم‌ترین و رایج‌ترین دسته‌بندی، بر اساس فشار مورد اندازه‌گیری و خروجی دستگاه است.

انواع روش‌های اندازه‌گیری فشار

در حالت کلی سه روش  برای اندازه گیری فشار وجود دارد.
1- اندازه گیری مطلق: در این روش فشار سنجیده شده نسبت به فشار صفر مطلق (که همان فشار خلا در فضا می باشد) سنجیده می شود. بنابراین در سطح دریا که فشار ۱ اتمسفر وجود دارد سنسورهایی که با روش اندازه گیری مطلق اندازه گیری می کنند عدد 1 اتمسفر را نشان خواهند داد. کاربرد این سنسورها به عنوان معیاری برای کالیبره کردن دستگاه‌ها می‌باشد. همچنین در صنایعی که نیاز به بسته‌بندی غذا یا کالایی در فشار مشخصی (مقدار تعریف شده) باشد حتما باید از سنسورهای فشار مطلق استفاده کرد. بدین ترتیب کالای تولید شده را می‌توان در جای دیگر (که فشار محیط مصرف با فشار محیط تولید متفاوت است) نگهداری یا مصرف کرد. سنسور مطلق در صنعت کمتر استفاده شده و سنسورهای نسبی (گیج) بیشتر استفاده می‌شوند.

سنسور فشار ترافاگ ECTF1.0A 8473-71-84-41-05-14 از نوع سنسور فشار مطلق است.

2-اندازه‌گیری نسبی یا گیج

3- سنجش تفاضلی

البته روش‌ها و دسته بندی‌های دیگری نیز برای اندازه‌گیری فشار در مراجع ذکر شده که همگی شامل همان سه دسته اصلی می‌شوند.

انواع کاربرد سنسور فشار

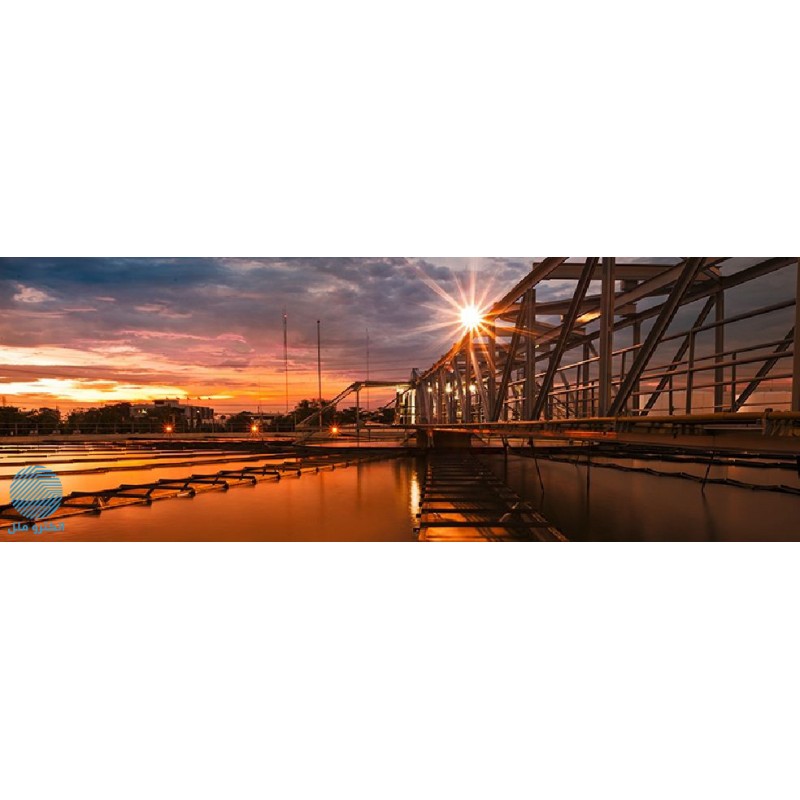

همانطور که گفته شد کاربرد اصلی سنسور فشار اندازه‌گیری و نمایش فشار است. اما کاربردهای جانبی دیگری نیز دارد. از سنسور فشار ترافاگ سری ECT در ابزارهای ماشینی، صنایع هیدرولیک و تصفیه آب استفاده می‌گردد.

نکات مهم در انتخاب سنسور فشار مناسب

در هنگام انتخاب سنسور فشار باید به موارد زیر توجه داشت:
محدوده فشار قابل اندازه‌گیری، دقت دستگاه، نوع خروجی، شکل ظاهری سنسور،  محیطی که سنسور در آن قرار دارد، موارد حفاظتی و …
همیشه باید عواقب آسیب بیش از حد فشار را به علت خطاهای عملیاتی، خطا در طراحی و یا عدم انسداد دستگاه در حین آزمون فشار و راه‌اندازی در نظر گرفت.
جنس قطعات استفاده شده در ترنسمیتر فشار بسیار مهم است. زیرا این مواد باید برای سازگاری با مایع یا گاز اندازه‌گیری شده انتخاب شوند. گاهی لازم است که قطعات در برابر خوردگی مقاوم باشند.

سنسورهای فشار مطلق با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک سنسور با سنسور دیگر نیازمند بررسی و کارشناسی دقیق است. جهت مشاوره و خرید می‌توانید از طریق تماس با برق و صنعت بین الملل با مشاورین فروش این مجموعه در ارتباط باشید. برای مشاهده سایر محصولات سنسور فشار می توانید از صفحه انواع سنسور فشار استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور فشار انتخاب کنید.
