سنسور خازنی صاف CQ34SCN20DNR

سنسور خازنی صاف CQ34SCN20DNR از برند لانباوو می­ باشد، این سنسور به شکل استوانه­ ای قطر 34 میلی متر رزوه دار بوده و فاصله دید آن نهایتا 25 میلی متر است، سنسور خازنی صاف CQ34SCN20DNR دارای خروجی NPN-NO/NC  می باشد.

تماس بگیرید

موجود

سنسور خازنی صاف CQ34SCN20DNR
سنسور خازنی صاف CQ34SCN20DNR

تماس بگیرید

سنسور خازنی صاف CQ34SCN20DNR سنسور خازنی (Capacitive Sensor) در تعریف سنسورهایی بدون تماس مکانیکی بوده كه در برابر تمام مواد از جمله فلزات و غیر فلزات دچار تغییرات می شوند .

سنسور خازنی چیست؟

سنسور خازنی زیر مجموعه سنسور مجاورتی است و شباهت زیادی به سنسورالقایی دارد که برای كنترل سطح در مخازن با محتوای مواد پودری و مایع مناسب می باشد. همچنین از آنها می توان به عنوان مولد پالس به منظور كنترل وضعیت برنامه ماشین آلات برای شمارنده ها و آشكارسازی تقریبا تمام مواد فلزی و غیر فلزی استفاده كرد. با برق و صنعت بین الملل همراه باشید تا اطلاعات خود را در زمینه سنسور خازنی تکمیل نمائید.

سنسور خازنی صاف

تفاوت و شباهت سنسور القایی و سنسور خازنی

مهم ترین تفاوت و وجه تمایز حسگر های بیان شده در جسم مورد سنجش آنهاست که سنسور خازنی همه چیز را تشخیص می دهد ولی سنسور القایی فقط در برابر فلزات حساس است. سنسور خازنی علاوه بر مواد فلزی قابلیت تشخیص مواد غیر فلزی مانند شیشه، کاغذ، پلاستیک، مایعات و پارچه را نیز دارد. شباهت اصلی این دو دسته از سنسورها، مجاورتی و بدون تماس بودن آنها در هنگام تشخیص است. سنسور القایی برای تشخیص فلزات یک میدان الکترومغناطیسی تولید می کند و این در حالی است که سنسور خازنی توسط ایجاد یک میدان الکتریکی و تغییر این میدان الکتریکی با نزدیک شدن اجسام، آنها را تشخیص می دهد. یکی دیگر از تشابهات این دو سنسور در خروجی سوئیچ ترانزیستور است که PNP و NPN است.

از دیگر شباهت های سنسور القایی و خازنی می توان به فاصله دید ومحدود هر دو دسته اشاره کرد که حداکثر 10 سانتی متر است. از آنجا که حساسیت سنسورهای خازنی بستگی شدید به چگالی جسم دیده شده دارد (هر چه جسم فشرده ترو چگال تر باشد خاصیت دی الکتریک آن بیشتر بوده و در فاصله دورتری سنسور را فعال می کند) یک پیچ تنظیم روی اکثر سنسورهای خازنی وجود دارد که موقع نصب برای عملکرد درست سنسور از آن استفاده می شود. این درحالی است که سنسورهای القایی به ندرت دارای این پیچ تنظیم هستند. بنابراین اگر در یک مخزنی آب داشته باشم باید پیچ تنظیم را به قدری بچرخانیم که سنسور برای آب عملکرد صحیحی داشته باشد و اگر به جای آب روغن داشته باشیم دوباره باید پیچ تنظیم را چرخانده تا به عملکرد سنسور درست باشد. اینکه چقدر باید این پیچ تنظیم را بچرخانیم یک کار تجربی است. مهندسین برق و صنعت بین الملل آمادگی دارند تا برای مشاوره خرید انواع سنسور شما را راهنمایی کنند.

عملكرد سنسور خازنی صاف CQ34SCN20DNR

ساختمان اساسی سنسور خازنی صاف CQ34SCN20DNR از چهار قسمت اسیلاتور، دمدولاتور، اشمیت تریگر و آمپلی فایر تشكیل شده است. قسمت اساسی اسیلاتور از دو قطعه فلزی تشكیل شده، وضعیت قرارگیری این قطعات فلزی نسبت به هم طوری است كه باعث ایجاد یک ظرفیت خازنی می شود. هرگاه قطعه ای با ضریب الكتریكی E به صفحه حساس نزدیک شود باعث تغییر ظرفیت خازنی بین صفحات خواهد شد. این تغییر ظرفیت خازنی باعث تغییر دامنه خروجی اسیلاتور می شود. دمدولاتور دامنه اسیلاتور را آشكار می كند و این مقدار را با سطح مرجع مقایسه می نماید. هرگاه دامنه این مقدار از دامنه مرجع بیشتر باشد، خروجی سنسور تحریک می شود. آمپلی فایر خروجی وظیفه تامین جریان بار را به عهده دارد.
تشخیص اجسام مختلف توسط سنسور های خازنی به موارد زیر بستگی دارد :

  • ابعاد جسم
  • ثابت دی الکتریک جسم
  • فاصله جسم تا ناحیه حساس سنسور

سنسورهای خازنی در مدلهای مکعبی و استوانه ای در قطر های ۳۰ ۱۸،۱۲،۶ میلیمتر و با بدنه پلاستیکی و یا فلزی تولید می گردد و بسته به مکانیزم تولید و ابعاد می تواند در فواصل مختلف وجود اجسام را حس کند. البته امروزه سنسور خازنی با شکلهای متنوع دیگری بسته به کاربرد تولید و بهره برداری می شوند.

برای خرید سنسور خازنی باید به موارد زیر توجه داشت …

  • تغذیه سنسور خازنی
  • فاصله دید سنسور خازنی
  • نحوه نصب و شکل سنسور خازنی
  • باز یا بسته بودن خروجی سنسور خازنی
  • آنالوگ یا دیجیتال بودن خروجی سنسور خازنی

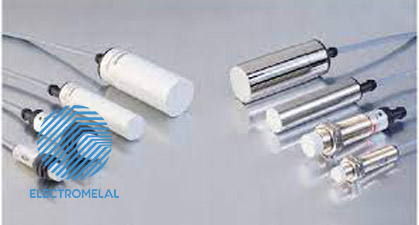

سنسور خازنی لانباوو

کاربرد سنسور خازنی صاف CQ34SCN20DNR

در صورتی که نیاز به تشخیص قطعات فلزی داشته باشیم استفاده از سنسور القایی نسبت به خازنی ترجیح داده می شود که علت این عمل، عمربیشتر، کارایی بهتر و قیمت پایین تر سنسور القایی نسبت به خازنی می باشد. همچنین در صورتی که امکان استفاده از سنسور نوری وجود داشته باشد با توجه به کارایی بالاتر سنسور نوری استفاده از این سنسور نسبت به سنسور خازنی ترجیح داده می شود. اما در برخی از موارد استفاده از سنسور خازنی اجتناب نا پذیر است. در ادامه چند مورد از کاربرد سنسور خازنی ذکر شده است

  • تعیین سطح آب در بطری پلاستیکی
  • تعیین سطح مواد در سیلو ها
  • تعیین سطح مایعات در مخازن

با توجه به پایین تر بودن ثابت دی الکتریک پلاستیک از آب، این سنسور می تواند به منظور تشخیص سطح آب بطری های پلاستیکی مورد استفاده قرار گیرد.


سایر اطلاعات مورد نیاز جهت نصب و کارکرد سنسور خازنی صاف CQ34SCN20DNR در کاتالوگ ضمیمه درج شده است. برای خرید این محصول می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

برای مشاهده سایر سنسور های نوری می توانید از صفحه انواع سنسور خازنی استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور خازنی انتخاب کنید.

همچنین در صورت نیاز به مشاوره و اطلاع از موجودی انواع سنسور خازنی لانباوو همکاران ما پاسخگوی شما عزیزان هستند.

سنسور نوری آیینه ای







انتخاب گارانتی

برند

شکل ظاهری

قطر سنسور استوانه ای

جنس بدنه سنور

نوع نصب

فاصله دید به میلی متر

نو ع اتصال

ولتاژ تغذیه

کمیت خروجی

سرعت (فرکانس کاری)

نوع خروجی

طول سیم

جنس روکش سیم

درجه حفاظت

حداقل دمای کاری

حداکثر دمای کاری

استاندارد ها

جریان خروجی سنسور

برند

LANBAO

capasitive lanbao.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
