سنسور خازنی ترانزیستوری رسا برد CSR30-10-CP

سنسور خازنی ترانزیستوری رسا برد CSR30-10-CP از سنسورهای مجاورتی سری CSR می‌باشد. این سنسور خازنی دارای قطر 30 میلی متر رزوه دار و فاصله دید 10 میلی متر می‌باشد. ولتاژ تغذیه سنسور خازنی ترانزیستوری رسا برد CSR30-10-CP مقدار (30-10) VDC است. این سنسور خازنی رسا برد دارای طبقه خروجی PNP ترانزیستوری می‌باشد.

730,000 تومان

موجود

سنسور خازنی (CPpacitive Sensor) به سنسورهایی گفته می‌شود که بدون تماس مکانیکی در برابر تمام مواد از جمله فلزات و غیر فلزات دچار تغییرات می‌شوند. سنسور خازنی زیر مجموعه سنسور مجاورتی است و شباهت زیادی به سنسور القایی دارد.

بررسی سنسور خازنی ترانزیستوری رسا برد CSR30-10-CP

از این سنسور خازنی ترانزیستوری می‌توان به عنوان مولد پالس به منظور كنترل وضعیت برنامه ماشین آلات برای شمارنده‌ها و آشكارسازی تقریبا تمام مواد فلزی و غیر فلزی استفاده كرد. شرکت رسا برد یک برند ایرانی در زمینه تولید انواع سنسورهای مجاورتی (القایی، خازنی، مغناطیسی و …) است که همه محصولات آن به همراه گارانتی یک ساله به فروش می‌رسد.

ویژگی‌های سنسور خازنی CSR30-10-CP

سنسور خازنی علاوه بر مواد فلزی، مواد غیر فلزی مانند شیشه، کاغذ، پلاستیک، مایعات و پارچه را تشخیص می‌دهد ولی سنسور القایی فقط در برابر فلزات حساس است. سنسور خازنی توسط ایجاد یک میدان الکتریکی و تغییر این میدان الکتریکی با نزدیک شدن اجسام، آنها را تشخیص می‌دهد.

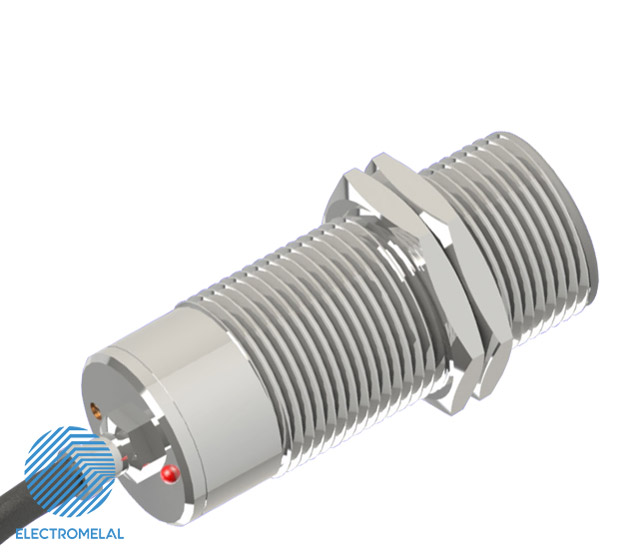

سنسور خازنی ترانزیستوری رسا برد CSR30-10-CP

از دیگر ویژگی‌های سنسور خازنی ترانزیستوری رسا برد CSR30-10-CP می‌توان به فاصله دید محدود آن اشاره کرد که حداکثر 10 میلی متر است. از آنجا که حساسیت سنسورهای خازنی بستگی شدید به چگالی جسم دیده شده دارد (هر چه جسم فشرده ترو چگال تر باشد خاصیت دی الکتریک آن بیشتر بوده و در فاصله دورتری سنسور را فعال می کند) یک پیچ تنظیم روی اکثر سنسورهای خازنی وجود دارد که موقع نصب برای عملکرد درست سنسور از آن استفاده می‌شود. اینکه چقدر باید این پیچ تنظیم را بچرخانیم یک کار تجربی است.

مشخصات ظاهری سنسور خازنی ترانزیستوری CSR30-10-CP

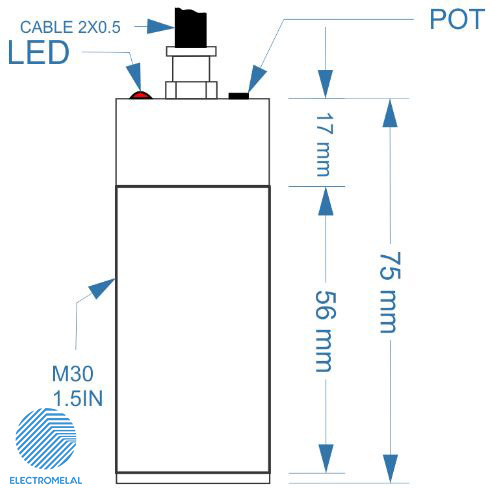

سنسور خازنی ترانزیستوری CSR30-10-CP دارای طول 75 میلی متر و قطر 30 میلی متر است. این سنسور خازنی، سیلندری بوده و دارای یک پیچ تنظیم و نشانگر LED می‌باشد. جنس بدنه این سنسور ترانزیستوری از برنج است و جنس سیم آن از مس است. نوع نصب این سنسور به صورت سر تخت است و طول کابل آن 1.5 متر می‌باشد.

سنسور خازنی ترانزیستوری رسا برد CSR30-10-CP

مشخصات فنی سنسور خازنی CSR30-10-CP

این سنسور خازنی ترانزیستوری سه سیمه بوده و دارای فاصله حساسیت 10 میلی متری است و ولتاژ ورودی آن (30-10) VDC می‌باشد. طبقه خروجی این سنسور PNP ترانزیستوری بوده و حداکثر جریان خروجی آن 250 میلی آمپر است. ماکزیمم فرکانس خروجی سنسور خازنی ترانزیستوری CSR30-10-CP مقدار 50 هرتز می‌باشد. وضعیت خروجی این سنسور در حالت عادی بسته است. از ویژگی‌های خاص این سنسور می‌توان به محافظت در برابر ولتاژ بالا اشاره کرد.

تشخیص اجسام مختلف توسط سنسورهای خازنی به ابعاد جسم، ثابت دی الکتریک جسم و فصله جسم تا ناحیه حساس سنسور بستگی دارد.

نکات مهم هنگام خرید سنسور خازنی

  • تغذیه سنسور خازنی
  • فاصله دید سنسور خازنی
  • نحوه نصب و شکل سنسور خازنی
  • باز یا بسته بودن خروجی سنسور خازنی
  • آنالوگ یا دیجیتال بودن خروجی سنسور خازنی

کاربرد سنسور خازنی ترانزیستوری رسا برد

از این سنسور خازنی ترانزیستوری می‌توان به عنوان مولد پالس به منظور كنترل وضعیت برنامه ماشین آلات برای شمارنده‌ها و آشكارسازی تقریبا تمام مواد فلزی و غیر فلزی استفاده كرد.

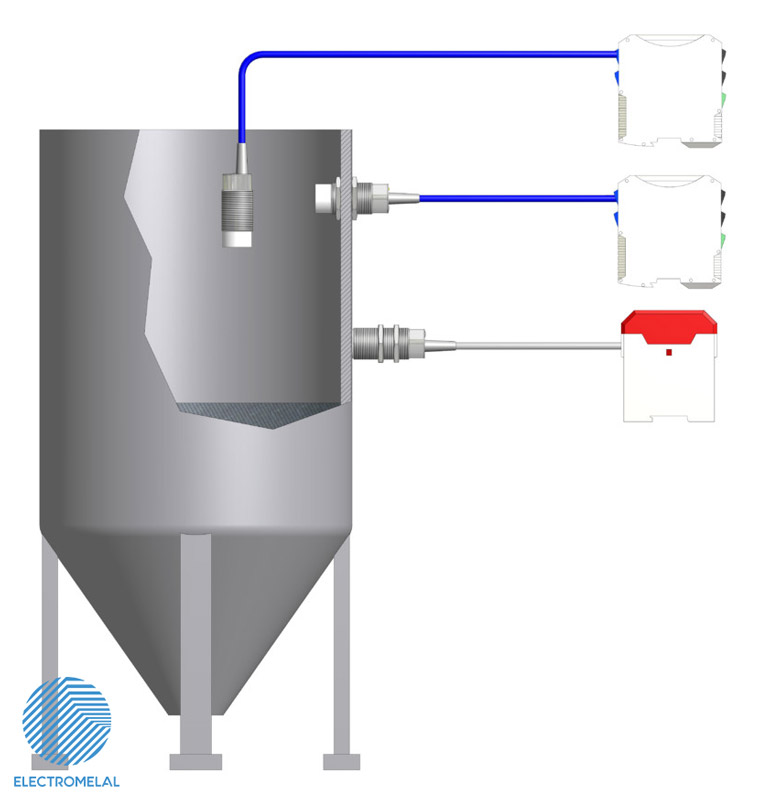

سایر موارد استفاده از سنسور خازنی شامل موارد زیر می‌شود:

  • تعیین سطح آب در بطری پلاستیکی (به علت پایین تر بودن ثابت دی الکتریک پلاستیک از آب)
  • تعیین سطح مواد در سیلو ها
  • تعیین سطح مایعات در مخازن

سنسور خازنی ترانزیستوری رسا برد CSR30-10-CP

برای تشخیص اجسامی که از مواد لاستیکی، چرمی و پلاستیکی ساخته شده‌اند یا مواردی که استفاده از سنسور نوری امکان پذیر نیست، می‌توان از سنسورهای خازنی برای تشخیص این گونه اجسام استفاده کرد.


برای سفارش و خرید سنسور خازنی ترانزیستوری رسا برد CSR30-10-CP می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید. همکاران ما آماده ارائه خدمات در زمینه مشاوره، فروش و پشتیبانی محصولات سنسور خازنی هستند.


برق و صنعت بین الملل (الکتروملل)

تمامی محصولات سنسور خازنی، سنسور القایی و سنسور مغناطیسی رسا برد با گارانتی به فروش می‌رسند.

انتخاب گارانتی

برند

شکل ظاهری

قطر سنسور استوانه ای

جنس بدنه سنور

نوع نصب

فاصله دید به میلی متر

نو ع اتصال

تعداد سیم

ولتاژ تغذیه

کمیت خروجی

سرعت (فرکانس کاری)

نوع خروجی

طول سیم

جنس روکش سیم

درجه حفاظت

حداقل دمای کاری

حداکثر دمای کاری

جریان مصرفی (جریان نشتی) سنسور

جریان خروجی سنسور

حفاظت های سنسور

برند

Rasa Board

Rasa Board
