سنسور القاییAutonics PR18-8DP

سنسور القاییAutonics PR18-8DP از سنسورهای القایی سری PR از برند Autonics می­ باشد، این سنسور به شکل استوانه­ ای قطر 18 میلی متر رزوه دار بوده و فاصله دید آن حداکثر 8 میلی متر است، این سنسور القایی دارای سه سیم بوده و جنس بدنه آن فلزی است.

تماس بگیرید

سنسور القاییAutonics PR18-8DP
سنسور القاییAutonics PR18-8DP

توضیحات اجمالی سنسور القاییAutonics PR18-8DP

چه موارد و مولفه هایی در خرید سنسور القایی اهمیت دارد؟ چگونه می توان متوجه شد که یک محصول قابلیت قرار گیری در مدار مورد نظر را داراست؟ این دست از سوالات همواره در ذهن کاربران سنسور در صنایع مختلف خطور می کند و یافتن پاسخ کمی مشکل است. کمپانی آتونیکس توانسته با تولید سنسور القایی به راحتی به سوالات مطرح شده پاسخی اساسی بدهد. سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR18-8DP محصولی بی نظیر است که در صورت قرارگیری در مدار به راحتی می تواند کنترل مطلوبی را ارائه کند.

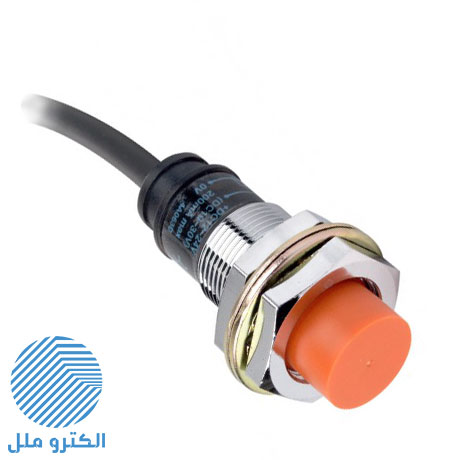

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR18-8DP

سنسور القایی به دسته ای از حسگر ها گفته میشود که بدون لمس و اتصال مستقیم به فلز آنها را شناسایی می کند. این شناسایی به وسیله ارسال و دریافت مکرر فرکانس است. فرکانس ارسالی در صورت حس نمودن فلز پاسخی مبنی بر افزایش سرعت فرکانس را ارسال میکند که با این عمل، دقت در تشخیص به شدت افزایش می یابد و در نهایت موجب می شود بدون اتصال سنسور و آهن به یکدیگر عملیات تشخیص خاتمه یابد. پس از اتمام روند شناسایی روند اجرا دستورات مشخص شده آغاز میشود که میتواند شمارش قطعات باشد و یا بررسی و جداسازی قطعه ناسالم و…

کاربرد سنسور القاییAutonics PR18-8DP در صنعت

سنسور PR18-8DP محصولی استوانه ای شکل است که به راحتی میتواند در هر محیط و محلی نصب شود. موارد زیر نمونه های کوچکی است برای بیان کاربرد حسگر مورد بحث است…

  • شمارش قطع های تولید شده
  • جدا سازی قطعات با ابعاد مختلف
  • تشخیص قطعه فلزی از غیر فلزی
  • اندازه گيری ضخامت هر قطعه فلزی
  • تشخیص و اندازه گیری فاصله از قطعه فلزی
  • تشخیص قطعات فلزی شکسته دستگاه های مختلف صنعتی
  • شمارش تعداد دور از طریق شمارش پره های فلزی (سنجش سرعت)

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR18-8DP محصولی است که برای تشخیص فلزات ساخته شده است و با توجه به مثال های گفته شده میتوان متوجه شد که در صورت نزدیک شدن اشیا غیرفلزی عکس العملی نشان نخوهد داد و به محض نزدیک شدن فلز تا فاصله 8 میلیمتری آن را تشخیص می دهد. حسگر مورد بحث محصولی با ظاهر بدون شیلد است. در سنسورهای Unshielded) Non-Flush) قسمت حساس سنسور خارج از پوسته فلزی آن می باشد. فاصله سوئیچینگ این نوع سنسورها بیشتر از سنسورهای شیلددار است.. اما فرکانس سوئیچینگ آن در مقایسه کمتر است.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR18-8DP

روند کار در سنسور القاییAutonics PR18-8DP

سنسور حساس به فلز با داشتن قطری 18 میلیمتری به گونه ای طراحی شده است که در صورت نزدیک شدن فلز تا فاصله 8 میلیمتری آن را تشخیص دهد. روند کار به گونه ای است که در هر لحظه فرکانسی برابر 350 هرتز ارسال می کند و با این شدت در ارسال و دریافت تشخیص را برای خود آسان می نماید.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR18-8DP

مشخصات ظاهری سنسور القایی

سنسور القایی دوسیمه این نوع از سنسورهای القایی به دو صورت AC , DC می باشد که همانند کلید عمل می کند و یک سیم برای تغذیه سنسور و دیگری برای به عنوان خروجی است. بدین صورت که مثبت یا منفی ( فاز یا نول ) یکی به صورت مستقیم نصب و دیگری از مدار سنسور میگذرد که بنا به مدل سنسور درخواستی مدار را باز یا بسته می کند.
سه سیمه: خروجی ترانزیستوری دارای 2 حالت PNP (مثبت) و NPN (منفی) می باشد و دو حالت نیز در عملکرد خود دارد که با عنوان “NO” ( در حالت عادی مدار باز) و “NC” (در حالت عادی مدار بسته) موجود هستند. بنابراین برای سنسورهای القایی سه سیمه حالات زیر قابل تصور هستند.

  •  PNP-NO
  •  PNP-NC
  • NPN-NO
  •  NPN-NC

چهار سیمه : سنسورهای القایی 4سیمه دارای دو کنتاکت باز و بسته هستند.

با توجه به مطالب بیان شده سنسور القایی PR18-8DP با داشتن بار مثبت PNP به گونه ای عمل می کند که در صورت تشخیص آهن و یا هر فلز جایگزینی مدار را بسته و دستورات مورد نظر و تعیین شده را اجرایی می نماید. ابن مدار در حالت عادی باز است.


برق و صنعت بین الملل (الکتروملل) نمایندگی آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید. برای مشاهده سایر  سنسور های القایی می توانید از صفحه انواع سنسور های القایی استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور های القایی انتخاب کنید.

برند

AUTONICS

انتخاب گارانتی

شکل ظاهری

قطر سنسور استوانه ای

جنس بدنه سنسور

نوع نصب

فاصله دید به میلی متر

نو ع اتصال

تعداد سیم

ولتاژ تغذیه

کمیت خروجی

سرعت (فرکانس کاری)

نوع خروجی

طول سیم

جنس روکش سیم

درجه حفاظت

حداقل دمای کاری سانتی گراد

حداکثر دمای کاری (سانتی گراد)

استاندارد ها

هیسترزیس Hystersis

جریان مصرفی (جریان نشتی) سنسور

جریان خروجی سنسور

حفاظت های سنسور

Technical-Discription.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Proximity-Sensor-Applications-Autonics.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Uroper-Usage.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Inductive-Sensor-Ordering-Information.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Autonics-PR-Catalog.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

کیفیت

80%

قیمت

80%

خدمات

80%

دیدگاه شده توسط 0 مشتری

مرتب سازی بر اساس

  • مدیر سایت

    title

    سوال خوبی است. از جنبه ها مختلفی می توان سنسورهای مجاورتی سه سیمه و دو سیمه را با هم مقایسه کرد. سنسورهای دو سیمه تعمیر و نگهداری کمتری دارند و احتمال قطع شدن و پارگی سیم در آنها کمتر است. در عوض از آنجایی که سنسوهای دوسیمه معمولا AC هستند احتمال برق گرفتگی و جود دارد. همچنین سنسورهای دوسیم معمولا سرعت کمتری نسبت به سنسورهای سه سیم ترانزیستوری دارند.

    1398/09/06
  • farid

    title

    تفاوت PRL18-8DP با PR18-8DP در چیست؟

    1398/09/06
