سنسور القایی PR12-4DP

سنسور القایی PR12-4DP از سنسورهای القایی سری PR از برند Autonics می­ باشد، این سنسور به شکل استوانه­ ای قطر 12 میلی متر رزوه دار بوده و فاصله دید آن حداکثر 4 میلی متر است، این سنسور القایی دارای سه سیم بوده و جنس بدنه آن فلزی است.

تماس بگیرید

سنسور القایی PR12-4DP
سنسور القایی PR12-4DP

سنسور القایی PR12-4DP سنسورهای القایی (Inductive Sensor) هستند در واقع جایگزین جدید میکروسوییچ های مکانیکی می باشند.

توضیحات اجمالی سنسور القایی PR12-4DP

سنسور القایی آتونیکس، غیر تماسی بوده و دارای سرعت بسیار بالاتری نسبت به میکروسوییچ های مکانیکی هستند. از آنجا که سنسورهای مجاورتی تقریبا بدون قسمت متحرک بوده، فرسایش آنها کم و طول عمر آن ها نسبت به میکروسوئیچ کاملا بیشتر است. سنسور های مجاورتی از نظر مقاومت در برابر ذرات جامد و مایع نیز دارای مقاومت بیشتر و بالاتری می باشند که دارای استاندارد IP67 می باشند هم چنین مورد تائید استاندارد CE نیز هستند و به همین دلیل گستره کاربرد بیشتری نسبت به میکروسوییچ ها دارند. این سنسورها با اینکه دارای مدارات الکترونیکی هستند ولی در برابر نویز مقاوت خوبی داشته و نویزهای بیرونی تاثیر ناچیزی بر عمکلرد آنها دارند.

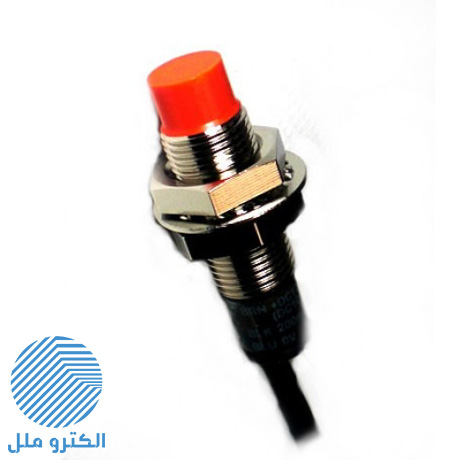

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DP

سنسورهای القایی Inductive Sensor از جمله سنسورهای مجاورتی Proximity Sensor می باشند. این سنسورها قابلیت دیدن اجسام فلزی در فاصله معینی را دارند و به همین خاطر به آنها سنسور حساس به فلز نیز اطلاق می شود. سنسورهای القایی با توجه به نحوه عملکرد آنها که بر اساس ایجاد یک میدان الکترومغناطیسی در خارج از سنسور است به عنوان سنسورهای الکترومغناطیسی نیز نام آشنا هستند.

سنسور القایی به دلیل تنوع بالا در شکل در مکان هایی گوناگون قابل استفاده است. سنسور القایی به شکلهای استوانه ای، مکعبی، حلقه ای و U شکل ساخته می شوند. که هر کدام از مشخصاتی خاص برخوردار هستند.

روند کار در سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DP

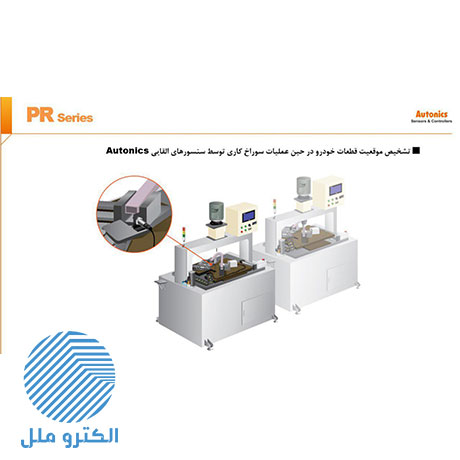

سنسور القایی یا سنسور الکترومغناطیسی برای تشخیص اجسام فلزی به کار می رود و به همین دلیل جسم غیر فلزی را تشخیص نخواهد داد. خروجی این سنسور ها می تواند جهت فرمان مستقیم به رله ها، شیرهای برقی، سیستم های اندازه گیری و مدارات کنترل الکتریکی استفاده شود. که خود دنیایی از کاربرد ها را در صنایع بزرگ و کوچک خواهد داشت. روند کار در سنسور القایی PR12-4DP بدین گونه است که مدار در حالت عادی باز است و به محض تشخیص فلز باز بسته می شود و عملیات کار بر روی محصول مورد نظر انجام می شود. به طور مثال این سنسور در آسانسور کاربرد دارد که در هنگام حرکت از باز شدن درب در طبقات دیگر جلوگیری می کند.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DP

در سنسور استوانه ای میدان مغناطیسی از قاعده استوانه و در سنسورهای مکعبی از قسمتی که با علامت ضربدر مشخص شده خارج می گردد. سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DP با ظاهری استوانه ای شکل است با قطر 12 میلی متر و در صورت نزدیک شدذن فلز تا فاصله 4 میلی متری آن را تشخیص داده و دستورات لازمه را اجرایی خواهد نمود. در واقع مدار، یک فیدبک از میدان الکترومغناطیسی دریافت می کند و عمل نوسان ساز را ادامه می یابد. نزدیک شدن یک قطعه فلزی باعث به وجود آمدن جریان گردابی در قطعه گردیده و این عمل سبب جذب انرژی میدان خواهد شد.

از آنجا که طبقه دمدولاتور، آشکارساز دامنه اسیلاتور است در نتیجه، کاهش دامنه اسیلاتور توسط این قسمت به طبقه اشمیت تریگر منتقل می شود. کاهش دامنه اسیلاتور باعث فعال شدن خروجی اشمیت تریگر گردیده و این قسمت نیز به نوبه خود باعث تحریک طبقه خروجی می شود. به عبارتی هرچه جسم نزدیک شود، میدان مغناطیسی افزایش خواهد یافت.

خروجی سنسور القایی PR12-4DP

سنسور حساس به فلز دارای دو حالت خروجی دیجیتال و آنالوگ است که آنالوگ توانایی اندازه گیری فاصله جسم فلزی نزدیک شده به سنسور را دارند. این فاصله به صورت خطی اندازه گیری شده و منجر به تولید خروجی آنالوگ بر حسب میلی آمپر یا ولتاژ می شود. معروف ترین خروجی های استاندارد برای سنسورهای القایی آنالوگ به شرح زیر است.

  • (4-20)mA
  • (0-20)mA
  • (0-10)VDC
  • (0-5)VDC

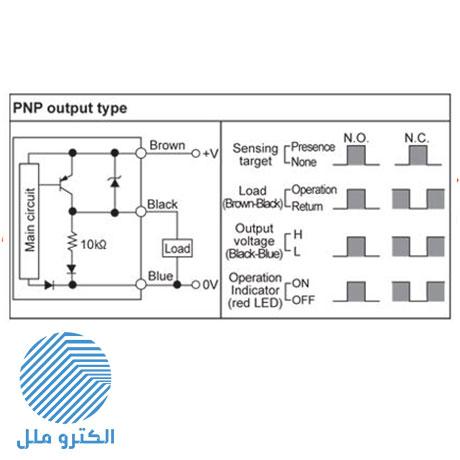

نوع خروجی در سنسور القایی آتونیکس PR12-4DP

سنسور القایی PR12-4DP محصولی کاملا دیجیتال است. منظور از دیجیتال نوعی خروجی است که در صورت قرار گرفتن فلز در فاصله دید سنسور، فعال شده و خروجی صفر یا یک تولید می کند. این خروجیِ صفر و یک می تواند به صورت ترانزیستوری و یا رله ای باشد. در مدل ترانزیستوری، عمل قطع و وصل توسط ترانزییستور انجام میشود. سنسورهای القایی با خروجی ترانزیستوری سرعت قطع و وصل بالاتر داشته و عمر بیشتری نسبت به مدل رله ای دارند.

در سنسور غیر شیلد قسمت حساس سنسور خارج از پوسته فلزی آن می باشد و فاصله سوئیچینگ این نوع سنسورها بیشتر از سنسور سرتخت می باشد. اما فرکانس سوئیچینگ آن در مقایسه کمتر است. سنسورهای سرتخت را می توان درون قطعه فلزی نصب کرد ولی اگر سنسور سردار درون قطعه فلزی نصب شود دچار خطا خواهد شد. سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DP محصولی سر تختو شیلد دار به حساب می آید.


برق و صنعت بین الملل (الکتروملل) نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید. برای مشاهده سایر  سنسور های القایی می توانید از صفحه انواع سنسور های القایی استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور های القایی انتخاب کنید.

برند

AUTONICS

انتخاب گارانتی

شکل ظاهری

قطر سنسور استوانه ای

جنس بدنه سنسور

نوع نصب

فاصله دید به میلی متر

نو ع اتصال

تعداد سیم

ولتاژ تغذیه

کمیت خروجی

سرعت (فرکانس کاری)

نوع خروجی

طول سیم

جنس روکش سیم

درجه حفاظت

حداقل دمای کاری سانتی گراد

حداکثر دمای کاری (سانتی گراد)

استاندارد ها

هیسترزیس Hystersis

جریان مصرفی (جریان نشتی) سنسور

جریان خروجی سنسور

حفاظت های سنسور

Autonics-PR-Catalog.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Uroper-Usage.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Technical-Discription.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Proximity-Sensor-Applications-Autonics.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Inductive-Sensor-Ordering-Information.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

4 دیدگاه برای سنسور القایی PR12-4DP

  1. مهدی

    title

    آیا طول سنسورهای القایی در عملکرد آنها تفاوت ایجاد می کند؟

  2. مدیر وبسایت

    title

    ساخت سنسورهای با ابعاد کوچک نیاز به تکنولوژی خاص دارد. شرکتهای محدودی هستند که می توانند سنسور القایی با طول کوتاه تولید کنند. البته بلندی یا کوتاهی سنسور تفاوتی در عملکرد آنها ندارد. ولی از نظر قیمتی تفاوت وجود دارد

  3. سعید

    title

    آیا رنگ سنسورهای القایی نشان گر مشخصات خاصی است؟

  4. مدیر وبسایت

    title

    رنگ سنسورهای القایی و خازنی در برخی کدها نشان دهنده خروجی سنسور NPN یا PNP یا AC یا DC بودن سنسور است. البته بسیاری از تولید کننده ها همه کدهای خود را با یک رنگ تولید می کنند.
