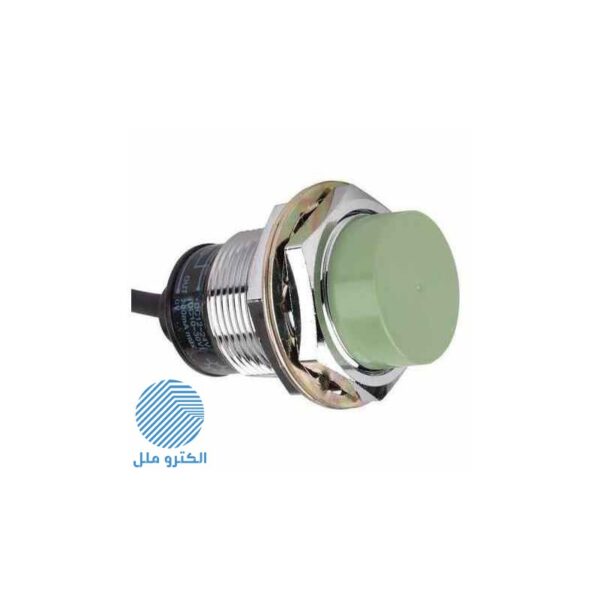

سنسور القایی فلزی PR30-15DN2

سنسور القایی فلزی PR30-15DN2 از سنسورهای القایی سری PR از برند Autonics می­ باشد، این سنسور به شکل استوانه­ ای قطر 30 میلی متر رزوه دار بوده و فاصله دید آن حداکثر 15 میلی متر است، این سنسور القایی دارای سه سیم بوده و جنس بدنه آن فلزی است.

تماس بگیرید

سنسور القایی فلزی PR30-15DN2
سنسور القایی فلزی PR30-15DN2

توضیحات اجمالی سنسور القایی فلزی PR30-15DN2

برای خرید سنسور باید مولفه های بسیار زیادی را مد نظر گرفت و با بررسی و مقایسه هر مولفه با مواردی که به آنها نیاز است به محصول مورد نظر نزدیک شد و پس از شناسایی سنسور مناسب مراحل خرید سنسور آغاز میشود. یکی از مهم ترین گزینه ها برند و مارک سنسور است که میتوان از اولین سوال هر کاربر متوجه شد. بهترین مارک سنسور القایی چیست؟ برای پاسخ به آن ما سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-15DN2را معرفی میکنیم، حسگری کوچک اما با ویژگی های بزرگ.

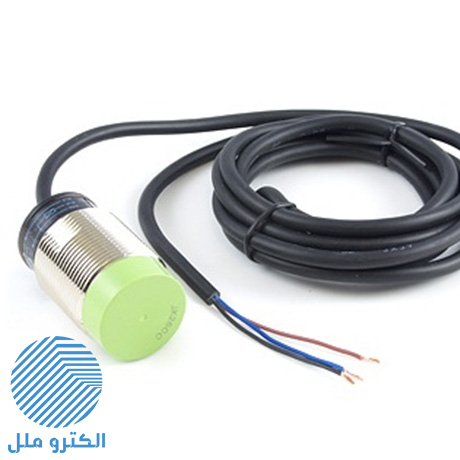

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-15DN2

سنسور مجاورتی شامل سه دسته سنسور القایی، سنسور خازنی و سنسور مغناطیسی است که در حقیقت جایگزین مسلم  میکروسوییچ های مکانیکی محسوب میشوند. این دسته از سنسورها، غیر تماسی هستند که بدون لمس مستقیم فلز آن را شناسایی میکند. سرعت بسیار بالا، تاثیر پذیری بسیار کم نویز های اطراف بر نحوه تشخیص، طول عمر بالا، فرسایش کم، مقاومت در برابر ذرات جامد و مایع مانند آب و غبار از تمایزات اصلی سنسور القایی با میکروسوییچ ها است که عوامل گفته شد به همراه قیمت ارزان سنسور موجب شده تا روز به روز به طرفداران این محصولات اضافه شود و حرف اول را در صنعت بزنند.

مشخصات فنی سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-15DN2

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-15DN2

Inductive Sensor از جمله سنسورهای مجاورتی هستند. این سنسورها قابلیت دیدن و شناسایی فلزات را به تنهایی دارند این مورد به شرطی است که آن فلز در فاصله معینی از آنها قرار بگیرد. به همین خاطر به آنها سنسور های حساس به فلز نیز اطلاق می شود. این فاصله بسته به مدل سنسور از 1.5 میلیمتر تا 15 میلیمتر کاملا متغیر است و بسته با قطر سنسور رابطه ای مستقیم دارد و هرچه قطر سنسور بیشتر شود فاصله دید نیز افزایش می یابد. فاصله زیاد بین سنسور و فلز در برخی از مدار ها بسیار ضروری است که میتوان از سنسور القایی PR30-15DN2 استفاده نمود.

روش کار سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-15DN2

سنسور القایی برای تشخیص اجسام فلزی به کار گرفته میشود و حضور جسم غیر فلزی را تشخیص نخواهد داد. این عمل به کمک 4 بخش اساسی و تشکیل دهنده سنسور انجام میپذیرد. فرکانس رادیویی با مقداری خاص، میدان مغناطیسی تولید میکند که در صورت نزدیک شدن آهن به آن میدان دچار تغییرات میشود که همین امر در شناسایی دقیق فلز تاثیری بسیار مفید دارد و میتوان گفت درصد خطا بسیار پائین و یا حتی صفر باشد به شرط آنکه سنسور خریداری شده دقیقا مناسب آن شرایط باشد که برای اطمینان از این امر باید با نمایندگان فروش آتونیکس مشورت نمایید.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-15DN2

در ادامه مطالب فوق میتوان اینگونه بیان نمود که مدار، یک فیدبک از میدان الکترومغناطیسی دریافت می کند و عمل نوسان ساز را ادامه می دهد. نزدیک شدن یک قطعه فلزی باعث به وجود آمدن جریان های گردابی در قطعه گردیده و این عمل سبب جذب انرژی میدان می شود و در نتیجه دامنه اسیلاتور کاهش می یابد. در نتیجه، کاهش دامنه اسیلاتور توسط این قسمت به طبقه اشمیت تریگر منتقل می شود. کاهش دامنه اسیلاتور باعث فعال شدن خروجی اشمیت تریگر گردیده و این قسمت نیز به نوبه خود باعث تحریک طبقه خروجی می شود. به عبارت دیگر هرچه جسم نزدیک تر باشد، میزان کاهش میدان مغناطیسی بیشتر است. هنگامی که جسم خارجی از مقابل سنسور دور می شود، میدان مغناطیسی افزایش می یابد و هنگامی که از حد تعیین شده بیشتر شود، مدار رله خروجی را به وضعیت اولیه خود تغییر حالت می دهد.

مشخصات سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-15DN2

سنسور PR30-15DN2 دارای فاصله دید 15 میلیمتری است، کمیت خروجی آن NPN است که بار خروجی آن منفی است، نوع خروجی نیز NO است که بیان گر یک باز است. فرکانس ارسالی در سنسور القایی برای شناسایی فلز آهن 200 هرتز است. وجود سیم دو متری در محصول با روکش استاندارد PVC باعث میشود که به راحتی بتوان با اتصال مستقیم آن به یک باطری و یا آداپتور برق مرود نیاز آن که 10 تا 30 ولت DC است را تامین نمود. عدم وجود شیلد نیز در سنسور القایی PR30-15DN2 باعث می شود تا نتوان آن را در یک قطعه فلزی دیگر برای تشخیص و شناسایی استفاده نمود که این خود نکته ای مهم در هنگام خرید سنسور القایی است.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-15DN2


برق و صنعت بین الملل (الکتروملل) نمایندگی آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید. برای مشاهده سایر  سنسور های القایی می توانید از صفحه انواع سنسور های القایی استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور های القایی انتخاب کنید.

برند

AUTONICS

انتخاب گارانتی

شکل ظاهری

قطر سنسور استوانه ای

جنس بدنه سنسور

نوع نصب

فاصله دید به میلی متر

نو ع اتصال

تعداد سیم

ولتاژ تغذیه

کمیت خروجی

سرعت (فرکانس کاری)

نوع خروجی

طول سیم

جنس روکش سیم

درجه حفاظت

حداقل دمای کاری سانتی گراد

حداکثر دمای کاری (سانتی گراد)

استاندارد ها

هیسترزیس Hystersis

جریان مصرفی (جریان نشتی) سنسور

جریان خروجی سنسور

حفاظت های سنسور

Proper-Usage.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Autonics-PR-Catalog.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

User-Manual-Sensor-Autonics.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Technical-Discription.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Inductive-Sensor-Ordering-Information.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Proximity-Sensor-Applications-Autonics.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
