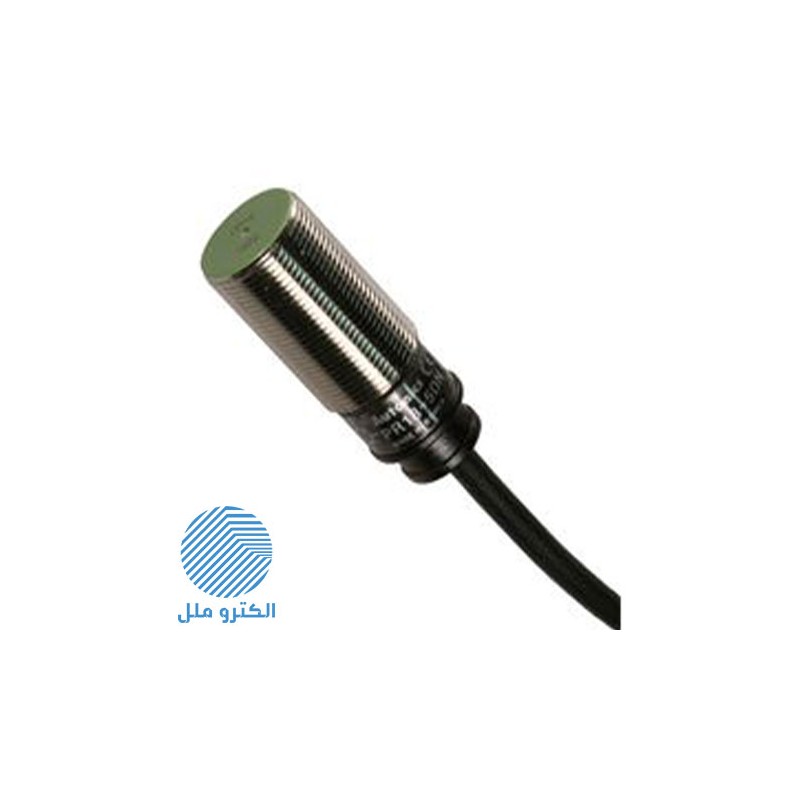

سنسور القایی سه سیمه PR18-5DN2

سنسور القایی سه سیمه PR18-5DN2 از سنسورهای القایی سری PR از برند Autonics می­ باشد، این سنسور به شکل استوانه­ ای قطر 18 میلی متر رزوه دار بوده و فاصله دید آن حداکثر 5 میلی متر است، این سنسور القایی دارای سه سیم بوده و جنس بدنه آن فلزی است.

تماس بگیرید

سنسور القایی سه سیمه PR18-5DN2
سنسور القایی سه سیمه PR18-5DN2

سنسور القایی سه سیمه PR18-5DN2

هر سنسور عملکردی خاص خود را دارد و این امر تاثیری مستقیم از نوع ساخته و پرداخته شدن آن می گیرد. سنسور PR15-5DN2 یکی از سنسور های القایی است که زیر مجموعه ای از سنسور آتونیکس به حساب می آید. عملکرد بسیار مناسب به همراه دقت بالا موجب پر فروش بودن این حسگر در بازار رقابتی است. دسته ای بسیار بزرگ از سنسور ها با قابلیت و شکل های متفاوتی برای افزایش کارایی یک سیستم و کاهش هزینه های جاری و مستقیما افزایش طول عمر حسگر و مداری که در آن قرار می گیرد.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR18-5DN2

مشخصات ظاهری سنسور القایی سه سیمه PR18-5DN2

این سنسور مانند نمونه های مشابه خود دارای ظاهری کاملا یکسان و استوانه ای است و می توان با اطمینان بیان نمود که این فلز دوستدار فلز قابلیت هایی فراوان برای افزایش کارایی در هنگام قرار گیری در مدار را دارد. حسگری قابل اعتماد با ضریب خطایی بسیار کم و ناچیز ساخته شده با استاندارد های روز دنیا را می توان به سنسور PR18-5DND2 نسبت داد. سیم دار بودن این محصول خود نکته ای دیگر است که قابل ذکر است و می توان آن را با استفاده از طول 2 متری که دارد به استفاده گرفت. سنسور مجاورتی شامل

  • حسگر القایی
  • سنسورهای خازنی
  • سنسورهای مغناطیسی

هستند در واقع جایگزین جدید میکروسوییچ های مکانیکی می باشند. این سنسورها، غیر تماسی بوده و دارای سرعت بسیار بالاتری نسبت به میکروسوییچ های مکانیکی دارند. از آنجا که سنسور مجاورتی تقریبا بدون قسمت متحرک هستند، فرسایش آنها کم و طول عمر آنها نسبت به میکروسوییچ بسیار بیشتر است. سنسور های مجاورتی از نظر IP مقاومت در برابر ذرات جامد و مایع نیز دارای مقاومت بیشتر و بالاتری می باشند و به همین دلیل کاربرد بسیار بیشتری نسبت به میکروسوییچ ها دارند. این سنسورها با اینکه دارای مدار های الکترونیکی هستند ولی در برابر نویز مقاوت خوبی داشته و نویزهای بیرونی تاثیر ناچیزی بر عمکلرد آنها دارد.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR18-5DN2

انواع خروجی سنسور القایی سه سیمه PR18-5DN2

حسگر القایی حساس به فلز دارای دو حالت خروجی دیجیتال و آنالوگ می باشد.

الف) دیجیتال

به نوعی از خروجی گفته خواهد شد که در صورت قرار گرفتن فلز در فاصله دید سنسور، فعال شده و خروجی (صفر یا یک) تولید می کند. این خروجیِ صفر و یک می تواند به صورت ترانزیستوری و یا رله ای باشد. در مدل ترانزیستوری، عمل قطع و وصل توسط ترانزییستور انجام خواهد شد. سنسورهای القایی با خروجی ترانزیستوری سرعت قطع و وصل بالاتر داشته و عمر بیشتری نسبت به مدل رله ای دارند.

ب) آنالوگ

سنسور القایی با خروجی آنالوگ سنسورهایی بسیار دقیق می باشند که توانایی اندازه گیری فاصله جسم فلزی نزدیک شده به خود را دارند. این فاصله به صورت خطی اندازه گیری شده و منجر به تولید خروجی آنالوگ بر حسب میلی آمپر یا ولتاژ می شود. معروف ترین خروجی های استاندارد برای سنسورهای القایی آنالوگ به شرح زیر است…

  • (4-20)mA
  • (0-20)mA
  • (0-10)VDC
  • (0-5)VDC

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR18-5DN2

سنسور القایی PR18-5DN2

سنسور القایی مورد بحث با داشتتن ویژگی NPN در واقع بار منفی و یا همان صفر را از مدار خارج می کند. این سنسور با داشتن ویژگی های منحصر به فرد در شناسایی فلز به گونه ای طراحی شده که فلز آهن بهترین نوع برای تشخیص و شناسایی بوده و مابقی سنسور ها بر اساس چگالی که دارند توسط سنسور شناسایی می شوند که به همین خاطر توصیه می شود که در صورت استفاده از فلز دیگر جز آهن حتما با کارشناس فروش آتونیکس مشورت نمائید. هم چنین NC یا همان NORMAL CLOSE بودن حسگر بیان شده مشخصه ای دیگر است که در در حالت عادی بسته است و به محض رویت فلز مدار برای آغاز عملیات باز می شود.

بر اساس تعریف حداکثر فاصله ای که یک حسگر قابلیت تشخیص قطعه استاندارد را دارد به عنوان فاصله دید آن سنسور تعریف می گردد. ابعاد قطعه استاندارد بر اساس سایز قطر سنسور یا ابعاد سنسور مورد آزمایش تعیین می شود و ضخامت آن 1 میلی متر و جنس آن آهن است و هر چه ابعاد سنسور بیشتر باشد فاصله دید نیز افزایش می یابد. این فاصله دید برای آهن تعریف می شود و برای سایر فلزات از ضرایب تصحیح کمک گرفته می شود.


برق و صنعت بین الملل (الکتروملل) نمایندگی آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید. برای مشاهده سایر  سنسور های القایی می توانید از صفحه انواع سنسور های القایی استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور های القایی انتخاب کنید.

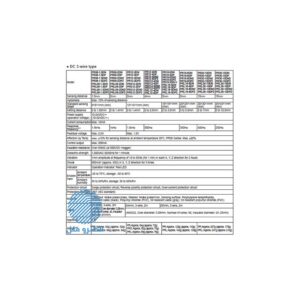

برند

AUTONICS

انتخاب گارانتی

شکل ظاهری

قطر سنسور استوانه ای

جنس بدنه سنسور

نوع نصب

فاصله دید به میلی متر

نو ع اتصال

تعداد سیم

ولتاژ تغذیه

کمیت خروجی

سرعت (فرکانس کاری)

نوع خروجی

طول سیم

جنس روکش سیم

درجه حفاظت

حداقل دمای کاری سانتی گراد

حداکثر دمای کاری (سانتی گراد)

استاندارد ها

هیسترزیس Hystersis

جریان مصرفی (جریان نشتی) سنسور

جریان خروجی سنسور

حفاظت های سنسور

Proximity-Sensor-Applications-Autonics.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Proper-Usage.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Technical-Discription.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Autonics-PR-Catalog.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

User-Manual-Sensor-Autonics.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

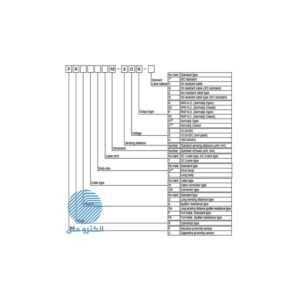

Inductive-Sensor-Ordering-Information.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
