سنسور القایی دو سیمه PR18-5AC

سنسور القایی دو سیمه PR18-5AC از سنسورهای القایی سری PR از برند Autonics می­ باشد، این سنسور به شکل استوانه­ ای قطر 18 میلی متر رزوه دار بوده و فاصله دید آن حداکثر 5 میلی متر است، این سنسور القایی دارای دو سیم بوده و جنس بدنه آن فلزی است.

تماس بگیرید

سنسور القایی دو سیمه PR18-5AC
سنسور القایی دو سیمه PR18-5AC

توضیحات اجمالی سنسور القایی دو سیمه PR18-5AC

نسل جدید سنسور های مجاورتی سنسور هایی 2 سیمه است که با کمک آن می توان مدار را به درستی هدایت نمود. حسگر دارای یک نوسان ساز است که میدان الکترومغناطیسی با فرکانس بالا تولید خواهد نمود، این میدان توسط یک سیم پیچ که در نزدیکی سطح خارجی حسگر قرار داده شده، تولید می گردد. هنگامیکه فلز وارد میدان شود، جریان افزایش پیدا می کند، این جریان ها نوعی میدان الکترو مغناطیسی تولید می کند که در جهت خلاف میدان خود حسگر می باشد لذا دامنه سیگنال نوسان ساز کاهش یافته .مدار تریگر این دامنه کاهش یافته را تشخیص داده و سیگنال خروجی حسگر تغییر می کند. سنسور القایی آتونیکس (Autonics) استوانه ای دو سیمه PR18-5AC از نوع و مدل بیان شده است.

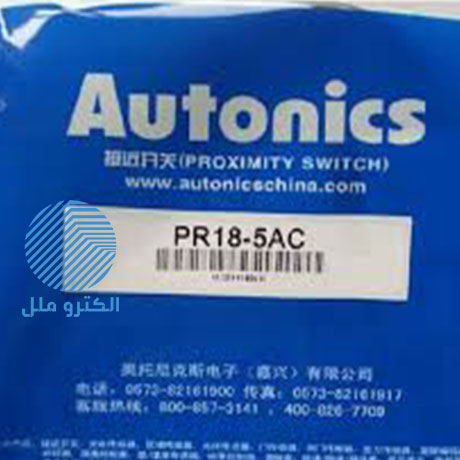

سنسور القایی آتونیکس (Autonics) استوانه ای دو سیمه PR18-5AC

سنسور پراکسیمیتی شامل موارد زیر می شود که هرکدام توانایی ها و ویژگی های خاص خود را در شناخت و حس اشیاء دارا هستند و توانسته به راحتی آزمایشات سخت را طی کنند و به مرحله تولید انبوه برسند و جایگزینی مناسب برای نسل قدیم خود که میکروسوئیچ نام دارد شوند.

  • سنسورهای القایی Inductive Sensor
  • سنسورهای خازنی Capacitive Sensor
  • سنسورهای مغناطیسی Magnetic Sensor

این سنسورها، غیر تماسی می باشند و از فاصله ای تعیین شده فلزات را شناسایی می کنند. سنسور القایی آتونیکس (Autonics) استوانه ای دو سیمه PR18-5AC با تشخیص آهن در فاصله ی 5 میلی متری خود دستور بسته شدن مدار و شروع عملیات را صادر می کند.

مشخصات فنی سنسور القایی دو سیمه PR18-5AC

همانطور که می دانید سنسور ها از نظر خروجی به دو مدل سیم دار و کانکتوری تقسیم بندی می شوند اما در حالت سیم دار خود به سه دسته ذیل قسمت بندی شده اند

  • دوسیمه
  • سه سیمه
  • چهار سیمه

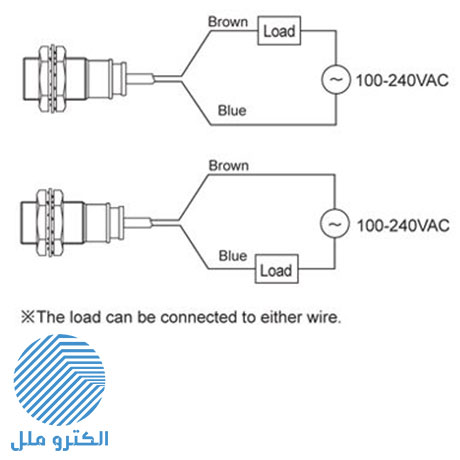

دو سیمه: این نوع از سنسورهای القایی به دو صورت AC , DC می باشد که همانند کلید عمل می کند و یک سیم برای تغذیه سنسور و دیگری برای به عنوان خروجی است. بدین صورت که مثبت یا منفی فاز یا نول یکی به صورت مستقیم نصب و دیگری از مدار سنسور می گذرد که بنا به مدل سنسور درخواستی مدار را باز یا بسته می کند. سنسور القایی آتونیکس (Autonics) استوانه ای دو سیمه PR18-5AC دارای ولتاژ مصرفی AC است که در حالت نرمال اپل و یا همیشه باز قرار دارد و در صورت شناسایی فلز به سرعت مدار را خواهد بست.

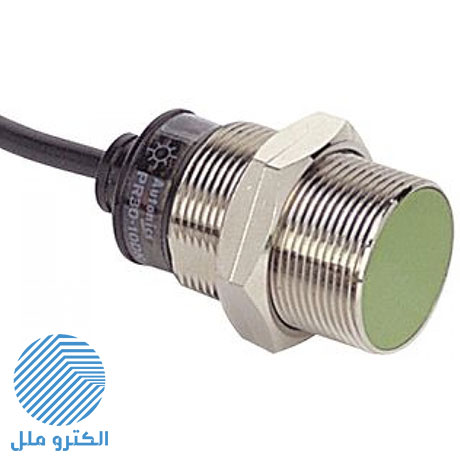

سنسور القایی آتونیکس (Autonics) استوانه ای دو سیمه PR18-5AC

سنسور های مجاورتی از نظر IP مقاومت در برابر ذرات جامد و مایع نیز دارای مقاومت بیشتر و بالاتری هستند و به همین علت و برهان نیز کاربرد بیشتری نسبت به مدل منقرض شده میکروسوئیچ ها دارند. لازم به ذکر است که با اینکه دارای مدارات الکترونیکی هستند ولی در برابر نویز مقاوت خوبی دارند و نویزهای بیرونی تاثیر ناچیزی بر عمکلرد آن ها ندارد.

قابلیت عملکرد در هر دمایی از دیگر نقاط مثبت و قابل اتکا این محصول است که توانسته در هر دمایی از 25- تا 70+ با قدرت کار خود را انجام دهد و با قدرتی برابر 20 هرتز در انتظار دریافت سیگنالی برای شناسایی فلز باشد.

افزایش قطر سنسور استوانه ای به 18 میلی متر موجب شده تا نسبت به دیگر مدل های خود بهبود بهتری حاصل نماید و بانزدیک شدن فلز در فاصله 5 میلی متری آن را تشخیص دهد. وجود سر تخت و یا شیلد موجب شده تا بتوان آن را درون قطعه فلزی نصب کرد.

سنسور القایی آتونیکس (Autonics) استوانه ای دو سیمه PR18-5AC

یکی از نکاتی که باید همواره در نظر داشت فاصله عملكرد سنسور القایی است. اصولا این مقدار در جدول مشخصات فنی آن برای هر فلز نوشته شده است و براساس آن می توان به این نتیجه رسید که غیر از فلز مورد نظر هر قطعه ای دیگری قرار گیرد فاصله تشخیص کم و یا زیادتر خواهد شد. سنسور القایی یا سنسور الکترومغناطیسی برای تشخیص اجسام فلزی به کار می رود ولی حضور جسم غیر فلزی را تشخیص نمی دهند. خروجی این سنسور ها می تواند جهت فرمان مستقیم به رله ها، شیرهای برقی، سیستمهای اندازه گیری و مدارات کنترل الکتریکی استفاده شود.


برق و صنعت بین الملل (الکتروملل) نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید. برای مشاهده سایر  سنسور های القایی می توانید از صفحه انواع سنسور های القایی استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور های القایی انتخاب کنید.

برند

AUTONICS

انتخاب گارانتی

شکل ظاهری

قطر سنسور استوانه ای

جنس بدنه سنسور

نوع نصب

فاصله دید به میلی متر

نو ع اتصال

تعداد سیم

ولتاژ تغذیه

سرعت (فرکانس کاری)

نوع خروجی

طول سیم

جنس روکش سیم

درجه حفاظت

حداقل دمای کاری سانتی گراد

حداکثر دمای کاری (سانتی گراد)

استاندارد ها

هیسترزیس Hystersis

جریان مصرفی (جریان نشتی) سنسور

جریان خروجی سنسور

حفاظت های سنسور

Inductive-Sensor-Ordering-Information.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Uroper-Usage.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Autonics-PR-Catalog.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Technical-Discription.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Proximity-Sensor-Applications-Autonics.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
