سنسور القایی تمام رزوه IPS-305-CP-18

سنسور القایی تمام رزوه IPS-305-CP-18 سه سیم با شکل ظاهری استوانه ای می باشد. این نوع سنسور القایی با قطری برابر 18میلی متر فاصله دید 5میلی متر دارد. ولتاژ تغذیه این سنسور مقدار (30-10) VDC است. خروجی سنسور القایی تمام رزوه IPS-305-CP-18 از نوع PNP/NC می باشد. همچنین بدنه این سنسور از جنس برنج آبکاری شده می باشد.

تماس بگیرید

موجود در انبار

سنسور القایی تمام رزوه IPS-305-CP-18 از گروه سنسورهای مجاورتی می باشد، برای تشخیص اجسام فلزی به کار می‌رود و حضور جسم غیر فلزی را تشخیص نمی‌دهد. این سنسور حساس به فلز از طریق میدان الکترو مغناطیسی تولید شده در اطرافش بدون هیچ تماسی، فلزات را تشخیص می‌دهد.

نحوه عملکرد سنسور القایی تمام رزوه IPS-305-CP-18

اسیلاتور یک موج سینوسی با فرکانس مشخص را در سیم پیچ ایجاد می کند که باعث ایجاد جریان در سیم پیچ ها می شود، این جریان در سیم پیچ ها باعث ایجاد یک میدان درجلوی سنسور شده که به سمت بیرون پخش می شود و این میدان توسط مدار تریگر دائما چک می شود.

در صورتیکه یک جسم فلزی مقابل سنسور القایی تمام رزوه IPS-305-CP-18 قرار بگیرد این جسم باعث تحریک و القای میدان در شیء فلزی شده و در نتیجه باعث تضعیف میدان مغناطیسی می شود که این تضعیف میدان توسط مدار تریگر تشخیص داده شده و باعث فرمان به خروجی می شود در نهایت خروجی سنسور القایی تمام رزوه IPS-305-CP-18 فعال می گردد.

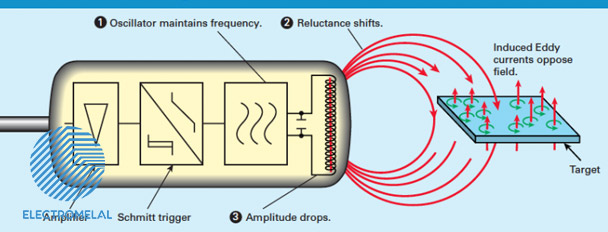

ساختمان سنسور القایی

کاربرد سنسور القایی تمام رزوه IPS-305-CP-18

  • سنسور القایی تمام رزوه IPS-305-CP-18 می تواند فاصله از قطعه را اندازه گیری کند.
  • این سنسور القایی تبریز پژوه می تواند قطعات با ابعاد مختلف را جدا کند.
  • توانایی اندازه گیری ضخامت قطعات فلزی را دارد.
  • توانایی تشخیص قطعات فلزی شکسته دستگاه های مختلف صنعتی را دارد.
  • سنسور مجاورتی IPS-305-CP-18 جهت اندازه گیری، کنترل سرعت و آشکار سازی حرکت های مکانیکی مورد استفاده قرار می گیرد.
  • سنسور القایی سه سیمه تمام رزوه IPS-305-CP-18 جهت شمارش قطعات فلزی نیز به کار می‌رود.

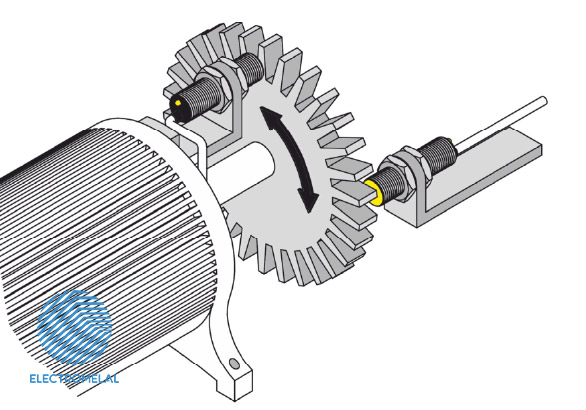

کاربرد سنسور القایی تمام رزوه در اندازه گیری و کنترل سرعت

مقایسه محصول ISR18-5-CP و IPS-305-CP-18

سنسور القایی رسا برد ISR18-5-CP ویژگی ها، عملکرد و کاربردی مشابه سنسور القایی تمام رزوه IPS-305-CP-18 از برند تبریز پژوه را دارد. برای مثال هر دو سنسور القایی برای تشخیص انواع فلزات مورد استفاده قرار می گیرند و همچنین سایز سنسور و فاصله حساسیت و ولتاژ ورودی یکسانی دارند. جهت بررسی مشخصات این سنسور القایی به صفحه محصول مراجعه کنید.


سایر اطلاعات مورد نیاز جهت نصب و کارکرد سنسور القایی تمام رزوه IPS-305-CP-18 در کاتالوگ ضمیمه درج شده است.

جهت مشاوره و خرید می‌توانید از طریق تماس با برق و صنعت بین الملل با مشاورین فروش این مجموعه در ارتباط باشید.

برای مشاهده سایر سنسورهای القایی می توانید از صفحه انواع سنسورهای القایی استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور القایی انتخاب کنید.

سنسور القایی تبریز پژوه

انتخاب گارانتی

شکل ظاهری

قطر سنسور استوانه ای

جنس بدنه سنسور

نوع نصب

فاصله دید به میلی متر

نو ع اتصال

تعداد سیم

ولتاژ تغذیه

کمیت خروجی

سرعت (فرکانس کاری)

نوع خروجی

طول سیم

جنس روکش سیم

درجه حفاظت

حداقل دمای کاری سانتی گراد

حداکثر دمای کاری (سانتی گراد)

جریان مصرفی (جریان نشتی) سنسور

جریان خروجی سنسور

حفاظت های سنسور

برند

تبریز پژوه

تبریز پژوه

Inductive DC three-wire PNP sensors-tabrizpeguh.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
