سنسور القایی استوانه ای PR12-2DP2

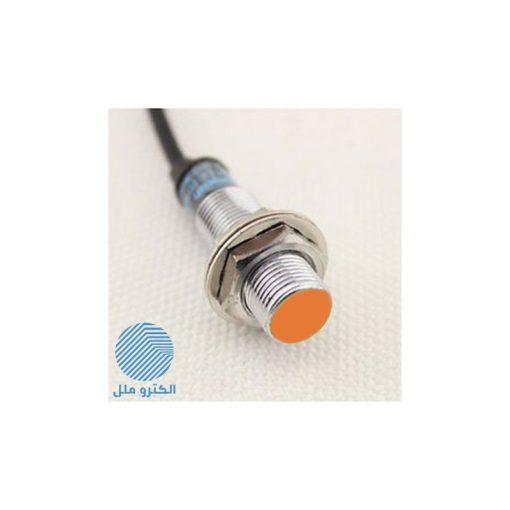

سنسور القایی استوانه ای PR12-2DP2 از سنسورهای القایی سری PR از برند Autonics می­ باشد، این سنسور به شکل استوانه­ ای قطر 12 میلی متر رزوه دار بوده و فاصله دید آن حداکثر 2 میلی متر است، این سنسور القایی دارای سه سیم بوده و جنس بدنه آن فلزی است.

تماس بگیرید

سنسور القایی استوانه ای PR12-2DP2
سنسور القایی استوانه ای PR12-2DP2

توضیحات اجمالی سنسور القایی استوانه ای PR12-2DP2

سنسور ها به دسته های بسیار مختلفی تقسیم بندی می شوند که هر کدام ویژگی ها و کاربردهای خاص خود را دارد. سنسور های القایی دسته بزرگی از محصولات صنعتی به حساب می آیند که با قرار گیری در یک مدار عمل قطع و وصل نمودن را صادر می کنند. سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-2DP2 یکی از بارز ترین و پر استفاده ترین سنسور حال حاضر در بازار است که به در سایت الکتروملل به معرفی و ارائه توضیحاتی در مورد آن خواهیم پرداخت.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-2DP2

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-2DP2 در واقع جایگزین مسلم و پرقدرتی برای میکروسوئیچ ها به حساب می آید که با استفاده از آن به راحتی و بدون هیچ گونه خللی می توان روند صحیح را در مدار و در سری تولیدی خود مشاهده نمود. سنسور های القایی، غیر تماسی هستند که دارای سرعت بسیار بالاتری نسبت به میکروسوییچ های مکانیکی می باشند. از آنجا که سنسورهای مجاورتی تقریبا بدون قسمت متحرک هستند، فرسایش آنها کم و طول عمر آنها نسبت به میکروسوییچ بسیار بیشتر است.

مشخصات فنی سنسور القایی استوانه ای PR12-2DP2

سنسور القایی استوانه ای PR12-2DP2 از نظر IP مقاومت در برابر ذرات جامد و مایع دارای استاندارد 67 است که مقاومت بسیار بالا و منحصر به فردی است و به همین دلیل گستره کاربرد بیشتری نسبت به میکروسوییچ ها دارد. این سنسورها با اینکه دارای مدارات الکترونیکی هستند ولی در برابر نویز مقاوت عالی دارند و نویز های بیرونی تاثیر بسیار ناچیزی بر عمکلرد آنها خواهد داشت.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-2DP2

سنسورهای القایی (Inductive Sensor) از جمله سنسورهای مجاورتی (Proximity Sensor) است. این سنسورها قابلیت دیدن اجسام فلزی در فاصله معینی را دارند و به همین خاطر به آنها “سنسورهای حساس به فلز” نیز اطلاق می گردد. سنسورهای القایی با توجه به نحوه عملکرد آنها که بر اساس ایجاد یک میدان الکترومغناطیسی در خارج از سنسور است به عنوان ” سنسورهای الکترو مغناطیسی” نیز شناخته می شوند.

روند کار سنسور القایی استوانه ای PR12-2DP2

روند کار در سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-2DP2 به این شرح است که با نزدیک شدن جسم به آن عملیات تشخیص را آغاز می کند و بسته به نوع فلز از آهن تا مس این قدرت در تشخیص مناسب متفاوت است. این نوع از سنسور ها اجسام غیر فلزی را تشخیص نمی دهد و خروجی این سنسور ها می تواند جهت فرمان مستقیم به رله ها، شیرهای برقی، سیستم های اندازه گیری و مدارات کنترل الکتریکی استفاده شود.

سنسور القایی یا الکترومغناطیس از چهار قسمت: کویل، نوسان ساز، مدار اشمیت تریگر و یک مدار خروجی تشکیل شده است. با همکاری این عناصر در کنار یکدیگر سنسور تولید شده و می توان به وسیله آن دستورات لازمه را عملیاتی نمود. در سنسورهای استوانه ای میدان مغناطیسی از قاعده استوانه و در سنسورهای مکعبی از قسمتی که با علامت ضربدر مشخص شده خارج خارج می گردد که خود نکته ای مهم در انتخاب نوع محصول است. از آنجا که طبقه دمدولاتور، آشکارساز دامنه اسیلاتور است در نتیجه، کاهش دامنه اسیلاتور توسط این قسمت به طبقه اشمیت تریگر منتقل می شود. کاهش دامنه اسیلاتور باعث فعال شدن خروجی اشمیت تریگر گردیده و این قسمت نیز به نوبه خود باعث تحریک طبقه خروجی می شود. به عبارت دیگر هرچه جسم نزدیک تر باشد، میزان کاهش میدان مغناطیسی بیشتر است.

انواع کمیت خروجی در سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-2DP2

سنسور القایی در انواع مختلف و با ظرفیت و کاربری های گوناگون تهیه و روانه بازار شده است. هر کدام از آن هاکاربرد خاص خود را دارد و در صنعتی خاص قابل بهره گیری است و برخی از آنها به علت قابلیت بسیار زیادی که دارد توانای پشتیبانی از هر مدار و دستوری را دارد و می توان به عنوان مدیر بخش از آن استفاده نمود زیرا شمارنده و مدیریت کننده ای بسیار قابل اعتمادی است.

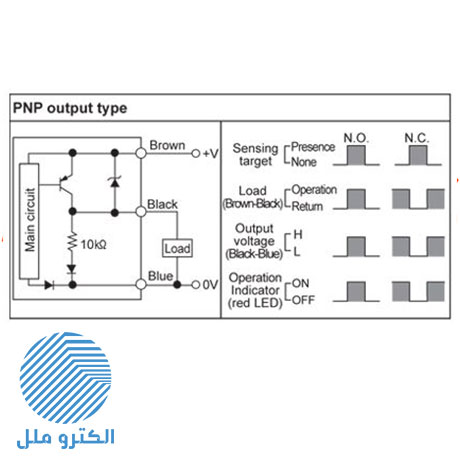

خروجی ترانزیستوری دارای 2 حالت PNP مثبت و NPN منفی می باشد و دو حالت نیز در عملکرد خود دارد که با عنوان “NO” در حالت عادی مدار باز و “NC” در حالت عادی مدار بسته موجود است. سنسور نامبرده دارای کمیت خروجی PNP است که بار مثبت را به عنوان کمیت خروجی خود انتخاب می کند و در واقع سیم مشکی دستورات ارسالی از سیم قهوه اب را اجرا می نماید. هم چنین این محصول در Normal Close است به این معنا که در صورت شناسایی و تشخیص فلز دستور قطع عملیات را صادر می کند. در محیط های خطرناک (Hazardous) و خطر آفرین به ویژه پتروشیمی ها و صنایع نفت وگاز از این نوع سنسور استفاده می شود .

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-2DP2

حداکثر فاصله ای که یک سنسور القایی قابلیت دیدن قطعه استاندارد (ابعاد قطعه استاندارد بر اساس سایز قطر سنسور یا ابعاد سنسور مورد آزمایش تعیین می شود و ضخامت آن 1 میلی متر و جنس آن آهن است) را دارد به عنوان فاصله دید آن سنسور تعریف می گردد. هر چه ابعاد سنسور بیشتر باشد فاصله دید نیز افزایش می یابد. این فاصله دید برای آهن تعریف می شود و برای سایر فلزات از ضرایب تصحیح استفاده می شود.

سنسور های القایی جایگزین مناسبی برای سیستم های قدیمی و میکروسوئیچ ها

با توجه به پیشرفت تکنولوژی، سنسور القایی جدیدی ساخته شد که فاصله دید آن ها برای تمامی فلزات یکسان است و ضریب k=1 است. همچنین سنسورهای ساخته شده که توانایی دیدن فلزات فریت فلزاتی که توانایی عبر شار مغناطیسی را دارند را داشته وسایر فلزات را اصلا نمی بینند. این سنسور دارای سر تخت و یا شیلد دار است که قسمت حساس سنسور داخل پوسته فلزی آن خواهد بود هم چنین می توان آن را در درون قطعه فلزی نصب نمود تا به راحتی بتواند دستورات را اجرایی و مدیریت نماید. نهایتا این محصول معرفی شده جزء سنسورهای حساس و بسیار پرطرفدار است که باعث می شود روند تولید به بهترین شکل ممکن اجرایی شود.


برق و صنعت بین الملل (الکتروملل) نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید. برای مشاهده سایر  سنسور های القایی می توانید از صفحه انواع سنسور های القایی استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور های القایی انتخاب کنید.

برند

AUTONICS

انتخاب گارانتی

شکل ظاهری

قطر سنسور استوانه ای

جنس بدنه سنسور

نوع نصب

فاصله دید به میلی متر

نو ع اتصال

تعداد سیم

ولتاژ تغذیه

کمیت خروجی

سرعت (فرکانس کاری)

نوع خروجی

طول سیم

جنس روکش سیم

درجه حفاظت

حداقل دمای کاری سانتی گراد

حداکثر دمای کاری (سانتی گراد)

استاندارد ها

هیسترزیس Hystersis

جریان مصرفی (جریان نشتی) سنسور

جریان خروجی سنسور

حفاظت های سنسور
