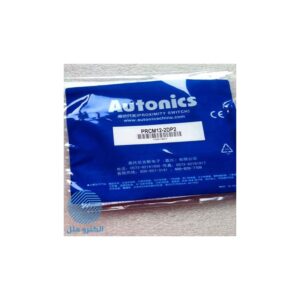

سنسور القایی آتونیکس PRCM12-2DP2

سنسور القایی آتونیکس PRCM12-2DP2 از سنسورهای القایی سری PRCM از برند Autonics می­ باشد، این سنسور به شکل استوانه­ ای قطر 12 میلی متر رزوه دار بوده و فاصله دید آن حداکثر 2 میلی متر است، این سنسور القایی دارای سه سیم بوده دارای کانکتور سوکتی است و جنس بدنه آن فلزی است.

تماس بگیرید

سنسور القایی آتونیکس PRCM12-2DP2
سنسور القایی آتونیکس PRCM12-2DP2

توضیحات اجمالی سنسور القایی آتونیکس سه سیمه استوانه ای PRCM12-2DP2 AUTONICS

سنسور القایی آتونیکس PRCM12-2DP2 از نظر ظاهر و ویژگی های اولیه دقیقا نمونه مشابه خود یعنی سنسور القایی PRCM12-2DP است. یکسان بودن ظاهر سنسور که استوانه ای است، تشابه در قطر سنسور که 12 میلی متر است. برابر بودن سرعت فرکانس کاری که برابر 1500 هرتز است، فاصله دید مشابه که حداکثر دو میلی متر است. اما تفاوتی اساسی در بین این دور سنسور القایی آتونیکس موجود است که در ادامه به آن اشاره می کنیم.

سنسور القایی زیر مجموعه ای از سنسور پراکیمیتی و یا سنسور مجاورتی است. هر سنسور القایی عرضه شده در بازار امکانی خاص را حتی در اندازه ای کوچک برای کاربر خود ایجاد میکند. مشابه بودن مولفه های فنی و تنها تفاوتی در ظاهر باعث ایجاد تمایزی اساسی می شود که به طور مثال میتوان سنسور استوانه را در مکانی بسیار کوچک استفاده نمود اما از سنسور مکعبی نمیتوان این استفاده را برد. سنسور القایی پرفروش ترین دسته حسگر است که سنسور القایی آتونیکس سه سیمه استوانه ای PRCM12-2DP2 AUTONICS زیر مجموعه این دست از حسگر به حساب می آید.

سنسور القایی آتونیکس سه سیمه استوانه ای PRCM12-2DP2 AUTONICS

ویژگی های سنسور القایی آتونیکس PRCM12-2DP2

  • نوع خروجی PNP
  • کمیتی خروجی NC
  • قطر سنسور 12 میلیمتر
  • فاصله دید حداکثر 2 میلیمتر
  • دارای استاندارد حفاظت IP67
  • قدرت فرکانس تشخیص 1500 هرتز
  • ولتاژ برق مورد نیاز 10 تا 30 ولت DC
  • شکل سنسور استوانه ای و دارای شیلد
  • مقاومت در بازه دمایی -25 تا +70 درجه سانتی گراد
  • جریان مصرفی (جریان نشتی) سنسور حداکثر 0.6 میلی آمپر

در خطوط بالا در مورد تشابهات و تفاوت های موجود بین دو سنسور القایی PRCM12-2DP و سنسور القایی 2PRCM12-2DP اشاره شد، اینک به شرح آن خواهیم پرداخت…

یکی از مشخصه های اصلی و بسیار مهم در هنگام خرید سنسور ویژگی نوع کمیتی خروجی است که به دو دسته Normal Open و Normal Close طبقه بندی می شود. کنتاکت های اول وصل یاNormal Close کنتاکت هایی هستند که در لحظه اول که هیچ نیرویی به اهرم وارد نشده است، کنتاکت در حالت وصل قرار دارد و نیروی الکتریسیته را از خود عبور می دهد. کنتاکت های اول قطع یاNormal Open کنتاکت هایی هستند که در لحظه اول که هیچ نیرویی به اهرم وارد نشده است، کنتاکت در حالت قطع قرار دارد و نیروی الکتریسیته را از خود عبور نمی دهد.
این ویژگی تفاوت اصلی این دو حسگر است که نکته ای بسیار ضروری به حساب می آید که در هنگام خرید سنسور بسیار اثر گذار است و در صورت نصب هر کدام از آنها مدار نتیجه ای بسیار متفاوت وجود دارد.

سنسور القایی آتونیکس سه سیمه استوانه ای PRCM12-2DP2 AUTONICS دارای رنگ قاعده ای نارنجی رنگ است که بیانگر PNP بودن سنسور است که شخصه ای است که توسط آن اعلام میدارد که بار خروجی از سنسور مثبت است و در هنگام نصب سنسور در مدار باید سیم مشکی را به قسمت مثبت مدار متصل نمود.

سنسور القایی آتونیکس سه سیمه استوانه ای PRCM12-2DP2 AUTONICS

تفاوت سنسور القایی PNP و سنسور القایی NPN

فرض کنید سنسور پراکسیمیتی را می خواهیم در مداری قرار دهیم که باید به کنتاکتوری متصل شود و دستوراتی برنامه ریزی شده را در مدار اجرایی کند. در دو روش PNP و NPN وضعیت و نوع سیم بندی بسیار گوناگون است که این امر با کمک سه سیم به رنگ های آبی، مشکی و قهوه ای سیم بندی انجام میپذیرد. در اتصال PNP بار مثبت از درون سنسور عبور میکند و به پایه مشکی خواهد رسید به همین دلیل سیم مشکی را به پایه مثبت کنتاتور و سیم آبی را به پایه منفی کنتاکتور وصل می نماییم. در سنسور NPN بار منفی از درون سنسور عبور کرده است و به پایه مشکی میرسد به همین جهت خروجی منفی است و باید سیم مشکی به پایه مشکی بسته شود و سیم قهوه ای به پایه مثبت. پس از نصب صحیح سیم ها در کنتاکتور سنسور شروع به کار خواهد نمود.

با توجه به توضیحات فوق می توان اینگونه نتیجه گرفت در صورتی که این ویژگی در هنگام خرید سنسور القایی نادیده گرفته شود حسگر قابلیت خود را از دست می دهد و عملکرد سیستم منفی میشود. برای جلوگیری از این مورد حتما باید با نمایندگی آتونیکس مشورت نموده و یا به دقت مشخصات فنی سنسور القایی آتونیکس سه سیمه استوانه ای PRCM12-2DP2 AUTONICS را مطالعه کنید تا پس از خرید سنسور و نصب آن در مدار با مشکل مواجه نشوید.

سنسور القایی آتونیکس سه سیمه استوانه ای PRCM12-2DP2 AUTONICS

مشخصات فنی سنسور القایی آتونیکس سه سیمه استوانه ای PRCM12-2DP2 AUTONICS

سنسور القایی آتونیکس سه سیمه استوانه ای PRCM12-2DP2 AUTONICS به صورت غیر ارتباطی و بدون اینکه جسمی را لمس کند آن را شناسایی می کند. البته جسم بیان شده باید در میان دسته فلزات باشد و در غیر این صورت شناسایی نمی شود. هم چنین فلز تعریف شده برای این دست از حسگر ها فلز آهن است که می توان با مشاوره و پیاده سازی نکاتی کلیدی این فلز را در مدار تغییر داد.


برق و صنعت بین الملل (الکتروملل) نمایندگی آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید. برای مشاهده سایر  سنسور های القایی می توانید از صفحه انواع سنسور های القایی استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور های القایی انتخاب کنید.

برند

AUTONICS

انتخاب گارانتی

شکل ظاهری

قطر سنسور استوانه ای

جنس بدنه سنسور

نوع نصب

فاصله دید به میلی متر

تعداد سیم

ولتاژ تغذیه

کمیت خروجی

سرعت (فرکانس کاری)

نوع خروجی

درجه حفاظت

حداقل دمای کاری سانتی گراد

حداکثر دمای کاری (سانتی گراد)

استاندارد ها

هیسترزیس Hystersis

جریان مصرفی (جریان نشتی) سنسور

جریان خروجی سنسور

حفاظت های سنسور
