سنسور القایی آتونیکس PR12-4DN2

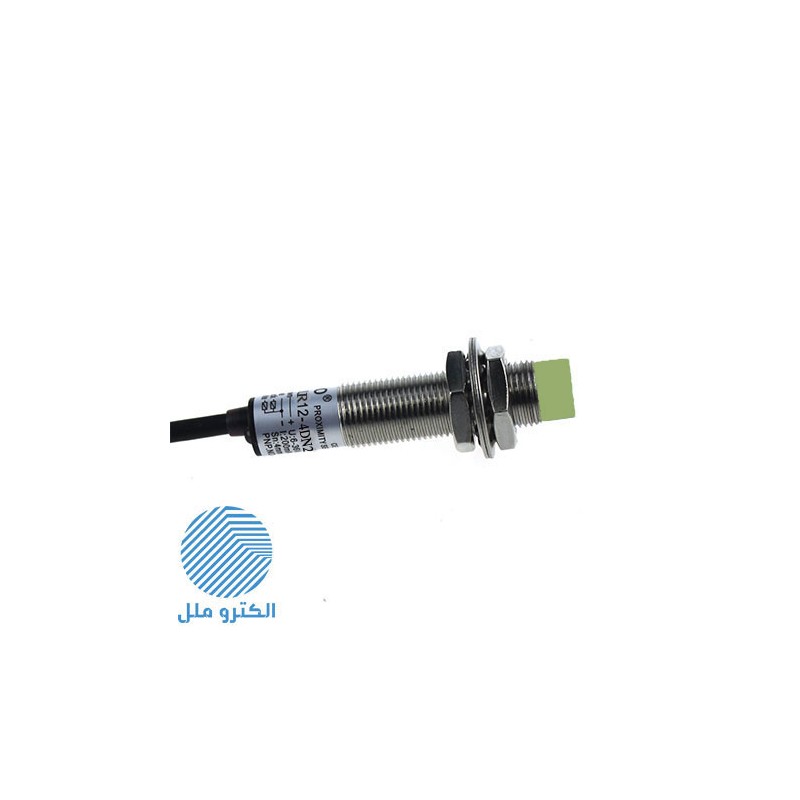

سنسور القایی آتونیکس PR12-4DN2 از سنسورهای القایی سری PR از برند Autonics می­ باشد، این سنسور به شکل استوانه­ ای قطر 12 میلی متر رزوه دار بوده و فاصله دید آن حداکثر 4 میلی متر است، این سنسور القایی دارای سه سیم بوده و جنس بدنه آن فلزی است.

تماس بگیرید

سنسور القایی آتونیکس PR12-4DN2
سنسور القایی آتونیکس PR12-4DN2

سنسور القایی آتونیکس PR12-4DN2 در واقع جایگزین جدید میکروسوییچ های مکانیکی محسوب می شوند. این قطعات نسل جدیدی از امکانات را وارد صنایع نمودند.

توضیحات اجمالی سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DN2

اگر به ظاهر سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DN2 دقت کنیم متوجه هیچ گونه تفاوتی با مدل های مشابه خود از کمپانی آتونیکس نخواهیم شد اما این فقط ظاهر ماجراست و داستان به شکل دیگری است. وجود تمایزات بسیار حساس و دقیق در تک تک قطعات به کار رفته در درون سنسور موجب ایجاد تفاوتی بسیار حساس است. شاید ظاهر رزوه دار و شیلد دار و وجود سیم 2 متری هیچ کدام وجه تمایزی را ایجاد نکند اما در قطعات صنعتی این تشابهات و حتی تمایزات بی دلیل نخواهد بود.

سنسور مجاورتی چیست

سنسورهای مجاورتی یا پراکسیمیتی سنسورها که شامل سنسورهای القایی Inductive Sensor، سنسورهای خازنیCapacitive Sensor و سنسورهای مغناطیسیMagnetic Sensor هستند.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DN2

سنسور القایی آتونیکس PR12-4DN2 غیر تماسی بوده و دارای سرعت بسیار بالاتری نسبت به میکروسوییچ های مکانیکی هستند. از آنجا که سنسورهای مجاورتی تقریبا بدون قسمت متحرک هستند، فرسایش آنها کم و طول عمر آنها نسبت به میکروسوییچ بسیار بیشتر است. سنسور های مجاورتی از نظر IP ( مقاومت در برابر ذرات جامد و مایع ) نیز دارای مقاومت بیشتر و بالاتری می باشند و به همین دلیل گستره کاربرد بیشتری نسبت به میکروسوییچ ها دارند. این سنسورها با اینکه دارای مدارات الکترونیکی هستند ولی در برابر نویز مقاوت خوبی داشته و نویزهای بیرونی تاثیر ناچیزی بر عمکلرد آنها دارند.

سنسورهای القایی(Inductive Sensor) از جمله سنسورهای مجاورتی (Proximity Sensor) می باشند. این سنسورها قابلیت دیدن اجسام فلزی در فاصله معینی را دارند و به همین خاطر به آنها “سنسورهای حساس به فلز” نیز اطلاق می گردد. سنسورهای القایی با توجه به نحوه عملکرد آنها که بر اساس ایجاد یک میدان الکترومغناطیسی در خارج از سنسور است به عنوان ” سنسورهای الکترو مغناطیسی” نیز شناخته می شوند.

سنسور های القایی به دلیل تنوع بالا در شکل و ظاهر در مکان های مختلفی قابل استفاده می باشد. سنسور القایی به شکلهای استوانه ای، مکعبی، حلقه ای و یو (U) شکل ساخته می شوند. البته باید دقت داشت با توجه به تولید سنسورهای جدید، باید انتظار دیدن اشکال جدید از این نوع سنسورها را نیز داشت.

روش کار سنسور القایی آتونیکس PR12-4DN2

سنسور القایی یا سنسور الکترومغناطیسی برای تشخیص اجسام فلزی به کار می رود ولی حضور جسم غیر فلزی را تشخیص نمی دهند. خروجی این سنسور ها می تواند جهت فرمان مستقیم به رله ها، شیرهای برقی، سیستمهای اندازه گیری و مدارات کنترل الکتریکی استفاده شود.

سنسورهای حساس به فلز بر اساس اصل Eddy Current Killed Oscillator ساخته و طراحی شده اند که با استناد به آن می توان گفت که دقت این سنسور ها و کارایی آنها بی نظیر خواهد بود.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DN2

سنسورهای القایی یا الکترو مغناطسی از چهار بخش تشکیل شده اند که هر کدام دنیایی از ویژگی ها را با خود به همراه دارد و آشنایی با عملکرد هر کدام به صورت تک و عملکرد دسته جمعی آنها تاثیر بسیار زیادی بر شناخت ما از سنسور خواهد داشت و به کمک آنها می توانیم سنسور ها را بیشتر و بهتر بشناسیم و در هنگام خرید سنسور القایی آتونیکس اطلاعات کامل تری در اختیار داشته باشیم. کویل یا همان سیم پیچ، نوسان ساز، مدار اشمیت تریگر و یک مدار خروجی تشکیل شده است. نوسان ساز، یک مدار القایی خازنی تنظیم شده است که یک فرکانس رادیویی تولید می کند. میدان الکترومغناطیسی تولید شده توسط نوسان ساز به وسیله ی سیم پیچ از جلوی سنسور خارج می شود.

مشخصات فنی سنسور القایی آتونیکس PR12-4DN2

هر سنسور علاوه بر ظاهر کارایی های خاص خود را داراست که کمی از آنها وابسته به نوع شکل ظاهری آن است وبخشی از آن به قطعات به کار رفته در آن در هنگام تولید است. استوانه ای بودن محصول موجب شده تا به راحتی بتواند در هر قطعه ای جای گیرد و قطر 12 میلی متری آن به فلز کمک می کند تا در فاصله دید 4 میلی متری شناسایی شود. این ویژگی ها و موارد ی از این قبیل همگی به صورت مستقیم با یکدیگر در ارتباط هستند و بر روی هم تاثیر می گذارند.

در سنسورهای استوانه ای این میدان مغناطیسی از قاعده استوانه و در سنسورهای مکعبی از قسمتی که با علامت ضربدر مشخص شده خارج می گردد. مدار، یک فیدبک از میدان الکترومغناطیسی دریافت می کند و عمل نوسان ساز را ادامه می دهد. نزدیک شدن یک قطعه فلزی باعث به وجود آمدن جریان های گردابی در قطعه گردیده و این عمل سبب جذب انرژی میدان می شود و در نتیجه دامنه اسیلاتور کاهش می یابد.

از آنجا که طبقه دمدولاتور، آشکارساز دامنه اسیلاتور است در نتیجه، کاهش دامنه اسیلاتور توسط این قسمت به طبقه اشمیت تریگر منتقل می شود. کاهش دامنه اسیلاتور باعث فعال شدن خروجی اشمیت تریگر گردیده و این قسمت نیز به نوبه خود باعث تحریک طبقه خروجی می شود.
به عبارت دیگر هرچه جسم نزدیک تر باشد، میزان کاهش میدان مغناطیسی بیشتر است. مدار اشمیت تریگر اندازه خروجی نوسان ساز را به صورت پیوسته بررسی می کند و در صورتی که از یک مقدار از پیش تعیین شده پایین تر رود وضعیت رله خروجی را تغییر می دهد. هنگامی که جسم خارجی از مقابل سنسور دور می شود، میدان مغناطیسی افزایش می یابد و هنگامی که از حد تعیین شده بیشتر شود، مدار رله خروجی را به وضعیت اولیه خود تغییر حالت می دهد.

خروجی سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DN2

سنسورهای القایی (حساس به فلز) دارای دو حالت خروجی دیجیتال و آنالوگ است که سنسور القایی آتونیکس PR12-4DN2 دارای خروجی دیجیتال می باشد. در واقع خروجی دیجیتال به نوعی از خروجی گفته می شود که در صورت قرار گرفتن فلز در فاصله دید سنسور، فعال شده و خروجی (صفر یا یک) تولید می کند. این خروجیِ صفر و یک میتواند به صورت ترانزیستوری و یا رله ای باشد. منظور از صفر خروجی منفی و یک خروجی مثبت است.

در مدل ترانزیستوری، عمل قطع و وصل توسط ترانزییستور انجام میشود. سنسورهای القایی با خروجی ترانزیستوری سرعت قطع و وصل بالاتر داشته و عمر بیشتری نسبت به مدل رله ای دارند. سنسور مورد بحث دارای خروجی NPN است به این معنا که سیم آبی با انتقال کامل بار منفی به سیم مشکی مدار رامنفی نموده و عملیات بدینگونه در هر لوپ به پایان می رسد.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DN2 به صورت سه سیمه بودن و با خروجی نرمال کلوز عملکرد را خاتمه می دهد. نرمال کلوز NC به معنای بسته بودن مدار در حالت عالی است و در صورت سنس و تشخیص فلز مدار را برای آغاز عملیات بار می کند. تفاوت نرمال کلوز و نرمال اپل در صنایعی خاص بسیار قابل لمس است و به نحوه و نیاز مجموعه بستگی دارد.با توجه به نکات گفته شده به نتیجه می رسیم که برای سنسورهای القایی سه سیمه حالات زیر قابل تصور هستند.

  •  PNP-NO
  •  PNP-NC
  •  NPN-NO
  •  NPN-NC

برف مصرفی سنسور یاد شده به صورت DC است که مقدار مورد آن 10 تا 30 ولت دی سی است. این برق مورد نیاز می تواند به هر طریقی وارد سنسور شود و تولید کننده آن اهمیتی ندارد. باتری، ژنراتور و… می توانند همگی در صورت ارائه این برق مورد نیاز با شرایط گفته شده توانایی و قابلیت ارائه برق را دارا هستند.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DN2

فاصله دید سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DN2 برای تشخیص فلز
همانطور که در ابتدایی ترین پاراگراف بیان شد و در خطوط دیگر این محصول به آن پرداختیم فاصله دید و قطر و یا سطح مقطع سنسور است که با کمک آن می تواند میزان فاصله دید را مشخص نماید. اما این فاصله برای چه فلزی است و با چه میزان چگالی؟ برای پاسخ به این سوالات و سوالات مشابه آشنایی به تمامی قطعات به کار رفته در تهیه و ساخت سنسور ضروری است که این کار در عهده تمامی افراد نیست به همین دلیل بر آن شدیم تا با ارائه توضیحاتی تخصصی با بیانی آسان بتوانیم قدمی بزرگ در این منظور داشته باشیم.

بر اساس تعریف حداکثر فاصله ای که یک سنسور القایی قابلیت دیدن قطعه استاندارد (ابعاد قطعه استاندارد بر اساس سایز قطر سنسور یا ابعاد سنسور مورد آزمایش تعیین می شود و ضخامت آن 1 میلی متر و جنس آن آهن است) را دارد به عنوان فاصله دید آن سنسور تعریف می گردد. هر چه ابعاد سنسور بیشتر باشد فاصله دید نیز افزایش می یابد. این فاصله دید برای آهن تعریف می شود و برای سایر فلزات از ضرایب تصحیح استفاده می شود.


برق و صنعت بین الملل (الکتروملل) نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید. برای مشاهده سایر  سنسور های القایی می توانید از صفحه انواع سنسور های القایی استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور های القایی انتخاب کنید.
