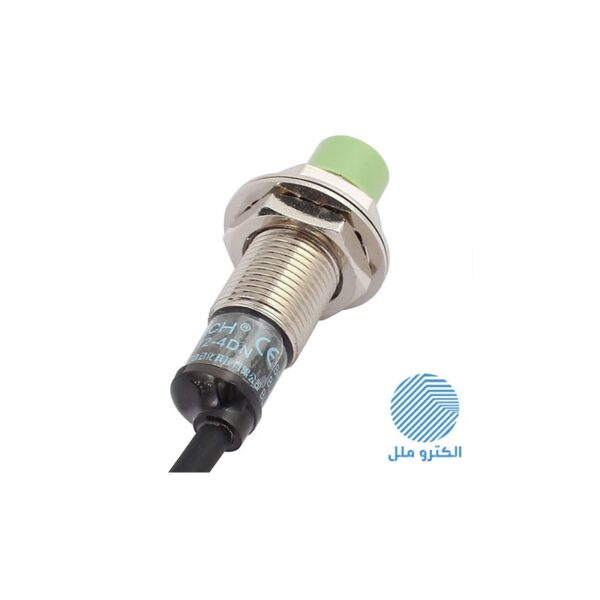

سنسور القایی آتونیکس PR12-4DN

سنسور القایی آتونیکس PR12-4DN از سنسورهای القایی سری PR از برند Autonics می­ باشد، این سنسور به شکل استوانه­ ای قطر 12 میلی متر رزوه دار بوده و فاصله دید آن حداکثر 4 میلی متر است، این سنسور القایی دارای سه سیم بوده و جنس بدنه آن فلزی است.

10,000 تومان

سنسور القایی آتونیکس PR12-4DN
سنسور القایی آتونیکس PR12-4DN

سنسور القایی آتونیکس PR12-4DN از جمله سنسور های نسل جدید شامل قطعات اکترونیکی و صنعتی هستند که کاربردهای بسیار فراوانی در تمامی صنایع کوچک و بزرگ و حتی محصولات برقی دارد.

توضیحات اجمالی سنسور القایی آتونیکس PR12-4DN

سنسور القایی آتونیکس PR12-4DN محصولی کوچک با ویژگی هایی بزرگ است که توانسته در کمترین زمان بیشترین خدمات را در سیستمی که در آن حضور دارد عملی نماید.

سنسور القایی آتونیکس PR12-4DN زیر دسته ای از محصولاتی استکه جایگزین میکروسوئیچ ها شده اند. این محصولات به صورت غیر تماسی و فقط با نزدیک شدن فلز به خود دستورات تنظیم شده و برنامه ریزی شده را اجرا می کنند. این دستورات مطابق پیش فرض دستگاه و سیستم کاملا متفاوت است و باید با توجه به قابلیت هر کدام در مدار نصب و راه اندازی شود. سرعت بیشتر در تجزیه و تحلیل اطراف و درک بهتر فلز و سرعت بالا در ارسال دستور از برتری های آن نسبت به میکروسوئیچ هاست. این قطعات از فرسایش کمتر و عمر بیشتری برخوردارند که این دلایل را می توان از دلایل منقرض شدن نسل میکروسوئیچ ها دانست.

سنسور-القایی-آتونیکس-autonics-استوانه-ای-سه-سیمه-pr12-4dn

مشخصات فیزیکی سنسور القایی آتونیکس PR12-4DN

سنسور القایی آتونیکس با توجه به نوع عملکرد و محلی که مورد استفاده قرار می گیرند از استاندارد های مختلفی تبعیت می کنند اما استانداد IP67 یکی از استاندارد های متداول در آنهاست که به دلیل مقاومت در برابر گرد و خاک و غبار و آب استفاده می شود. ذرات معلق در هوا تاثیری بر عملکرد محصول نداشته و خللی در کار ایجاد نمی نماید. در واقع این سنسور ها با تبعیت از استاندارد مذکور عملکردی فوق العاده را به معرض نمایش می گذارند.

قطر 12 میلی متری در سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DN موجب می شود تا با قرار گیری فلز در فاصله دید حداکثر 4 میلی متری به خوبی تشخیص داده شود و دستورات لازمه به سرعت به دستگاه انتقال یابد. تکنولوژی پیشرفته این محصول باعث شده تا روند کار بدون نظارت به درستی انجام شود و هر سنسور را بتوان مسئول واحد خود برای صحت هر کار استخدام نمود و از عملکرد مثبت مجموعه اطمینان حاصل نمود. همانطور که بیان شد هر سنسور قابلیت هایی خاص دارد به همین منظور برای دست یافتن به این آمال انتخاب صحیح سنسور از موارد اصلی است که باید با دانش ویژه انجام گیرد.

مشخصات فنی سنسور القایی آتونیکس PR12-4DN

قطعا جزئیات و مشخصات فنی این محصول از اهمیت بسیار زیادی برخوردار است و با انتخاب و خرید سنسور القایی باید با مطالعه کامل توضیحات و جدول مشخصات فنی محصول صورت گیرد. قطر 12 میلی متری سنسور به همراه فاصله دید حداکثر  4 میلی متری از نکات بارزی است که در نام هر محصول نیز به خوبی گنجانده شده است. این دو عدد خود دریایی از اطلاعات را به کاربر ارائه می کند. تشخیص فلز آهن در فاصله حداکثر  4 میلی متری ویژگی است که به کمک آن می توان حدس زد که در صورت نزدیک شدن هر فلز دیگری این فاصله دید کمتر خواهد شد.

استوانه ای بودن سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DN از دیگر ویژگی هایی است که به کمک آن می توان متوجه شد که آیا میشود محصول را در هر فضایی گنجاند که به راحتی بتواند وظایف محوله را به خوبی انجام دهد یا خیر. تبعیت از اصل ECKO موجب شده تا سنسور ااقایی PR12-4DN، فلزات مختلف را در فاصله دیدهای گوناگون بررسی نماید.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DP

سنسور القایی یا الکترو مغناطیس از 4 بخش کویل سیم پیچ، نوسان ساز، مدار اشمیت تریگر و یک مدار خروجی تشکیل شده است. نوسان ساز، یک مدار القایی خازنی LC تنظیم شده است که یک فرکانس رادیویی تولید می کند. میدان الکترومغناطیسی تولید شده توسط نوسان ساز به وسیله ی سیم پیچ از جلوی سنسور خارج می شود. در سنسورهای استوانه ای این میدان مغناطیسی از قاعده استوانه و در سنسورهای مکعبی از قسمتی که با علامت ضربدر مشخص شده خارج می گردد. مدار، یک فیدبک از میدان الکترومغناطیسی دریافت می کند و عمل نوسان ساز را ادامه می دهد. نزدیک شدن یک قطعه فلزی باعث بوجود آمدن جریانهای گردابی در قطعه گردیده و این عمل سبب جذب انرژی میدان می شود و در نتیجه دامنه اسیلاتور کاهش می یابد.

از آنجا که طبقه دمدولاتور، آشکارساز دامنه اسیلاتور است در نتیجه، کاهش دامنه اسیلاتور توسط این قسمت به طبقه اشمیت تریگر منتقل می شود. کاهش دامنه اسیلاتور باعث فعال شدن خروجی اشمیت تریگر گردیده و این قسمت نیز به نوبه خود باعث تحریک طبقه خروجی می شود. به عبارت دیگر هرچه جسم نزدیک تر باشد، میزان کاهش میدان مغناطیسی بیشتر است. مدار اشمیت تریگر اندازه خروجی نوسان ساز را به صورت پیوسته بررسی می کند و در صورتی که از یک مقدار از پیش تعیین شده پایین تر رود وضعیت رله خروجی را تغییر می دهد. هنگامی که جسم خارجی از مقابل سنسور دور می شود، میدان مغناطیسی افزایش می یابد و هنگامی که از حد تعیین شده بیشتر شود، مدار رله خروجی را به وضعیت اولیه خود تغییر حالت می دهد.

خروجی سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DN

سنسورهای القایی (حساس به فلز) دارای دو حالت خروجی دیجیتال و آنالوگ می باشد. که سنسور القایی آتونیکس PR12-4DN کاملا دیجیتال و سه سیمه بوده و با توجه به قرار گرفتن فلز در فاصله دید،سنسور فعال شده و خروجی (صفر یا یک) تولید می کند. این خروجی صفر و یک می تواند به صورت ترانزیستوری و یا رله ای باشد. که بسته به نوع محصول ساخته شده متفاوت است. هم چنین لازم به ذکر است که در مدل ترانزیستوری، عمل قطع و وصل توسط ترانزییستور انجام می پذیرد. سنسورهای القایی با خروجی ترانزیستوری سرعت قطع و وصل بالاتر داشته و عمر بیشتری نسبت به مدل رله ای دارند. که باید این نکته را برای خرید محصولی مرغوب مد نظر داشت.

سنسور های القایی عموما 2 و یا 3 و یا 4 سیمه هستند که بر اساس سیم های خروجی خود خدماتی خاص را ارائه می دهند. خروجی 2 سیمه و 3 سیمه کاملا با یکدیگر متفاوت است و شاید به همین دلیل است که آتونیکس را می توان معجزه گر قرن در صنعت سنسور دانست. سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR12-4DN سه سیمه بوده که موجب می شود به واسطه آن با همکاری سیم مشکی بار منفی از مدار خارج شود. در واقع مدار در حالت عادی باز است و در صورت مواجهه به فلز دستور بسته شدن مدار را صادر می کند. بنابراین برای سنسورهای القایی سه سیمه حالات زیر قابل تصور هستند.

  •  PNP-NO
  •  PNP-NC
  •  NPN-NO
  •  NPN-NC

سنسور-القایی-آتونیکس-autonics-استوانه-ای-سه-سیمه-pr12-4dn

تعریف فاصله دید سنسور القایی آتونیکس

بر اساس تعریف حداکثر فاصله ای که یک سنسور القایی قابلیت دیدن قطعه استاندارد ابعاد قطعه استاندارد بر اساس سایز قطر سنسور یا ابعاد سنسور مورد آزمایش تعیین می شود و ضخامت آن 1 میلی متر و جنس آن آهن است را دارد به عنوان فاصله دید آن سنسور تعریف می گردد. هر چه ابعاد سنسور بیشتر باشد فاصله دید نیز افزایش می یابد. این فاصله دید برای آهن تعریف می شود و برای سایر فلزات از ضرایب تصحیح استفاده می شود. جدول ضریب تصحیح برای چند فلز دیگر در زیر آمده است. با توجه به پیشرفت تکنولوژی، سنسورهای القایی جدیدی ساخته شده اند که فاصله دید آنها برای تمامی فلزات یکسان است و ضریب k=1 است. همچنین سنسورهایی ساخته شده اند که توانایی دیدن فلزات فریت فلزاتی که توانایی عبر شار مغناطیسی را دارند را داشته وسایر فلزات را اصلا نمی بینند.

سنسور القایی از نظر نوع نصب به دو دسته زیر تقسیم می شوند…

  • سر تخت شیلد
  • سر دار غیر شیلد

در سنسورهای غیر شیلد قسمت حساس سنسور خارج از پوسته فلزی آن می باشد. فاصله سوئیچینگ این نوع سنسورها بیشتر از سنسورهای سرتخت می باشد. اما فرکانس سوئیچینگ آن در مقایسه کمتر است. سنسورهای سرتخت را می توان درون قطعه فلزی نصب کرد ولی اگر سنسور سردار درون قطعه فلزی نصب شود دچار خطا خواهد شد. سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمهPR12-4DN دارای سر تخت است که به اصطلاح به آن شیلددار گویند.


برق و صنعت بین الملل (الکتروملل) نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید. برای مشاهده سایر  سنسور های القایی می توانید از صفحه انواع سنسور های القایی استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور های القایی انتخاب کنید.

برند

AUTONICS

انتخاب گارانتی

شکل ظاهری

قطر سنسور استوانه ای

جنس بدنه سنسور

نوع نصب

فاصله دید به میلی متر

نو ع اتصال

تعداد سیم

ولتاژ تغذیه

کمیت خروجی

سرعت (فرکانس کاری)

نوع خروجی

طول سیم

جنس روکش سیم

درجه حفاظت

حداقل دمای کاری سانتی گراد

حداکثر دمای کاری (سانتی گراد)

استاندارد ها

هیسترزیس Hystersis

جریان مصرفی (جریان نشتی) سنسور

جریان خروجی سنسور

حفاظت های سنسور

Autonics-PR-Catalog.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Technical-Discription.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Proximity-Sensor-Applications-Autonics.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Uroper-Usage.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

Inductive-Sensor-Ordering-Information.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
