سنسور القایی آتونیکس (Autonics) PR30-10DN

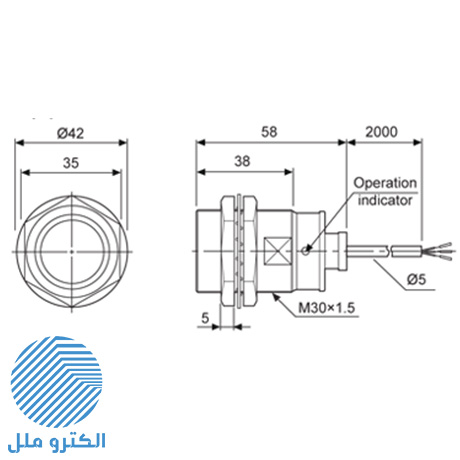

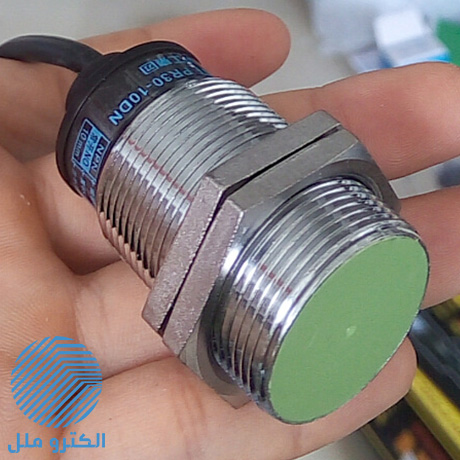

PR30-10DN از سنسورهای القایی سری PR از برند Autonics می­ باشد، این سنسور به شکل استوانه­ ای قطر 30 میلی متر رزوه دار بوده و فاصله دید آن حداکثر 10 میلی متر است، این سنسور القایی دارای سه سیم بوده و جنس بدنه آن فلزی است.

تماس بگیرید

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DN
سنسور القایی آتونیکس (Autonics) PR30-10DN

توضیحات اجمالی سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DN

افزایش قطر سنسور ویژگی بسیار مهمی است که با توجه به نیاز هر پروژه می توان از آن استفاده نمود. گاهی محل قرار گیری سنسور کوچک است و یا گاهی نیاز است سنسور از فاصله ای دورتر فلز را شناسایی کند. این موارد و نکاتی مشابه، همگی دست به دست یکدیگر میدهند و مشخصات ظاهری و فنی حسگر مورد نظر را مشخص میسازند که این نکته ها در مورد تمامی پروژه ها صادق است. سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DN محصولی تخصصی با قطر 3 سانتی متر است که به وسیله آن میتوان در فاصله ای 1 سانتی متری از خود آهن را شناسایی کند.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DN

نقاط قوت سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DN

هر سنسور القایی آتونیکس بسته به ویژگی هایی که دارد میتواند در مدارهای گوناگونی نصب شود و متناسب با نوع برنامه ریزی اقداماتی که تحت فرمان دارد را انجام دهد. این اقدامات بسته به نیاز مجموعه و روند تولید متفاوت است و در نمونه های مختلف از شمارنده قطعه های تولید شده و یا جداسازی قطعه های تولیده شده معیوب از سالم و… کارایی دارد. حتی در تجهیزات آسانسور جهت اعلام دستور حرکت و یا توقف نیز می توان از سنسور القایی آتوتیکس استفاده نمود.

وجود قطر 3 سانتیمتری به سنسور این امکان را میدهد که با ارسال فرکانس 400 هرتزی در یک دوره زمانی معین به تشخیص فلز بپردازد که این عمل در صورت مشاهده فلز تا 1سانتی خود قطع و مدار برای انجام عملیات آغاز به کار می کند. این روند به صورت مداوم و همیشگی ادامه دارد مگر آنکه طبق برنامه ریزی های مشخص شده زمانی خاص را برای این روند در نظر گرفته باشید. دقت بالا، کم مصرف بودن، طول عمر بالا از نکات مهم سنسور القایی PR30-10DN است.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DN

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DN حسگری هوشمند و دقیق

سنسور القایی برای شناسایی فلز طراحی شده است و در صورتی که هر شی به غیر فلز به آن نزدیک شود و حتی به آن متصل شود برای سنسور قابل شناسایی نخواهد بود. حتی فلز هایی که از استاندارد مورد نظر برای تشخیص برخوردار نیستند نیز این محصول پشتیبانی نمیکند و در هنگام استفاده از آنها مدار دچار افت کیفیت خواهد شد. فلز مورد تائید برای تخیص توسط سنسور آهن است و در صورت نیاز به تغییر آن حتما باید از جدول ضرایب صحیح استفاده شود که بتوان متناسب با آن در محل قراردهی سنسور و … تغییرات را اعمال نمود. همچنین توصیه می شود برای این کار با کارشناس فنی آتونیکس مشورت نمائید.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DN ساخته شده با استاندارد های جهانی

آتونیکس برای تولید سنسور از استاندارد های مورد تائید اروپا استفاده کرده است که بتواند با کمک آنها سنسور القایی تولید شده را برای هر پروژه و روند تولیدی آماده کند. همگام سازی سنسور به کمک پیاده سازی موارد درج شده در استاندارد CE است که اکثر تجهیزات صنعتی از این استاندارد برخوردار هستند. استاندارد IP67 برای مقامت در مقابل گرد و غبار و آب در نظر گرفته شده است و تولید محصولات بر اساس اصل ECKO نیز موجب میشود تا سنسور روند کار خود را با کمک میدان مغناطیسی تولید شده اجرایی سازد. میدان مغناطیسی توسط سیم پیچ، مدار اشمیت، نوسان ساز و یک مدار خروجی ایجاد میشود.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DN

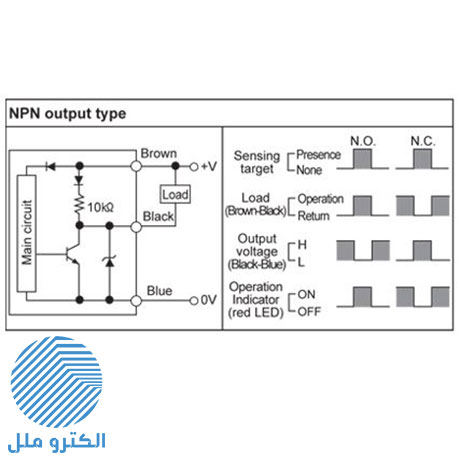

سنسور القایی PR30-10DN محصولی شیلددار و استوانه ای شکل است که به واسطه این دو ویژگی به راحتی میتواند در یک قطعه فلزی دیگر جهت تشخیص بهتر و دقیقتر قرار بگیرد. هم چنین این سنسور القایی دارای کمیت NPN است که بار خروجی آن به صورت منفی است. دیگر نکته ای که سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DN را خاص میکند عملکرد کنتاکتور است که به صورت Normal Open و یا همان NO است که مدار در حالت عادی باز است و در صورت دریافت سیگنال مبنی بر حضور فلز آهن مدار بسته خواهد شد.

ولتاژ مورد نیاز سنسور القایی PR30-10DN برابر 10 تا 30 ولت DC است که به واسطه ای این مقدار ولتاژ میتواند تا 400 هرتز را در فاصله مشخص به صورت مکرر ارسال و دریافت نماید.


برق و صنعت بین الملل (الکتروملل) نمایندگی آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید. برای مشاهده سایر  سنسور های القایی می توانید از صفحه انواع سنسور های القایی استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور های القایی انتخاب کنید.

برند

AUTONICS

انتخاب گارانتی

شکل ظاهری

قطر سنسور استوانه ای

جنس بدنه سنسور

نوع نصب

فاصله دید به میلی متر

نو ع اتصال

تعداد سیم

ولتاژ تغذیه

کمیت خروجی

سرعت (فرکانس کاری)

نوع خروجی

طول سیم

جنس روکش سیم

درجه حفاظت

حداقل دمای کاری سانتی گراد

حداکثر دمای کاری (سانتی گراد)

استاندارد ها

هیسترزیس Hystersis

جریان مصرفی (جریان نشتی) سنسور

جریان خروجی سنسور

حفاظت های سنسور
