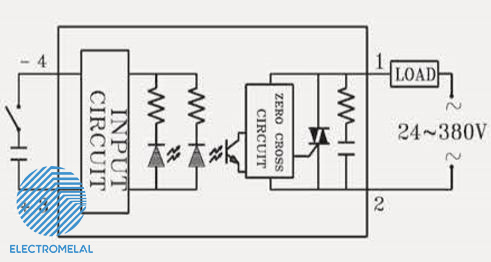

رله فیوز دار فوتک SSR-F-10DA

رله فیوز دار فوتک SSR-F-10DA از SSR های سری SSR-F می‌باشد. این رله فیوز دار تک فاز بوده و جریان خروجی آن 10 آمپر می‌باشد. ورودی این رله فیوز دار (32-4) VDC بوده و ولتاژ خروجی آن (380-24) VAC است.

تماس بگیرید

رله فیوز دار فوتک SSR-F-10DA
رله فیوز دار فوتک SSR-F-10DA

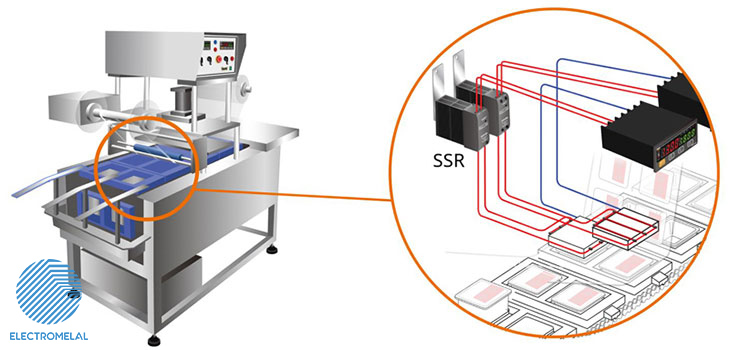

رله فیوز دار در واقع همان رله حالت جامد یا SSR است که مجهز به فیوز حفاظتی می‌باشد. رله حالت جامد یک عنصر الکترونیکی نیمه هادی است که عملکردی مشابه کنتاکتورها دارد، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در صورت رخ دادن اتصال کوتاه در خروجی رله حالت جامد، SSR قطعا می‌سوزد. جهت جلوگیری از سوختن رله باید از فیوزهای ذوب سریع “Fast Fuse” با توجه به کاتالوگ استفاده کرد.

رله فیوز دار فوتک SSR-F-10DA

ساختار رله فیوزدار

در رله فیوز دار 2 بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند. در رله فیوز دار امکان نصب فیوز حفاظتی در خارج از خود رله یا روی خود رله به صورت کامپکت وجود دارد. با توجه به اینکه با بالا رفتن دما امکان سوختن رله وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به رله ساده معروفند.
باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در جریان‌های بالا به دلیل تولید حرارت زیاد و سوختن رله حالت جامد از هیت سینک باید استفاده شود.

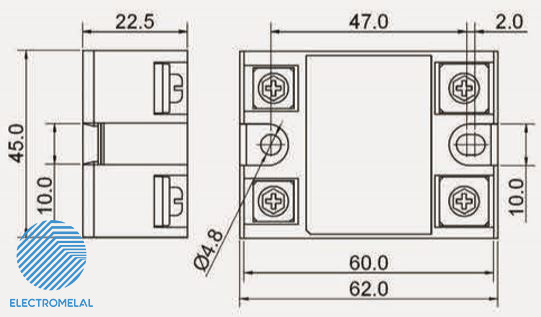

مشخصات فنی رله فیوز دار

رله حالت جامد دارای محدوده جریان 1 تا 800 آمپر در مدل‌های تک‌فاز و سه فاز هستند. رله فیوز دار تک فاز دارای 4 ترمینال و رله فیوز دار سه فاز دارای 8 ترمینال است.

رله فیوزدار فوتک SSR-F-10DA تک فاز است.

رله فیوز دار فوتک SSR-F-10DA

از نظر نوع بار می‌توان رله فیوز دار را به اهمی، موتوری، جریان مستقیم و جریان متناوب تقسیم کرد. در انتخاب رله فیوز دار باید به نوع بار دقت داشت و رله مناسب بار را انتخاب کرد.

انواع رله فیوز دار از نظر نوع ورودی

رله فیوز دار می تواند جهت قطع و وصل مدار الکتریکی (دقیقا مانند یک کلید ) عمل نموده یا جهت کنترل ولتاژ مدار استفاده گردد. ورودی انواعی که جهت قطع و وصل مدار استفاده می‌شوند عموما دارای مقادیر (4-30) VDC یا (100-240) VAC می‌باشند که با مراجعه به کاتالوگ عدد دقیق قابل مشاهده است. با اعمال ولتاژ تحریک به رله فیوز دار، SSR روشن شده و از حالت قطع به حالت وصل می‌رود و مدار خروجی آن بسته شده و موجب برقراری مدار الکتریکی در خروجی می‌گردد.

ورودی رله فیوز دار فوتک SSR-F-10DA مقدار VDC (4-32) است.

در صورتی که رله فیوز دار به منظور کنترل ولتاژ باشد ورودی آن اغلب به صورت (4-20)mA یا (0-10)V و یا ورودی اهمی است. با اعمال این سیگنال‌های ورودی، خروجی ولتاژ به صورت خطی تغییر می‌یابد. برای استفاده از رله فیوز دار با ورودی اهمی باید از پتاسیومتر مناسب با توجه به ورودی رله استفاده کرد.

رله فیوز دار فوتک SSR-F-10DA

نکات مهم در هنگام خرید رله فیوز دار:

1- نوع ورودی و خروجی رله
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

مزایای رله فیوز دار

سرعت قطع و وصل بسیار بالا نسبت به مدل‌های الکترومکانیکی
عدم ایجاد جرقه هنگام سوییچینگ
مناسب برای استفاده در محل‌هایی که امکان انفجار و احتراق وجود دارد.
طول عمر بالا (به دلیل نداشتن قطعه مکانیکی)
مقاومت بالا در برابر لرزش و ضربه
عملکرد بدون صدا
ابعاد بسیار کوچک
طراحی متنوع برای مدار‌های AC / DC

رله فیوز دار فوتک SSR-F-10DA

تنوع رله فیوز دار بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک رله فیوز دار با رله دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات فوتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Fotek در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.
