رله حالت جامد فوتک SSR-75DA-H

رله حالت جامد SSR-75DA-H از SSR های برند فوتک می‌باشد. نوع کلید زنی این رله حالت جامد تک فاز Zero Cross turn-on بوده و جریان خروجی آن 75 آمپر می‌باشد. ورودی این رله حالت جامد (30-4) VDC بوده و ولتاژ خروجی آن (480-90) VAC است.

تماس بگیرید

رله حالت جامد فوتک SSR-75DA-H
رله حالت جامد فوتک SSR-75DA-H

رله حالت جامد یک عنصر الکترونیکی نیمه هادی است. SSR که علامت اختصاری Solid State Relay یا رله حالت جامد است؛ عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این رله‌ها یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

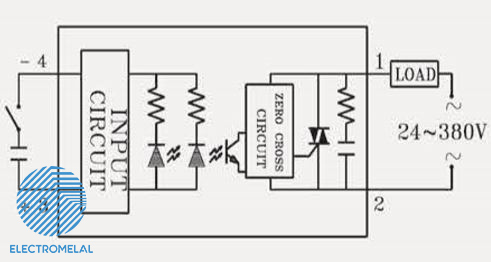

ساختار رله حالت جامد

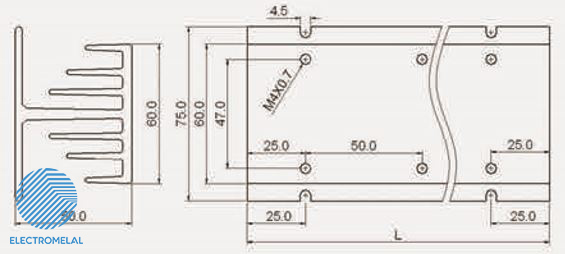

در رله حالت جامد 2 بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به رله حالت جامد ساده معروفند.
باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در جریان‌های بالا به دلیل تولید حرارت زیاد و سوختن رله حالت جامد از هیت سینک باید استفاده شود.

رله حالت جامد فوتک SSR-75DA-H

رله حالت جامد فوتک Fotek SSR-75DA-H

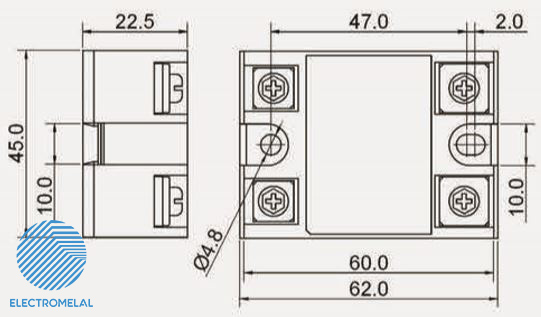

مشخصات فنی رله حالت جامد فوتک SSR-75DA-H

رله حالت جامد دارای محدوده جریان 1 تا 800 آمپر در مدل‌های تک‌فاز و سه فاز هستند. رله حالت جامد تک فاز دارای 4 ترمینال و رله حالت جامد سه فاز دارای 8 ترمینال است.

رله حالت جامد فوتک SSR-75DA-H تک فاز است.

رله حالت جامد فوتک SSR-75DA-H

از نظر نوع بار می‌توان رله حالت جامد را به اهمی، موتوری، DC و AC تقسیم کرد. در انتخاب رله حالت جامد باید به نوع بار دقت داشت و رله مناسب بار را انتخاب کرد.

انواع رله حالت جامد از نظر نوع ورودی

رله حالت جامد می تواند جهت قطع و وصل مدار الکتریکی (دقیقا مانند یک کلید ) عمل نموده یا جهت کنترل ولتاژ مدار استفاده گردد. با این تفاوت که هیچ قطعه مکانیکی درون آن وجود ندارد. ورودی انواعی که جهت قطع و وصل مدار استفاده می‌شوند عموما دارای مقادیر (4-32) VDC یا (100-240) VAC می‌باشند که با مراجعه به کاتالوگ عدد دقیق قابل مشاهده است. با اعمال ولتاژ تحریک به رله حالت جامد، رله روشن شده و از حالت قطع به حالت وصل می‌رود و مدار خروجی آن بسته شده و موجب برقراری مدار الکتریکی در خروجی می‌گردد.

ورودی رله حالت جامد فوتک VDC (4-32) است.

رله حالت جامد فوتک SSR-75DA-H

در صورتی که رله حالت جامد به منظور کنترل ولتاژ باشد ورودی آن اغلب به صورت (4-20)mA یا (0-10)V و یا ورودی اهمی است. با اعمال این سیگنال‌های ورودی، خروجی ولتاژ به صورت خطی تغییر می‌یابد. برای استفاده از رله حالت جامد با ورودی اهمی باید از پتاسیومتر مناسب با توجه به ورودی رله استفاده کرد.

نکات مهم در هنگام خرید رله حالت جامد:

1- نوع تحریک (ورودی) و خروجی رله حالت جامد
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

مزایای رله حالت جامد

سرعت قطع و وصل بسیار بالا نسبت به مدل‌های الکترومکانیکی
عدم ایجاد جرقه هنگام سوییچینگ
مناسب برای استفاده در محل‌هایی که امکان انفجار و احتراق وجود دارد.
طول عمر بالا (به دلیل نداشتن قطعه مکانیکی)
مقاومت بالا در برابر لرزش و ضربه
عملکرد بدون صدا
ابعاد بسیار کوچک
طراحی متنوع برای مدار‌های AC / DC

رله حالت جامد فوتک SSR-75DA-H

تنوع رله حالت جامد بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک رله با رله حالت جامد دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات فوتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Fotk در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برند

fotek

انتخاب گارانتی

برند

نوع و ظاهر SSR

نوع بار

جریان نامی SSR

تحریک SSR (ورودی SSR)

ولتاژ خروجی SSR

نوع عملکرد SSR

استاندارد ها

SSR.PDF

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
