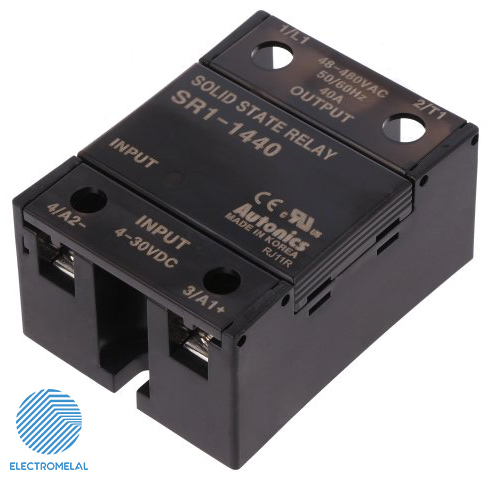

رله الکترونیکی آتونیکس SR1-1440

رله الکترونیکی SR1-1440 از رله‌های حالت جامد برند آتونیکس سری SR1 می‌باشد. این رله الکترونیکی تک فاز بوده و جریان خروجی آن 40 آمپر می‌باشد. ورودی این رله الکترونیکی (30-4) VDC بوده و ولتاژ خروجی آن (480-48) VAC است.

رله الکترونیکی آتونیکس – سری SR1

رله الکترونیکی چیست؟

رله الکترونیکی یک عنصر الکترونیکی نیمه هادی است. SSR که علامت اختصاری Solid State Relay یا رله حالت جامد است؛ عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این رله‌ها یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

ساختار رله الکترونیکی

در رله الکترونیکی 2 بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله الکترونیکی وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به رله الکترونیکی ساده معروفند.

باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در جریان‌های بالا به دلیل تولید حرارت زیاد و سوختن رله الکترونیکی از هیت سینک باید استفاده شود.

رله فیوزدار

در صورت رخ دادن اتصال کوتاه در خروجی SSR ، رله SSR قطعا می‌سوزد. جهت جلوگیری از سوختن رله باید از فیوزهای ذوب سریع “Fast Fuse” با توجه به کاتالوگ استفاده کرد. این فیوز حفاظتی می‌تواند خارج از خود رله یا روی خود رله به صورت کامپکت استفاده شود. مزیت استفاده از رله فیوزدار این است که در صورت بروز اتصال کوتاه در خروجی رله الکترونیکی، فیوز آن می‌سوزد و خود رله آسیب نمی‌بیند.

مشخصات فنی رله الکترونیکی

رله الکترونیکی دارای محدوده جریان 1 تا 800 آمپر در مدل‌های تک‌فاز و سه فاز هستند. رله الکترونیکی تک فاز دارای 4 ترمینال و SSR سه فاز دارای 8 ترمینال است.

رله الکترونیکی آتونیکس SR1-1440 تک فاز است.

رله الکترونیکی آتونیکس SR1-1440

از نظر نوع بار می‌توان رله الکترونیکی را به اهمی، موتوری، DC و AC تقسیم کرد. در انتخاب رله الکترونیکی باید به نوع بار دقت داشت و رله SSR مناسب بار را انتخاب کرد.

انواع رله الکترونیکی از نظر نوع ورودی

رله الکترونیکی می تواند جهت قطع و وصل مدار الکتریکی (دقیقا مانند یک کلید ) عمل نموده یا جهت کنترل ولتاژ مدار استفاده گردد. با این تفاوت که هیچ قطعه مکانیکی درون آن وجود ندارد. ورودی انواعی که جهت قطع و وصل مدار استفاده می‌شوند عموما دارای مقادیر (4-30) VDC یا (100-240) VAC می‌باشند که با مراجعه به کاتالوگ عدد دقیق قابل مشاهده است. با اعمال ولتاژ تحریک به رله الکترونیکی، SSR روشن شده و از حالت قطع به حالت وصل می‌رود و مدار خروجی آن بسته شده و موجب برقراری مدار الکتریکی در خروجی می‌گردد.

ورودی رله الکترونیکی SR1-1440 آتونیکس VDC (4-30) است.

رله الکترونیکی آتونیکس SR1-1440

در صورتی که رله الکترونیکی به منظور کنترل ولتاژ باشد ورودی آن اغلب به صورت (4-20)mA یا (0-10)V و یا ورودی اهمی است. با اعمال این سیگنال‌های ورودی، خروجی ولتاژ به صورت خطی تغییر می‌یابد. برای استفاده از رله الکترونیکی با ورودی اهمی باید از پتاسیومتر مناسب با توجه به ورودی رله استفاده کرد.

نکات مهم در هنگام خرید رله الکترونیکی:

1- نوع تحریک (ورودی) و خروجی رله الکترونیکی
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

مزایای رله الکترونیکی

سرعت قطع و وصل بسیار بالا نسبت به مدل‌های الکترومکانیکی
عدم ایجاد جرقه هنگام سوییچینگ
مناسب برای استفاده در محل‌هایی که امکان انفجار و احتراق وجود دارد.
طول عمر بالا (به دلیل نداشتن قطعه مکانیکی)
مقاومت بالا در برابر لرزش و ضربه
عملکرد بدون صدا
ابعاد بسیار کوچک
طراحی متنوع برای مدار‌های AC / DC

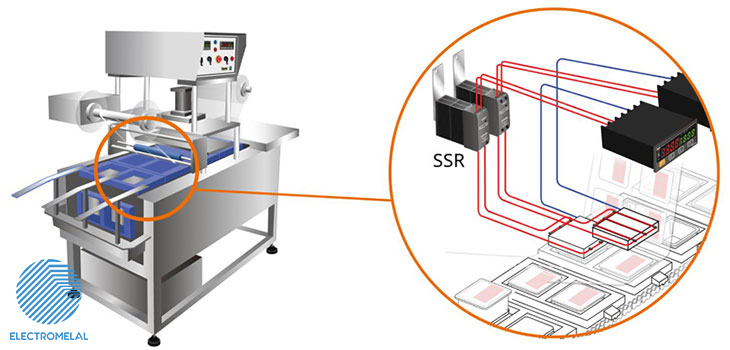

رله الکترونیکی آتونیکس SR-1440

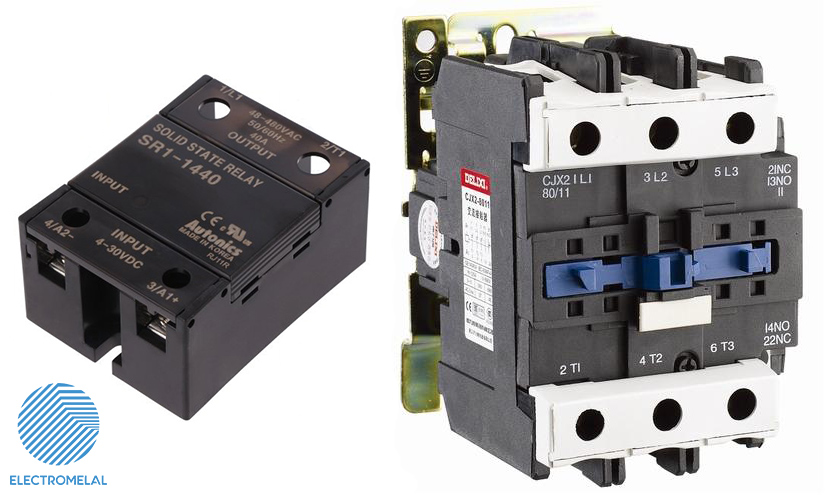

نکته مهم در رابطه با رله الکترونیکی و کنتاکتور

یک رله الکترونیکی یا کنتاکتور را می‌توان برای قطع و وصل یک مدار AC و یا حتی DC (البته با رعایت برخی نکات) استفاده کرد. ولی از آنجا که رله الکترونیکی از المان‌های نیمه هادی تشکیل شده، نمی‌توان از SSR نوع AC برای بار DC استفاده کرد.

رله الکترونیکی آتونیکس SR1-1440

تنوع رله SSR بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک SSR با رله دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Autonics در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برند

AUTONICS

انتخاب گارانتی

برند

نوع و ظاهر SSR

نوع بار

جریان نامی SSR

تحریک SSR (ورودی SSR)

ولتاژ خروجی SSR

نوع عملکرد SSR

استاندارد ها

user manual.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

sr1_cat_en_170808_hw.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
