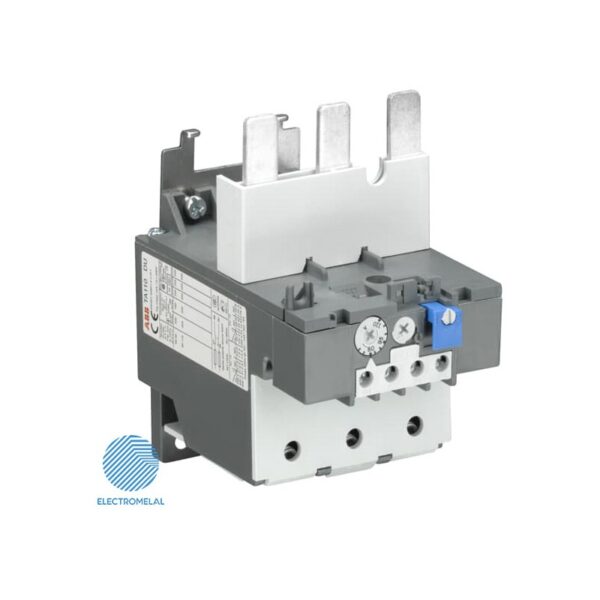

رله اضافه بار حرارتی 1SAZ411201R1002 ,TA110DU-110

رله اضافه بار حرارتی TA110DU-110 یک وسیله حفاظت اقتصادی الکترومکانیکی برای مدار اصلی است. رله اضافه بار حرارتی TA110DU-110 دارای جریان قابل تنظیم از 80 تا 110 آمپر می باشد. رله های اضافه بار مستقیماً به کنتاکتورهای بلوک وصل می شوند. رله اضافه بار حرارتی در بازار با کد 1SAZ411201R1002 نیز شناخته می شود.

تماس بگیرید

رله اضافه بار حرارتی 1SAZ411201R1002 ,TA110DU-110
رله اضافه بار حرارتی 1SAZ411201R1002 ,TA110DU-110

رله اضافه بار حرارتی TA110DU-110 یک وسیله حفاظت اقتصادی الکترومکانیکی برای مدار اصلی است. در صورت بروز اضافه بار یا خرابی فاز از موتورها محافظت می کنند. این رله اضافه بار حرارتی با کد 1SAZ11201R1002 نیز شناخته می شود.

رله اضافه بار حرارتی 1SAZ411201R1002 ,TA110DU-110

رله اضافه بار حرارتی TA110DU-110 برای حفاظت جریان حرارتی الکترو متور ها در مدارات قدرت طراحی شده اند و بسیار پر کاربرد می باشد. بی متال متشکل از دو فلز با ضرایب انبساط طولی مختلف است که روی هم پرس شده اند. زمانیکه که حرارت ایجاد شده در اثر عبور جریان، در مدار قدرت بالا می رود موجب گرم شدن و در نتیجه انبساط دو فلز و در نتیجه خم شدن آنها و قطع مدار می شود. رله اضافه بار حرارتی 1SAZ411201R1002 ,TA110DU-110 در صورت ایجاد بار اضافه، فرمان قطع به کنتاکتو می دهد، یعنی مستقیما مدار قدرت را قطع نمی کند. برله اضافه بار حرارتی TA110DU-110 همیشه با کنتاکتور نصب می گردد.

نحوه عملکرد بی متال

ویژگی های رله اضافه بار حرارتی 1SAZ411201R1002 ,TA110DU-110

رله اضافه بار حرارتی TA110DU-110 دارای جریان قابل تنظیم از 80 تا 110 آمپر می باشد. همچنین دارای ابعاد 809120*120 میلی متر می باشد. این بی متال داراری سه پل و ولتاژ 690 ولت می باشد. همچنین دارای یک کنتاکت کمکی NC و یک کنتاکت کمکی NO می باشد.

نحوه نصب رله اضافه بار حرارتی

نحوه نصب رله اضافه بار حرارتی 1SAZ411201R1002 ,TA110DU-110 بسیار آسان است. کافیست شاخک های بی متال را به خروجی کنتاکتور وصل کرده و مدار فرمان آن را ببندیم. دارای درجه تنطیم جریان است که تنظیم آن برابر با جریان نامی موتور می باشد. نکته مهم در نصب بی متال این است که در صورت قرار داشتن بی متال در مدار حتماً باید از فیوز مینیاتوری هم در مدار استفاده نماییم تا آن را در مقابل جریان مغناطیسی محافظت کند، زیرا بی متال فقط محافظ جریان حرارتی می باشد.

نحوه نصب بی متال


سایر اطلاعات مورد نیاز جهت نصب و کارکرد رله اضافه بار حرارتی 1SAZ411201R1002 ,TA110DU-110 در کاتالوگ ضمیمه درج شده است. برای خرید این محصول می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

برای مشاهده سایر رله اضافه بار حرارتی های ABB می توانید از صفحه انواع رله اضافه بار حرارتی ABB استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع رله اضافه بار حرارتی انتخاب کنید.

همچنین در صورت نیاز به مشاوره و اطلاع از موجودی انواع رله اضافه بار حرارتی ABB همکاران ما پاسخگوی شما عزیزان هستند.

برند

ABB

انتخاب گارانتی

??? ????? ??? ?????? TA110DU-110.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
