ترانس ایزوله سه فاز 380 به 220 توان 5000 وات

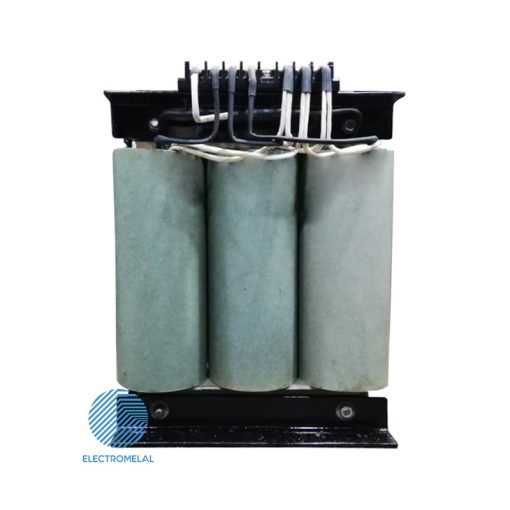

ترانس ایزوله سه فاز 380 به 220 دارای کد Melal MT-33-380-220-5000 از ترانس‌های برند ملل سری MT می‌باشد. ورودی این ترانس ایزوله سه فاز 380 VAC بوده و خروجی آن 220 VAC است. این ترانس ایزوله دارای توان 5000 وات می‌باشد.

تماس بگیرید

ترانس ایزوله سه فاز 380 به 220 توان 5000 وات
ترانس ایزوله سه فاز 380 به 220 توان 5000 وات

ترانس ایزوله سه فاز 380 به 220 توان 5000 وات

ترانس چیست؟

تراس (ترانسفورماتور) یک ماشین الکتریکی استاتیک است. به این معنی که هیچ قسمت دوار و متحرکی درون آن وجود ندارد. ترانس‌ها از دو یا چند سیم‌پیچ به دور هسته فرومغناطیسی تشکیل شده‌اند. به این گونه از ترانسفورماتورها، ترانس هسته آهنی گفته می‌شود و در سیستم‌های قدرت به وفور یافت می‌شوند. کار ترانس تبدیل ولتاژمتناوب از یک سطح به یک سطح دیگر می‌باشد.

ترانس ایزوله سه فاز 380 به 220 توان 5000 وات

انواع ترانس

ترانس‌های قدرت به صورت تکفاز، دو فاز یا سه فاز با توان‌های مختلف و نسبت تبدیل‌های مختلف طراحی و ساخته می‌شوند.

ترانس سه فاز

ترانسفورماتور سه فاز نیز از نظر ساختمان ظاهری بر دو نوع است.

1. ترانس‌های سه فاز سه پارچه که از سه ترانس تک فاز تشکیل شده‌اند.

2. ترانس‌های سه فاز یک پارچه که حاوی یک هسته مشترک می‌باشد.

در این ترانس‌ها سه سیم‌پیچ اولیه و سه سیم‌پیچ ثانویه بر روی هسته مشترک سوار شده‌اند. هسته ترانس سه فاز یک پارچه از سه ستون تشکیل شده که هر ستون دارای دو سیم‌پیچ است. لذا با شش سیم‌پیچ روبرو هستیم که سه تای آن مربوط به اولیه سه تای دیگر مربوط به ثانویه است.

ترانس ایزوله Melal MT-33-380-220-5000 از نوع سه فاز یک پارچه است.

مزیت ترانس سه فاز یک پارچه نسبت به سه پارچه

وزن کمتر
هزینه کمتر
اشغال فضای کمتر

ترانس ایزوله چیست؟

در ترانس‌های ایزوله ورودی و خروجی ترانس کاملا از یکدیگر مجزا (ایزوله) هستند و ارتباط الکتریکی بین سیم‌پیچ اولیه و ثانویه وجود ندارد. ارتباط بین سیم‌پیچ‌ها تنها از طریق کوپل مغناطیسی درون هسته صورت می‌گیرد. ترانس ایزوله علاوه بر تبدیل ولتاژ به مقدار دلخواه، به دلیل ایزوله بودن سیم‌پیچ اولیه از ثانویه باعث جلوگیری از برق گرفتگی احتمالی فاز به زمین می‌گردد.

ترانس Melal MT-33-380-220-5000 از نوع ترانس ایزوله است.

کاربرد و مزایای ترانس ایزوله

-کاهش یا افزایش سطح ولتاژ برای تامین برق مورد نیاز دستگاه
– ایجاد ایزولاسیون الکتریکی در سطح بالا
-عدم انتقال فرکانس‌های رادیویی و نویز به بار
-تامین ایمنی برای افراد در مقابل برق گرفتگی علی الخصوص در استخر و سونا
– ایزولاسیون اتاق جراحی در بیمارستان‌ها

تنوع ترانس ایزوله بسیار زیاد است و با توان‌های مختلف ساخته می‌شود. جایگزین کردن یک ترانس با ترانس ایزوله دیگر نیازمند بررسی و کارشناسی دقیق است. شرکت برق و صنعت بین‌الملل تولیدکننده محصولات ترانس ملل در ایران آماده ارائه خدمات مشاوره، فروش و توزیع ترانسفورماتور Melal می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

ترانس ایزوله سه فاز 380 به 220 توان 5000 وات

برند

ترانس ملل

انتخاب گارانتی

نوع ترانس

تعداد فاز ورودی و خروجی

ولتاژ ورودی

ولتاژ خروجی

توان ترانس به وات

فرکانس کاری

Melal Trans.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

6 دیدگاه برای ترانس ایزوله سه فاز 380 به 220 توان 5000 وات

  1. آریا کرمانی

    title

    ترانس سه فاز 5KW حداکثر چه توانی را می تواند تامینن کند؟

  2. مدیر وبسایت

    title

    سلام. سوال خوبی است. همانطور که در کاتالوگ ترانس و در مشخصات آن نوشته شده، این ترانس سه فاز حداکثر توان 5000 وات را تامین می کند بدون اینکه هیچ مشکلی برای آن رخ دهد. فکر کنم سوال شما این است که تا چه اندازه بیشتر از 5000 وات را می تواند تحمل کند. جواب این سوال به پارامتهای زیادی وابسته است. از جمله منحنی اشباع هسته، جنس ورقه ها و عایق به کار رفته در ترانس، دمای محیط، نوع سیستم خنک کنندگی و … . ترانسهای تولیدی الکترو ملل می توانند تا حدود 5% بیش از توان نامی به مدت یک دقیقه تحمل کنند و آسیب نبینند. البته سایر شرایط نیز موثر هستند.

  3. مسلم برادران

    title

    ترانس ایزوله که شما تولید میکنید و توان آن 5000 است آیا هر فاز آن 5000 وات است یا مجموع سه فاز آن 5000 وات است یعنی توان هر فاز ترانس حدودا 1650 وات می‌شود؟

  4. مدیر سایت

    title

    سلام ترانس سه فاز 380 به 220 با توان 5000 در واقع مجموع سه فاز آن 5000 است یعنی هر فاز تقریبا 1700 وات می‌تواند به شما خروجی دهد
    و همان طورکه در مشخصات نوشته شده است جریان آن برای هرفاز 7.ع آمپر است

  5. آریا کرمانی

    title

    در جایی که برق سه فاز 380 ولت وجود دارد قطعا برق تکفاز 220 هم در دسترس است. پس دلیل استفاده از این ترانس 380 به 220 چیست؟

  6. مدیر وبسایت

    title

    سوال بسیار خوبی است.
    ترانس های ایزوله 380 به 220 به دلیل ایزوله کردن ورودی و خروجی استفاده می شوند. با استفاده از ترانس ایزوله، مدار ورودی از مدار خروجی از نظر الکتریکی ایزوله شده و در صورتی که انسان یکی از فازها را در طرف ثانویه در دست بگیرد خطر برق گرفتگی وجود ندارد تا زمانی که هر دو فاز را در دست بگیرد.
