ترانسمیتر وزن تک پایه فلینتک Flintec-PC1-15kg

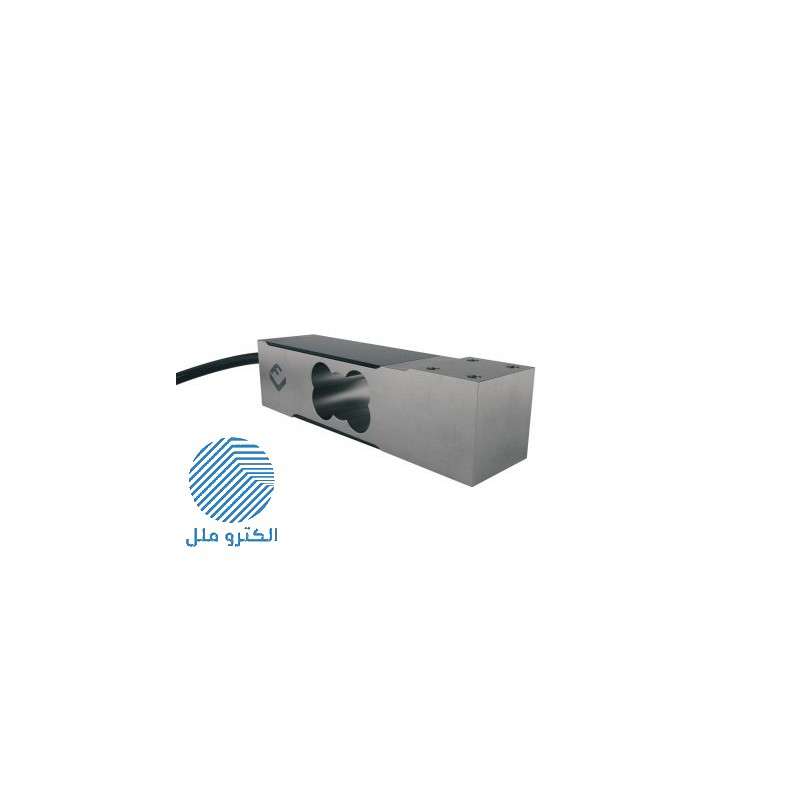

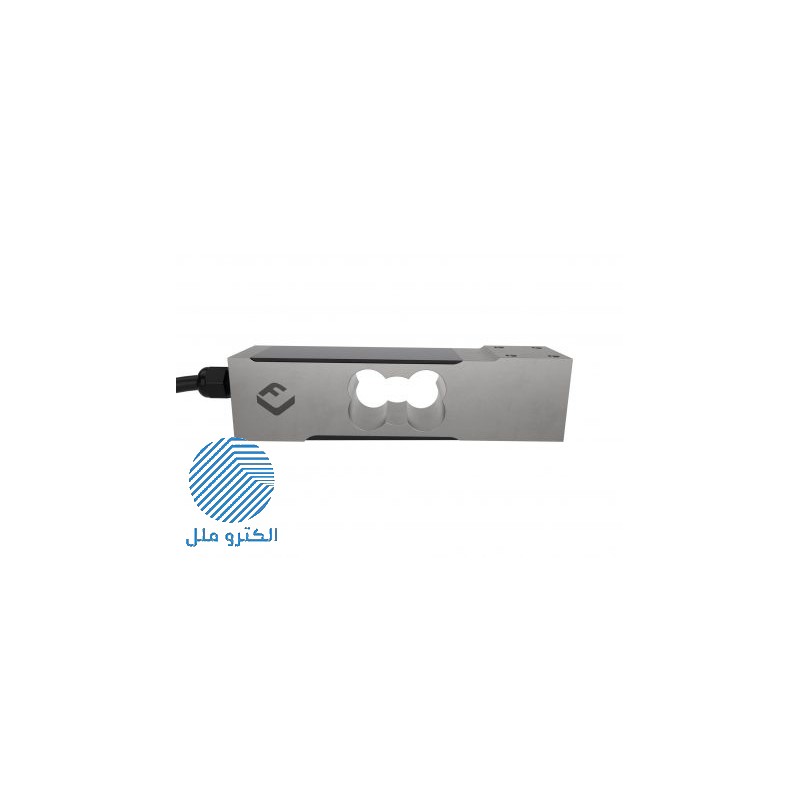

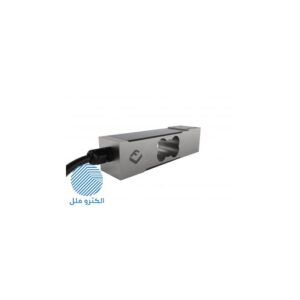

ترانسمیتر وزن تک پایه فلینتک  Flintec-PC1-15kg از سری لودسل‌های تک پایه PC1 ساخت شرکت فلینتک (Flintek) است. این لودسل از جنس استیل ساخته شده و دارای درجه حفاظت IP67 است. این ترانسمیتر وزن قابلیت اندازه گیری حداکثر 15 کیلوگرم را با کلاس دقت C4 دارد.

ترانسمیتر وزن تک پایه فلینتک  Flintec-PC1-15kg از سری سنسورهای وزن تک پایه PC1 ساخت شرکت فلینتک (Flintek) است. این لودسل از جنس استیل ساخته شده و دارای درجه حفاظت IP67 است. این ترانسمیتر وزن قابلیت اندازه گیری حداکثر 15 کیلوگرم را با کلاس دقت C4 و استانداردهای OIML, EX, NTEP,FM, CE,ATEX دارد. حداکثر اندازه صفحه بار گذاری این لودسل 600×600 میلی‌متر است.

لودسل

لودسل یک مبدل است که از آن برای ایجاد یک سیگنال الکتریکی که اندازه آن متناسب با نیروی وارد بر لودسل است، استفاده می‌شود. انواع مختلف لودسل شامل هیدرولیک پنوماتیک و کشش سنج می‌شود.

لودسل کشش سنج

کشش سنج فویل مقاومتی

این نوع از لودسل در صنعت معمولا بیشتر استفاده می‌شود. کشش سنج‌ها عموما سفت و سخت هستند، مقادیر تشدید خیلی خوبی دارند و معمولا طول عمر عملکرد بالایی دارند. لودسل‌های کشش سنج بر این اساس کار می‌کنند که کشش سنج (مقاومت خطی) با تغییر شکل لودسل تغییر شکل می‌دهد. تغییر شکل کشش سنج مقاومت الکتریکی آن را با مقداری متناسب با کشش، تغییر می‌دهد. تغییر در مقاومت کشش سنج، مقدار سیگنال الکتریکی مورد نیاز را فراهم می‌کند که با مقدار بار روی لودسل کالیبره می‌شود.

نحوه عملکرد کشش سنج

یک لودسل معمولا از چهار کشش سنج که به صورت پل وتستون به هم متصل شده‌اند، تشکیل می‌یابد. لودسل‌هایی با یک کشش سنج (یک چهارم پل) و دو کشش سنج (نصف پل) نیز موجود هستند. سیگنال خروجی معمولا در محدوده چند میلی ولت است و نیاز به تقویت با تقویت کننده ابزار دقیق، قبل از استفاده، دارد. خروجی این مبدل را می‌توان برای اندازه گیری نیروی وارد بر آن نیز مدرج کرد. گاهی اوقات یک مبدل آنالوگ به دیجیتال با رزولوشن بالا معمولا 24 بیتی را نیز می‌توان به طور مستقیم استفاده کرد.

پل یک چهارم

حالت نیم پل و تمام پل

کشش سنج‌ها معمولا بر روی یک میله یا عضو ساختاری نصب می‌شوند که با اعمال نیرو تغییر شکل می‌دهد. در بیشتر موارد چهار کشش سنج برای دست یابی به بیشترین حساسیت و کمترین وابستگی به دما مورد استفاده قرار می‌گیرند.
بقیه انوع لودسل‌ها کم کم در حال از بین رفتن هستند چراکه لودسل‌های کشش سنج در حال افزایش دقت و کاهش هزینه هستند.

تنوع سنسور وزن بسیار زیاد است و در کاربردهای گسترده مورد استفاده قرار می‌گیرد. جایگزین کردن یک سنسور وزن با سنسور دیگر نیازمند بررسی و کارشناسی دقیق است.برق و صنعت بین الملل (الکتروملل) نماینده فروش محصولات فلینتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات توزین فلینتک در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برند

نوع

کلاس دقت

جنس بدنه

درجه حفاظت

حداکثر ابعاد صفحه بار گذاری

ظرفیت

استاندارد OIML

استاندارد EX

استاندارد NTEP

استاندارد FM

استاندارد CE

استاندارد ATEX

برند

FLINTEC

pc1-single-point-datasheet-en.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
