ترانسمیتر فشار Atek BCT-22-250B-V-G1/4-C-S30

ترانسمیتر فشار Atek BCT-22-250B-V-G1/4-C-S30 از ترانسمیترهای فشار سری BCT-22برند Atek ترکیه می‌باشد. این سنسور فشار قابلیت اندازه‌گیری فشار از 0 تا 250 بار را داشته و روش اندازه‌گیری آن نسبی است. خروجی این ترانسمیتر فشار (0-10)VDC بوده و قطر دهانه آن G1/4 می‌باشد.

2,150,000 تومان

ترانسمیتر فشار نسبی اتک Atek BCT-22-250B-V-G1/4-C-S30
ترانسمیتر فشار Atek BCT-22-250B-V-G1/4-C-S30

ترانسمیتر فشار در اغلب موارد برای اندازه‌گیری فشار مایعات و گازها به کار می‌رود. عموما ترانسمیترهای فشار کاربرد گسترده‌ای در صنعت دارند. نام‌های دیگر ترانسمیتر فشار، سنسور فشار، نشان‌دهنده فشار و مبدل فشار است. زیرا فشار را به یک سیگنال الکتریکی تبدیل می‌کند.

انواع ترانسمیترهای فشار

ترانسمیترهای فشار آنالوگ

کاربرد این ترانسمیترها در صنعت بسیار زیاد و دقت آن نسبت به سایر ترانسمیترها بالاتر است. در نتیجه قیمت بالاتری نیز دارد. این ترانسمیترها می‌توانند فشارهای بسیار پایین در حد چند میلی‌آمپر [میلی بار] را حس کرده و در خروجی خود آن را نمایش دهند.

در ترانسمیتر فشار Atek BCT-22-250B-V-G1/4-C-S30 خروجی سنسور (0-10) ولت است.

ترانسمیترهای فشار دیجیتال

این ترانسمیترها فقط وجود یا عدم وجود فشار را نشان می‌دهد. در واقع به صورت صفر و یک عمل می‌کند. خروجی این نوع سنسورها به صورت رله، خروجی NPN یا PNP می‌باشد و نسبت به سنسورهای دارای خروجی آنالوگ قیمت پایین‌تری دارند. لازم به ذکر است منظور از ترانسمیتر فشار دیجیتال در نامگذاری این نوع سنسورها وجود نمایشکر دیجیتال نیست بلکه منظور دیجیتال بودن خروجی ترانسمیتر می‌باشد.

ترانسمیترهای فشار عقربه‌ای

ترانسمیترهای فشار عقربه‌ای دارای مکانیزمی هستند که فشار ورودی به سنسور باعث انحراف عقربه می‌شود و هیچ واسطه‌ای برای تبدیل وجود ندارد. در صورتی که در دو مدل قبلی معرفی شده نیاز به تغذیه، هم برای فعال شدن مدار الکتریکی و هم ایجاد خروجی سنسور نیاز است. ترانسمیتر فشار عقربه‌ای کاملا مکانیکی و پنوماتیکی است و نیازی به تغذیه ندارد.

ترانسمیتر فشار اتک Atek BCT-110-250B-V-G1/4

هر یک از ترانسمیترهای آنالوگ، دیجیتال و عقربه‌ای در قسمت‌های مختلف مورد استفاده قرار می‌گیرند.

ترانسمیترهای فشار بر چه اساسی دسته‌بندی می‌شوند؟

ترانسمیترهای فشار بر اساس نوع فشار اندازه‌گیری، بازه اندازه‌گیری، بازه دمای عملکرد، تکنولوژی، خروجی و کاربردشان دسته‌بندی می‌شوند. مهم‌ترین و رایج‌ترین دسته‌بندی، بر اساس فشار مورد اندازه‌گیری و خروجی دستگاه است.

انواع روش‌های اندازه گیری فشار

در حالت کلی سه روش برای اندازه گیری فشار وجود دارد.

1- اندازه‌گیری مطلق: در این روش فشار سنجیده شده نسبت به فشار صفر مطلق (که همان فشار خلاء در فضا می باشد) سنجیده می‌شود. ترانسمیتر فشار مطلق در صنعت کمتر استفاده می‌شود و سنسورهای نسبی (گیج) بیشتر کاربرد دارند.

2- اندازه گیری نسبی یا گیج: در این روش فشار اندازه گیری شده نسبت به فشار محیط است. بنابراین تغییر در آب و هوا و فشار جوی موجب تغییر در فشار محیط شده و به تبع آن فشار اندازه‌گیری تغییر می‌کند. در این روش اندازه‌گیری فشار محاسبه شده می‌تواند حتی منفی نیز باشد. معمولا در سنسورهای نسبی، فشار نسبت به فشار متوسط هوا در سطح دریا اندازه‌گیری می‌شود. مقدار فشار متوسط هوا در سطح دریا 1013.25 میلی بار است که به عنوان مبنا انتخاب می‌شود. فشار بیشتر از سطح مبنا فشار مثبت و کمتر از آن فشار منفی است.

ترانسمیتر فشار Atek BCT-22-250B-V-G1/4-C-S30 در دسته ترانسمیتر فشار نسبی قرار می‌گیرد.

برای درک بهتر با ذکر یک مثال روش نسبی را توضیح می‌دهیم. فکر کنید مخزنی داریم که می‌خواهیم فشار آن را با یک سنسور که به روش نسبی کار می‌کند اندازه‌گیری کنیم. برای درک بهتر از یک سنسور مطلق نیز استفاده می‌کنیم. اگر فشار هوای محیط 1000 میلی بار باشد و فشار مخزن توسط سنسور مطلق عدد 3000 میلی بار باشد، سنسور نسبی عدد 2000 میلی بار را نشان می‌دهد. حال اگر این مخزن را به محیطی ببریم که فشار آن 950 میلی بار باشد سنسور مطلق همچنان عدد 3000میلی بار را نشان داده و این درحالی است که سنسور نسبی عدد 2050 میلی بار را نشان خواهد داد.

3- سنجش تفاضلی: در این روش اختلاف فشار بین دو نقطه سنجیده می‌شود. به عنوان مثال فشار ورودی و خروجی یک مخزن باید کنترل شود تا پروسه تولید در فشار معینی انجام شود. در بسیاری موارد محاسبه فشار مخزن امکان‌پذیر نیست و فقط می‌توان فشار ورودی و خروجی را سنجید. به همین دلیل به این نوع ترانسمیتر فشار، سنسور فشار مخزن نیز می‌گویند.

ترانسمیتر فشار اتک Atek BCT-110-250B-V-G1/4

البته روش‌ها و دسته‌بندی‌های دیگری نیز برای اندازه‌گیری فشار در مراجع ذکر شده که همگی زیرمجموعه همان سه دسته اصلی می‌شوند.

انواع کاربرد ترانسمیتر فشار

همانطور که گفته شد کاربرد اصلی ترانسمیتر فشار (سنسور فشار) اندازه‌گیری و نمایش فشار است. اما کاربردهای جانبی دیگری نیز دارد.

کاربردهای ترانسمیتر فشار در صنایع مختلف

صنایع غذایی

سیستم‌های هیدرولیک

سیستم‌های پنوماتیک

تکنولوژی‌های آبی

ابزارآلات ماشینی

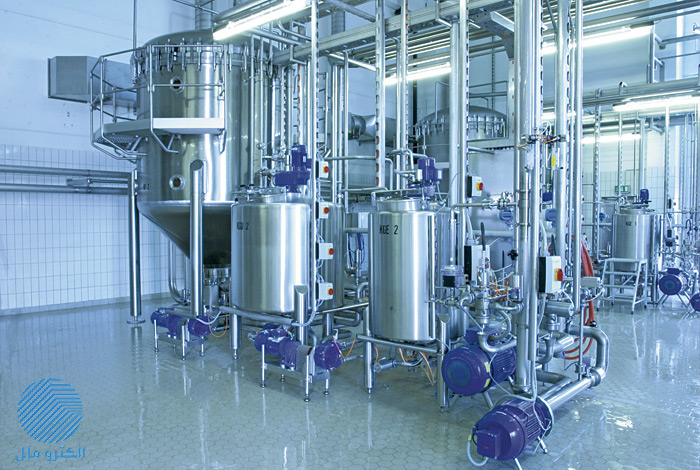

ترانسمیتر فشار اتک Atek BCT-110-250B-V-G1/4

صنایع غذایی؛ فراوری گوشت

در مرحله‌ای از فراوری، گوشت‌ها در یک محفظه تحت فشار خلاء قرار می‌گیرند. سنسورهای فشار خلاء با دقت بالایی که دارند، می‌توانند مقادیر قابل اطمینانی را ارائه دهند. در دستگاه برش نیز از سنسور فشار برای اندازه‌گیری فشار پنوماتیک استفاده می‌شود. این نوع سنسور فشار محدوده فشار منفی و فشار بیش از حد در کاربردهای پنوماتیک را اندازه‌گیری می‌کند.

از سنسورهای فشار بالا در سیستم‌های تمیزکننده که نیاز به فشار بالا دارد استفاده می‌شود. از کاربردهای دیگر ترانسمیتر فشار می‌توان به اندازه‌گیری سطح آب در محفظه شستشو نام برد.

سیستم‌های پنوماتیک

سیستم‌های پنوماتیک مورد استفاده در صنعت عبارتند از یک واحد تامین هوای فشرده شامل تولید و توزیع هوای فشرده و بخش قدرت شامل سیلندر پنوماتیک، گیره، شیر و گیره مکش است. کمپرسور، هوای فشرده مورد نیاز برای نیروی سیستم‌های پنوماتیک را تولید می‌کند.
در بخش مرکزی سیستم کنترل هوای فشرده، هوا به طور موقت در مخزن ذخیره می‌شود. ترانسمیتر فشار الکترونیک فشار را در این مخزن هوا کنترل می‌کند.

ترانسمیتر فشار اتک Atek BCT-110-250B-V-G1/4

خطا در ترانسمیتر فشار

خطا به معنی تفاوت بین مقدار واقعی فشار و مقدار نشان داده شده است که معمولا به صورت درصد بیان می‌شود. دقت ترانسمیترهای فشار امروزی در حدود 0.5% است. با توجه به کاتالوگ می‌توان از دقت اندازه‌گیری هر سنسور آگاه شد.
یکی دیگر از ویژگی‌های مهم در این سنسورها تکرارپذیری است. تکرارپذیری حداکثر تفاوت بین خواندن خروجی برای فشارهای مکرر تحت شرایط محیطی یکسان است. ترانسمیترهای فشار قابلیت تکرارپذیری در خطای تعریف شده را دارند.

تنوع سنسورهای فشار نسبی بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک سنسور با سنسور دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات اتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Atek در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برند

Atek

انتخاب گارانتی

برند

نوع سنسور فشار

جنس بدنه سنسور

نوع و سایز اتصال

رنج فشار ورودی (نسبی)

ولتاژ تغذیه

خروجی سنسور فشار

کاربرد یا ویژگی خاص سنسور فشار

درجه حفاظت

استاندارد ها

حداقل دمای کاری

حداکثر دمای کاری

دقت اندازه گیری

BCT110_Datasheet_ENG.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

دیدگاه 1 برای ترانسمیتر فشار Atek BCT-22-250B-V-G1/4-C-S30

کیفیت

100%

قیمت

100%

خدمات

100%

دیدگاه شده توسط 0 مشتری

مرتب سازی بر اساس

  • زهرا کاشانی

    title

    ترانسمیتر فشار همان سنسور فشار است که وظیفه آن تبدیل فشار مکانیکی به 4-20 میلی آمپر است. البته این کالا فقط می تواند خروجی 0-10 ولت خروجی بدهد.

    1398/01/29
