ترانسمیتر فشار مایعات Atek BCT-22-40B-A-G1/4-C-S30

ترانسمیتر فشار مایعات Atek BCT-22-40B-A-G1/4-C-S30 از ترانسمیترهای فشار برند اتک ترکیه سری BCT-22 می‌باشد. این ترانسمیتر فشار مایعات از 0 تا 40 بار را اندازه‌گیری می‌کند. خروجی این سنسور فشار مایعات (20-4)mA است و قطر دهانه آن G1/4 می‌باشد.

2,150,000 تومان

ترانسمیتر فشار مایعات Atek BCT-22-40B-A-G1/4-C-S30
ترانسمیتر فشار مایعات Atek BCT-22-40B-A-G1/4-C-S30

ترانسمیتر فشار مایعات نام وسیله‌ایست که کاربرد اصلی آن سنجش فشار مایعات است. یکی از پرکاربردترین ترانسمیتر فشار مایعات یا Fluid pressure transmitter در صنایع سری BCT-22 است. ترانسمیتر فشار مایعات Atek BCT-22-40B-A-G1/4-C-S30 یکی از ترانسمیترهای فشار اتک است که به بررسی ویژگی و کاربردهای آن می‌پردازیم.

ترانسمیتر فشار مایعات Atek BCT-22-40B-A-G1/4-C-S30

ویژگی‌های ترانسمیتر فشار مایعات BCT-22-40B-A-G1/4-C-S30

دارای خروجی آنالوگ (20-4)mA

سنجش فشار از 0 تا 40 بار

محدوده دمای کارکرد 40- تا 100+

دارای قطر دهانه G1/4

دارای غشا سنسور سرامیکی

اتصال الکتریکی DIN 43650-A سوکتی بزرگ

بدنه استیل ضد زنگ

در ترانسمیتر فشار مایعات از دو نوع غشا سرامیکی و سیلیکونی برای سنسور استفاده می‌شود. اغلب ترانسمیترهای فشار سرامیکی برای تمام مایعات به جز آب مورد استفاده قرار می‌گیرد.

کاربرد ترانسمیتر فشار مایعات

کاربرد این نوع ترانسمیترهای فشار در صنایع مختلف و سیستم‌های اتوماسیون بسیار زیاد است. صنایع مختلف اعم از سیستم‌های پنوماتیک، تجهیزات ماشین‌آلات، سیستم‌های خنک‌کننده هوا و گرمایش و برنامه‌های اتوماسیون از این ترانسمیتر فشار مایعات استفاده می‌کنند.

صنایع غذایی؛ فراوری گوشت

در مرحله‌ای از فراوری، گوشت‌ها در یک محفظه تحت فشار خلاء قرار می‌گیرند. ترانسمیتر فشار خلاء با دقت بالایی که دارند، می‌توانند مقادیر قابل اطمینانی را ارائه دهند. در دستگاه برش نیز از ترانسمیتر فشار برای اندازه‌گیری فشار پنوماتیک استفاده می‌شود.

ترانسمیتر فشار مایعات Atek BCT-22-40B-A-G1/4-C-S30

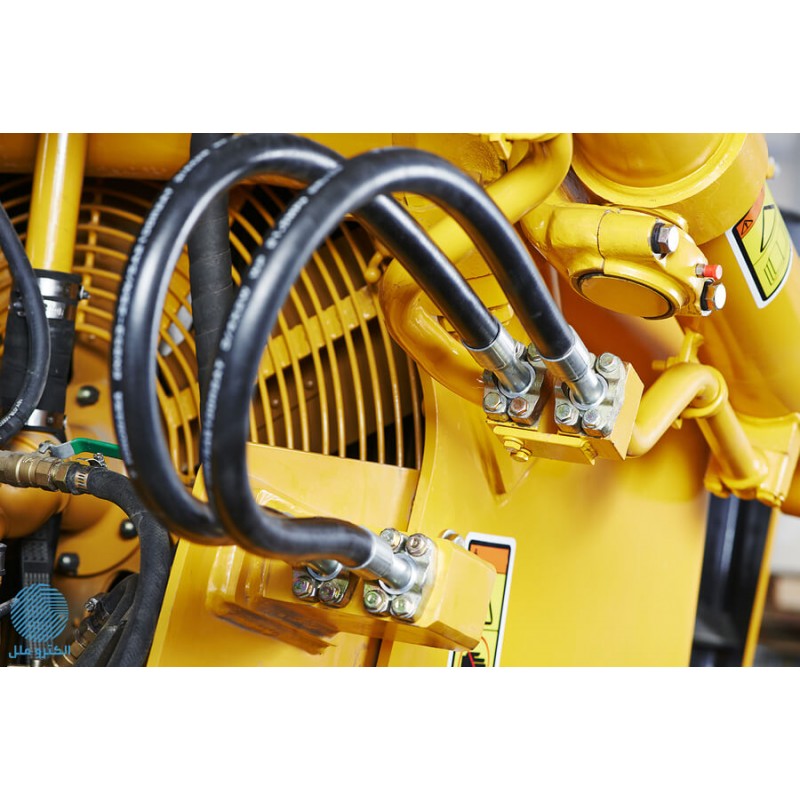

سیستم‌های هیدرولیک

برای نظارت بر فشار در یک سیستم هیدرولیک، از ترانسمیتر فشار مایعات استفاده می‌شود. در نسل جدید سنسورها از یک صفحه نمایش قابل برنامه‌ریزی استفاده می‌شود.
برای مثال ترانسمیتر فشار در واحد مرکزی هیدرولیک توربین بادی، فشار مورد نیاز برای اجزای عملیات هیدرولیکی مانند ترمز، سیستم زمین، جرثقیل خدمات و قفل روتور را فراهم می‌کند. این ترانسمیتر فشار مایعات باید در برابر شرایط جوی ناپایدار و دماهای بسیار پایین مقاوم باشد.

ترانسمیتر فشار مایعات Atek BCT-22-40B-A-G1/4-C-S30

تشخیص تفاوت فشار در فیلترهای روغن هیدرولیک

ترانسمیتر فشار مایعات می‌تواند افزایش فشار دیفرانسیل در طول زمان کار را نشان دهد که نشانه‌ای از آلودگی فیلتر است. با تشخیص این آلودگی می‌توان قبل از فاسد شدن فیلتر کارتریج آن را عوض کرد.

خطا در ترانسمیتر فشار

خطا به معنی تفاوت بین مقدار واقعی فشار و مقدار نشان داده شده است که معمولا به صورت درصد بیان می شود. دقت ترانسمیترهای فشار امروزی در حدود 0.5% است. با توجه به کاتالوگ می توان از دقت اندازه گیری هر سنسور آگاه شد.

یکی دیگر از ویژگی‌های مهم در این سنسورها تکرارپذیری است. تکرارپذیری حداکثر تفاوت بین خواندن خروجی برای فشارهای مکرر تحت شرایط محیطی یکسان است. ترانسمیترهای فشار قابلیت تکرارپذیری در خطای تعریف شده را دارند.

 برای اشنایی بیشتر با ترانسمیتر فشار از مقالات زیر استفاده کنید:

ترانسمیتر فشار چیست و نحوه نصب آن چگونه است؟

سنسور فشار چیست و چگونه عملکردی دارد؟

نکات مهم در انتخاب ترانسمیتر فشار مایعات

در هنگام انتخاب ترانسمیتر فشار مایعات باید به موارد زیر توجه داشت:
محدوده فشار قابل اندازه‌گیری، دقت دستگاه، نوع خروجی، شکل ظاهری سنسور،  محیطی که سنسور در آن قرار دارد، موارد حفاظتی و …
همیشه باید عواقب آسیب بیش از حد فشار را به علت خطاهای عملیاتی، خطا در طراحی و یا عدم انسداد دستگاه در حین آزمون فشار و راه‌اندازی در نظر گرفت.
جنس قطعات استفاده شده در ترانسمیتر فشار مایعات بسیار مهم است. زیرا این مواد باید برای سازگاری با مایع اندازه‌گیری شده انتخاب شوند. گاهی لازم است که قطعات در برابر خوردگی مقاوم باشند.

تنوع سنسور فشار مایعات بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک سنسور فشار مایعات با ترانسمیتر فشار دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات اتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع انواع سنسور فشار مایعات در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

ترانسمیتر فشار مایعات Atek BCT-22-40B-A-G1/4-C-S30

برند

Atek

انتخاب گارانتی

برند

نوع سنسور فشار

جنس بدنه سنسور

نوع و سایز اتصال

رنج فشار ورودی (نسبی)

ولتاژ تغذیه

خروجی سنسور فشار

کاربرد یا ویژگی خاص سنسور فشار

درجه حفاظت

استاندارد ها

حداقل دمای کاری

حداکثر دمای کاری

دقت اندازه گیری

Atek BCT_22.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
