تایمر آنالوگ آتونیکس سری ATN

تایمر آنالوگ آتونیکس سری ATN,  دارای 6 نوع حالت عملکرد خروجی، 16 نوع محدوده زمانی می باشد. این تایمر ها همچنین دارای کنترل زمان گسترده (0.05 ثانیه تا 100 ساعت)، تنظیم آسان زمان، حالت عملیات خروجی و  بررسی وضعیت خروجی آسان با صفحه نمایش LED می باشد. تایمرهای آتونیکس سری ATN در مدل های 8 پین و 11 پین موجود می باشد.

تایمر چیست؟

تایمر(Timer)، زمان سنج یا رله زمانی يكي از وسايل فرمان دهنده مدارهاي كنترل صنعتی است كه وظيفه كنترل مدار را براي مدت زماني معين به عهده دارند.

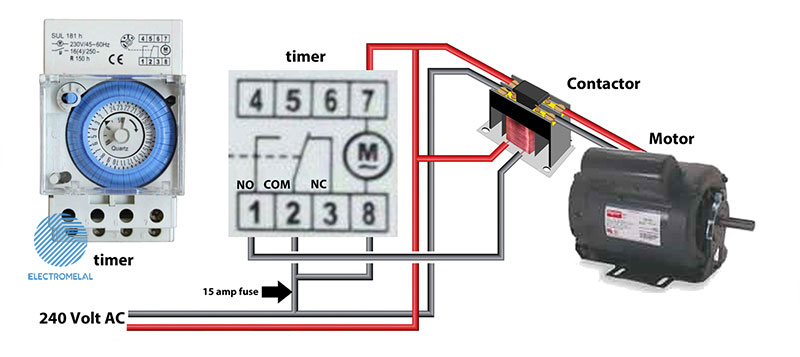

شکل اجزای مختلف یک نمونه تایمر :

تایمر بعد از وصل تغذیه شروع به شمردن زمان میکند و بعد از اینکه زمان تعیین شده را سپردی کرد، رله یا رله های آن فعال شده و منجر به قطع یا وصل مدار میگردد. البته باید یاد آوری کرد که در برخی تایمرها بلافاصله بعد از اتصال تغذیه، تایمر شروع به اندازه گیری زمان نمیکند تا زمانی که پایه مربوط به استارت توسط اپراتور، میکروسوییچ یا سنسور فعال(Enable) شود. بعد از فعال سازی این پایه، تایمر شروع به کار میکند. بعد از سپری شدن زمان و صدور فرمان توسط تایمر، دوباره با وصل مجدد تغذیه (یا تحریک پایه استارت) تایمر کار خود را از نو شروع میکند.

کاربرد تایمر ها:

انواع تایمرهای دیجیتال و آنالوگ آتونیکس به صورت گسترده ای در صنایع مختلف آشپزخانه های صنعتی، صنایع غذایی و دارویی، صنایع بسته بندی استفاده می شوند. هدف تایمر کنترل زمان و زمان بندی قطع و وصل تجهیزات مختلف یا مانیتورینگ زمان کارکرد المان های مختلف می باشد. امروزه به جهت اهمیت صرفه‌جویی و بهینه‌سازی مصرف انرژی، استفاده از تایمرها و سنسورهای مربوطه اهمیتی دو چندان یافته است.

تایمر ها به دو دسته کلی تقسیم می‌شوند:

تایمرهای صنعتی از نظر نحوه تنظیم به دو دسته کلی دیجیتال و آنالوگ تقسیم می شوند. درصنعت انواع دیگری از تایمر با عناوین تایمر 24 ساعته، تایمر هفتگی، تایمر سالیانه ، تایمر ستاره مثلث، تایمر نجومی، تایمر راه پله، تایمر دوقلو و … نیز وجود دارند که هرکدام برای مقاصد مختلف استفاده می شوند.

از نظر عملکرد حالتهای مختلفی (مُدهای مختلفی) برای یک تایمر وجود دارد. بعضی تایمرها توانایی تنظیم برای چندین حالت را دارند (مولتی فانکشن) و بعضی دیگر فقط تک منظوره هستند. عملکرد یک تایمر صنعتی می تواندبر اساس یکی از مدهای زیر باشد:

  1. تاخیر در وصل: طبق تعریف دراین مُدِ کاری بعد از روشن شدن تایمر(یا فعال سازی پایه استارت) و سپری شدن زمان تعیین شده، تایمر دستور وصل میدهد. به عنوان مثال تصور کنید برای روشن شدن یک موتور اصلی نیاز باشد که محور آن توسط یک پمپ کوچک به مدت یک دقیقه روغن کاری شود. با استفاده از یک تایمر آنالوگ که روی یک دقیقه تنظیم شده باشد می توان این کار را انجام داد.

  2.  تاخیر در قطع: طبق تعریف دراین مُدِ کاری بعد از روشن شدن تایمر(یا فعال سازی پایه استارت) و سپری شدن زمان تعیین شده، تایمر دستور قطع میدهد. به راحتی می توان فهمید که اگر تایمر بخواهد در این مد کار کند یا باید باطری داشته باشد یا حتما از جایی تغذیه شود که بعد از قطع برق خودش بی برق نشود. چون در صورت بی برق شدن تایمر فرمان داده شده کامل اجرا نخواهد شد. بهترین مثال برای تاخیر در قطع زمانی است که می خواهیم دزدگیر خانه را فعال و ظرف 30 ثانیه دربها را قفل و از محل خارج شویم. برای این کار از تایمر تاخیر در قطع که روی 30 ثانیه تنظیم شده استفاده میکنیم.

تایمرها یا کلیدهای زمانی آنالوگ :

در تایمرهای آنالوگ با استفاده از یک ولوم، زمان تنظیم می شود و زمان که سپری شده را نمایش نمی‌دهند ولی از طریق یک اندیکاتور (Indicator) وضعیت تایمر (تایمر در حال شمردن زمان است یا اینکه تایمر عمل کرده است) مشخص می‌شود.

تایمرهای آنالوگ توانایی اندازه گیری زمان از چندمیلی ثانیه تا چند ساعت را دارند. بسته به نیاز می توان در این تایمرها با تغییر وضعیت سوییچی که در پشت یا جلوی تایمر تعبیه شده رنج زمانی را بین ثانیه، دقیق و ساعت تغییر داد. سپس با استفاده از ولوم تایمر عدد را تنظیم کرد. همچنین در صورتی که تایمر مولتی فانکشن باشد می توان با تغییر وضعیت سوییچ دیگری که رروی تایمر تعبیه شده مُدکاری تایمر را عوض کرد.

ویژگی های تایمر آنالوگ آتونیکس AT8N:

  • ریل DIN W48 × H48mm
  • (24 تا 240 ولت DC و 100 تا 240 ولت AC) : قابلیت کار با انواع ولتاژ های AC و DC
  • عملکرد خروجی مختلف (6 نوع حالت)
  • محدوده زمانی متعدد (16 نوع محدوده زمانی)
  • کنترل زمان گسترده (0.05 ثانیه تا 100 ساعت)
  • تنظیم آسان زمان، محدوده زمانی، حالت عملیات خروجی
  • برای بررسی وضعیت خروجی آسان با صفحه نمایش LED
  •  قابلیت اتصال به مدار سیم کشی توسط سوکت های 8 پایه

ویژگی های تایمر آنالوگ آتونیکس 1-AT8N:

  • ریل DIN W48 × H48mm
  • (12 ولت DC) : قابلیت کار با ولتاژ DC
  • عملکرد خروجی مختلف (6 نوع حالت)
  • محدوده زمانی متعدد (16 نوع محدوده زمانی)
  • کنترل زمان گسترده (0.05 ثانیه تا 100 ساعت)
  • تنظیم آسان زمان، محدوده زمانی، حالت عملیات خروجی
  • برای بررسی وضعیت خروجی آسان با صفحه نمایش LED
  •  قابلیت اتصال به مدار سیم کشی توسط سوکت های 8 پایه

ویژگی های تایمر آنالوگ آتونیکس 2-AT8N:

  • ریل DIN W48 × H48mm
  • (24 ولت DC و 24 ولت AC) : قابلیت کار با انواع ولتاژ های AC و DC
  • عملکرد خروجی مختلف (6 نوع حالت)
  • محدوده زمانی متعدد (16 نوع محدوده زمانی)
  • کنترل زمان گسترده (0.05 ثانیه تا 100 ساعت)
  • تنظیم آسان زمان، محدوده زمانی، حالت عملیات خروجی
  • برای بررسی وضعیت خروجی آسان با صفحه نمایش LED
  •  قابلیت اتصال به مدار سیم کشی توسط سوکت های 8 پایه

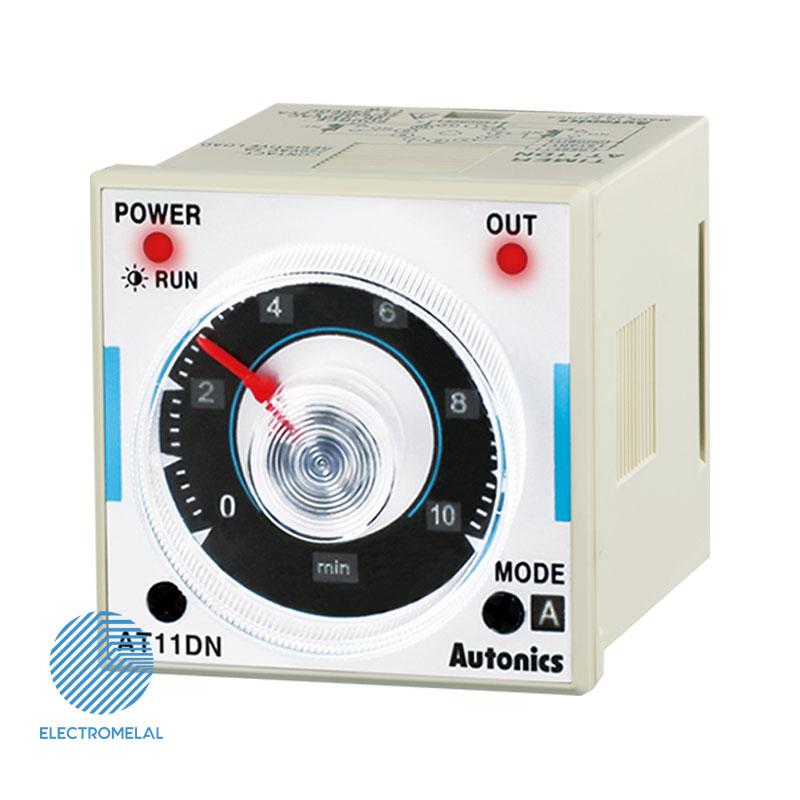

ویژگی های تایمر آنالوگ آتونیکس AT11DN:

  • ریل DIN W48 × H48mm
  • (24 تا 240 ولت DC و 100 تا 240 ولت AC) : قابلیت کار با انواع ولتاژ های AC و DC
  • عملکرد خروجی مختلف (6 نوع حالت)
  • محدوده زمانی متعدد (16 نوع محدوده زمانی)
  • کنترل زمان گسترده (0.05 ثانیه تا 100 ساعت)
  • تنظیم آسان زمان، محدوده زمانی، حالت عملیات خروجی
  • برای بررسی وضعیت خروجی آسان با صفحه نمایش LED
  •  قابلیت اتصال به مدار سیم کشی توسط سوکت های 11 پایه

ویژگی های تایمر آنالوگ آتونیکس 1-AT11DN:

  • ریل DIN W48 × H48mm
  • (12 ولت DC) : قابلیت کار با ولتاژ DC
  • عملکرد خروجی مختلف (6 نوع حالت)
  • محدوده زمانی متعدد (16 نوع محدوده زمانی)
  • کنترل زمان گسترده (0.05 ثانیه تا 100 ساعت)
  • تنظیم آسان زمان، محدوده زمانی، حالت عملیات خروجی
  • برای بررسی وضعیت خروجی آسان با صفحه نمایش LED
  •  قابلیت اتصال به مدار سیم کشی توسط سوکت های 11 پایه

ویژگی های تایمر آنالوگ آتونیکس 2-AT11DN:

  • ریل DIN W48 × H48mm
  • (24 ولت DC و 24 ولت AC) : قابلیت کار با انواع ولتاژ های AC و DC
  • عملکرد خروجی مختلف (6 نوع حالت)
  • محدوده زمانی متعدد (16 نوع محدوده زمانی)
  • کنترل زمان گسترده (0.05 ثانیه تا 100 ساعت)
  • تنظیم آسان زمان، محدوده زمانی، حالت عملیات خروجی
  • برای بررسی وضعیت خروجی آسان با صفحه نمایش LED
  •  قابلیت اتصال به مدار سیم کشی توسط سوکت های 11 پایه



تنوع تایمرهای آنالوگ آتونیکس بسیار زیاد است و در سایزها و اشکال مختلف با ویژگی‌های کاربردی متفاوت ساخته می‌شوند. جایگزین کردن یک تایمر با تایمر دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تایمرهای آنالوگ Autonics در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

انتخاب گارانتی

برند

نوع تایمر

نوع نصب

سایز تایمر (ارتفاعH-عرضW)

نوع تنظیم تایمر

نوع عملکرد تایمر

ولتاژ تغذیه

خروجی تایمر

کاربرد و ویژگی خاص

برند

AUTONICS

ATN-Catalog.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

ATN Series English Catalog.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
