انکودر چرخشی PRI50A R8 LTP 1000 Z V3 2M5 R

انکودر چرخشی PRI50A R8 LTP 1000 Z V3 2M5 R از انکودرهای افزایشی برند OPKON است. این انکودر دارای قطر فلنج 50 میلی متر و قطر شفت 8 میلی متر است. دقت این انکودر 1000 پالس بر دور است. خروجی این انکودر از نوع push-pull است. این انکودر از منبع ولتاژ 5-24 VDC تغذیه می کند.

تماس بگیرید

انکودر چرخشی PRI50A R8 LTP 1000 Z V3 2M5 R
انکودر چرخشی PRI50A R8 LTP 1000 Z V3 2M5 R

تماس بگیرید

انکودر چرخشی PRI50A R8 LTP 1000 Z V3 2M5 R یکی از انکودرهای برند اپکن است. نوع خروجی این انکودر push-pull است و دارای سه سیگنال خروجی ABZ است. این انکودر در دسته انکودرهای افزایشی قرار می گیرد که در ادامه توضیحات بیشتری پیرامون آن مطرح شده است.

آشنایی با انکودر چرخشی PRI50A R8 LTP 1000 Z V3 2M5 R

انکودر (رمزگذار) تجهیزاتی هستند که به کمک آن ها حرکت مکانیکی دستگاه هایی که بر روی آن نصب می شوند، به سیگنال الکتریکی تبدیل می شود. در بسیاری از صنایع به منظور تشخیص موقعیت، میزان جابه جایی، سرعت و شتاب از انکودرها بهره گرفته می شود. انکودرها دارای دسته بندی های متنوعی هستند که در زیر آمده است.

انکودر چرخشی

دسته بندی انکودرها

همان گونه که ذکر شد، انکودرها دارای دسته بندی های مختلفی هستند. در یک دسته بندی انکودرها به دو دسته چرخشی و خطی تقسیم می شوند. تفاوت این دو دسته در محل و کاربرد استفاده آن هاست. انکودرهای خطی برای اندازه گیری حرکت خطی و انکودرهای چرخشی برای اندازه گیری حرکت دورانی کاربرد دارند.

انکودر چرخشی PRI50A R8 LTP 1000 Z V3 2M5 R برای تجهیزاتی که حرکت مکانیکی آن ها به صورت دورانی است، استفاده می شود.

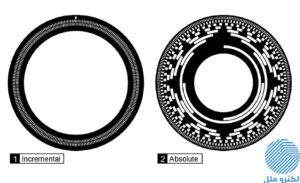

در یک دسته بندی دیگر انکودرها به دو دسته انکودر افزایشی و مطلق تقسیم می شوند. تفاوت عمده این دو نوع انکودر در کدگذاری دیسک آن هاست. دیسک انکودرهای افزایشی دارای شیارهای یکنواخت است. در حالی که دیسک انکودرهای مطلق، همان گونه که در شکل مشخص است، دارای شیارهایی در ظاهر نامنظمی است که موجب ایجاد کدی منحصر به فرد برای موقعیت شفت می شود.

این تفاوت موجب شده است تا انکودرهای افزایشی جابه جایی موقعیت را اندازه گیری کنند در حالی که انکودرهای مطلق خود موقعیت را اندازه می گیرند.

انکودر چرخشی PRI50A R8 LTP 1000 Z V3 2M5 R

انکودر چرخشی PRI50A R8 LTP 1000 Z V3 2M5 R

این انکودر با توجه به افزایشی بودن تغییرات موقعیت را گزارش می دهد. انتقال داده های تغییر موقعیت توسط این انکودر به طور معمول بسیار سریع تر از اکثر انکودرهای مطلق است. در نتیجه از این نوع انکودر، به دلیل سرعت بالا، می توان جهت نظارت آنی موقعیت استفاده کرد. به همین دلیل معمولا از انکودر چرخشی PRI50A R8 LTP 1000 Z V3 2M5 R در اندازه گیری دقیق و کنترل موقعیت و سرعت بهره گرفته می شود.

انکودر چرخشی

کاربردهای گسترده ای برای انکودرهای افزایشی می توان متصور شد. برخی از آن ها عبارتند از: کنترل سرعت چرخش آنتن رادار و نوار نقاله مواد و کنترل حرکت در روباتیک، CMM و CNC.

ویژگی های انکودر چرخشی PRI50A R8 LTP 1000 Z V3 2M5 R

جهت آشنایی بیشتر جهت خرید انکودر چرخشی PRI50A R8 LTP 1000 Z V3 2M5 R در زیر برخی از ویژگی های این انکودر چرخشی آمده است.

فاز خروجی: ABZ

رزولوشن: 1000 PPR

قطر شفت: 8 میلی متر

قطر بدنه: 50 میلی متر

منبع تغذیه: 24-5 VDC

حداکثر دور مجاز: 3500 rpm

کنترل خروجی: PUSH-PULL

دمای محیط: -20 تا 80 درجه سلسیوس

برق و صنعت بین الملل (الکتروملل) نماینده فروش محصولات اپکن از جمله انکودرها در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون OPKON در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

جهت آشنایی بیشتر با انکودر چرخشی PRI50A R8 LTP 1000 Z V3 2M5 R شما می توانید به کاتالوگ این محصول در قسمت فایل های ضمیمه مراجعه کنید.

نوع انکودر

سایز بدنه انکودر یا فلنچ انکودر

نوع شفت انکودر

روش اندازه گیری

قطر شفت

ولتاژ تغذیه

کمیت خروجی

(Resolution (Pulses/Wave per Revolution

نو ع اتصال

درجه حفاظت

برند

OPKON

PRI50.A.OP.D.ENG.V1-23320-OPKON CATALOGUE.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
