انکودر اپکن PRI50A R8 LTP 1024 Z V3 2M5 R

انکودر اپکن PRI50A R8 LTP 1024 Z V3 2M5 R از انکودرهای افزایشی برند OPKON است. این انکودر شفت دار دارای شفتی با قطر 8 میلی متر است. قطر بدنه این سری از انکودرهای اپکن 50 میلی متر است. این انکودر دارای سیگنال خروجی ABZ از نوع Push-pull است. این انکودر از رزولوشن 1024 پالس بر دور بهره می برد و از منبع ولتاژ 5-24 VDC تغذیه می کند.

تماس بگیرید

انکودر OPKON PRI50A R8 LTP 600 Z V3 2M5 R
انکودر اپکن PRI50A R8 LTP 1024 Z V3 2M5 R

تماس بگیرید

انکودر اپکن PRI50A R8 LTP 1024 Z V3 2M5 R از سری انکودرهای PRI50 برند اپکن است. رزولوشن این انکودر افزایشی 1024 PPR است که نشانگر دقت به نسبت بالای این انکودر است. این مقاله به معرفی این انکودر اپکن پرداخته است.

معرفی انکودر اپکن PRI50A R8 LTP 1024 Z V3 2M5 R

آشنایی با انکودرها

انکودرها دسته ای از سنسورها هستند که قابلیت تبدیل حرکت مکانیکی به پالس الکتریکی را دارند. از این تجهیزات در اندازه گیری موقعیت، جابه جایی، سرعت و شتاب استفاده می شود. خروجی انکودرها که یک پالس الکتریکی است، در اختیار سیستم های کنترلی قرار می گیرد.

انکودرها دارای مدل های مختلفی هستند. هر کدام از این مدل ها با توجه به یک نیاز در صنعت شکل گرفته است. برای شناخت آسان تر مدل های انکودر، بهتر است با چند دسته بندی آن ها آشنا شویم.

دسته بندی از نظر ساختمان

در این دسته بندی انکودرها به دو دسته خطی و چرخشی تقسیم می شوند. تفاوت این دو دسته در نوع حرکتی است که اندازه گیری می کنند. انکودرهای خطی یا Linear Encoder، حرکت خطی تجهیزات و انکودرهای چرخشی یا Rotary Encoder حرکت چرخشی تجهیزات را اندازه گیری می کنند.

دسته بندی از نظر ساختمان
دسته بندی از نظر ساختمان

انکودر اپکن PRI50A R8 LTP 1024 Z V3 2M5 R در دسته انکودرهای چرخشی قرار می گیرد.

دسته بندی از نظر سیگنال خروجی

در یک دسته بندی دیگر انکودرها به دو گروه افزایشی و مطلق تقسیم می شوند. مهم ترین تفاوت این دو گروه از انکودرها، این است که انکودرهای افزایشی تغییرات موقعیت را اندازه گیری می کنند و انکودرهای مطلق خود موقعیت را.

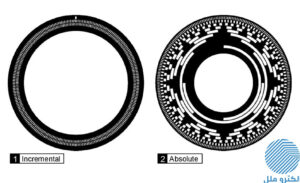

به عنوان مثال در یک انکودر چرخشی نوری مطلق، دیسک گردان دارای شیارهایی است که عبور نور از آن ها موجب شکل گیری کدی منحصر به فرد می شود. همین موضوع موجب می شود تا انکودرهای مطلق، برای هر موقعیت کدی منحصر به فرد داشته باشند. استفاده از این انکودرها برای افزایش ایمنی نسبت به انکودرهای افزایشی ارجحیت دارد. اما انکودرهای افزایشی دارای شیارهایی مطابق تصویر زیر هستند و صرفا توانایی اندازه گیری تغییرات موقعیت را دارند.

انکودر اپکن PRI50A R8 LTP 1024 Z V3 2M5 R در دسته انکودرهای افزایشی قرار دارد. قابل ذکر است انکودرهای افزایشی با توجه به سادگی ساختارشان معمولا از سرعت بالاتری برخوردارند.

دسته بندی انکودرها از نظر فناوری آن ها

انکودرها از نظر فناوری که جهت تولید پالس الکتریکی استفاده می کنند، به دسته های مختلفی تقسیم می شوند. این فناوری ها عبارتند از:

– نوری

– مغناطیسی

– خازنی

– سلفی

– لیزری

هر کدام از این فناوری ها بسته به موقعیت کاربرد خاص خود را دارد. اما پرکاربردترین و دقیق ترین فناوری در انکودرها، فناوری نوری است. انکودر اپکن PRI50A R8 LTP 1024 Z V3 2M5 R یکی از انکودرهای نوری است.

انکودرهای نوری به کمک یک یا دو جفت LED گیرنده و فرستنده و یک دیسک گردان به وظیفه خود عمل می کنند. چرخش دیسک گردان موجب قطع و وصل نوری است که از LED ها ارسال و دریافت می شود. همین قطع و وصل نور اساس تشکیل پالس الکتریکی خروجی را تشکیل می دهد. نحوه عملکرد انکودر نوری در شکل زیر قابل مشاهده است.

انکودر نوری

برق و صنعت بین الملل (الکتروملل) نماینده فروش محصولات اپکن از جمله انکودرها در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Opkon در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

جهت آشنایی بیشتر با انکودر اپکن PRI50A R8 LTP 1024 Z V3 2M5 R شما می توانید به کاتالوگ این محصول در قسمت فایل های ضمیمه مراجعه کنید.

نوع انکودر

سایز بدنه انکودر یا فلنچ انکودر

نوع شفت انکودر

روش اندازه گیری

قطر شفت

ولتاژ تغذیه

(Resolution (Pulses/Wave per Revolution

نو ع اتصال

درجه حفاظت

برند

OPKON

PRI50.A.OP.D.ENG.V1-23320-OPKON CATALOGUE.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
