اس اس آر PCB فوتک SSR-P03DD

اس اس آر PCB فوتک SSR-P03DD از اس اس آر های نوع رو بردی می‌باشد. جریان خروجی این اس اس آر 3 آمپر بوده. ورودی این اس اس آر تک فاز (32-4) VDC بوده و ولتاژ خروجی آن (60-5) VDC است.

اس اس آر PCB که از انواع رله های قطبی می باشند، به رو بردی معروف است. اس اس آر PCB همان رله حالت جامد است و  عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این رله‌ها یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

ساختار اس اس آر

در اس اس آر دو بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله اس اس آر وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به اس اس آر ساده معروفند.
باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در اس اس آر های آمپر بالا به دلیل تولید حرارت زیاد و سوختن اس اس آر از هیت سینک باید استفاده شود.

در رله‌های رو بردی با قرار گرفتن چند لایه روی هم PCB شکل می‌گیرد. این لایه‌ها شامل Silkscreen، Soldemask، مس و FR4 است.

اس اس آر PCB فوتک SSR-P03DD

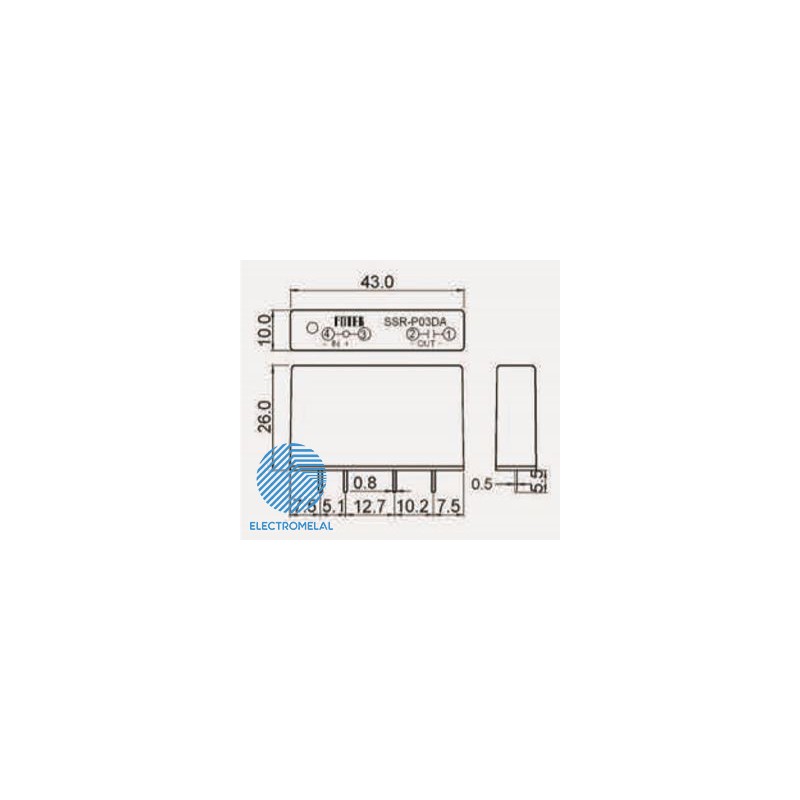

مشخصات ظاهری و فنی اس اس آر PCB فوتک SSR-P03DD

اس اس آر ها دارای محدوده جریان 1 تا 800 آمپر در مدل‌های تک‌فاز و سه فاز هستند.

اس اس آر PCB فوتک SSR-P03DD تک فاز است.

اس اس آر PCB فوتک SSR-P03DD

از نظر نوع بار می‌توان اس اس آر را به اهمی، موتوری، DC و AC تقسیم کرد. در انتخاب اس اس آر باید به نوع بار دقت داشت و رله مناسب بار را انتخاب کرد.

انواع اس اس آر PCB از نظر نوع ورودی

اس اس آر PCB می تواند جهت قطع و وصل مدار الکتریکی (دقیقا مانند یک کلید ) عمل نموده یا جهت کنترل ولتاژ مدار استفاده گردد. با این تفاوت که هیچ قطعه مکانیکی درون آن وجود ندارد. ورودی انواعی که جهت قطع و وصل مدار استفاده می‌شوند عموما دارای مقادیر (4-32) VDC یا (100-240) VAC می‌باشند که با مراجعه به کاتالوگ عدد دقیق قابل مشاهده است. با اعمال ولتاژ تحریک به اس اس آر PCB، رله روشن شده و از حالت قطع به حالت وصل می‌رود و مدار خروجی آن بسته شده و موجب برقراری مدار الکتریکی در خروجی می‌گردد.

ورودی اس اس آر PCB فوتک SSR-P03DD مقدار VDC (4-32) است.

اس اس آر PCB فوتک SSR-P03DD

کاربرد اس اس آر PCB:

اس اس آر PCB قابل استفاده در دستگاههای ارتباطی و تجهیزات دفتری، سیستم‌های آلارم، تجهیزات اندازه‌گیری، تجهیزات مانیتورینگ پزشکی و سنسورهای کنترلی است.

نکات مهم در هنگام خرید اس اس آر PCB:

1- نوع ورودی و خروجی اس اس آر PCB
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

مزایای اس اس آر PCB

سرعت قطع و وصل بسیار بالا نسبت به مدل‌های الکترومکانیکی
عدم ایجاد جرقه هنگام سوییچینگ
مناسب برای استفاده در محل‌هایی که امکان انفجار و احتراق وجود دارد.
طول عمر بالا (به دلیل نداشتن قطعه مکانیکی)
مقاومت بالا در برابر لرزش و ضربه
توان مصرفی کم
نصب آسان
عملکرد بدون صدا
ابعاد بسیار کوچک
طراحی متنوع برای مدار‌های AC / DC

اس اس آر PCB فوتک SSR-P03DD

تنوع اس اس آر PCB زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک اس اس آر PCB با PCB دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات فوتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Fotek در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

انتخاب گارانتی

برند

نوع و ظاهر SSR

نوع بار

جریان نامی SSR

تحریک SSR (ورودی SSR)

ولتاژ خروجی SSR

نوع عملکرد SSR

استاندارد ها

برند

fotek

SSR-P.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
