اس اس آر ریلی 25 آمپر G3PE-225BL

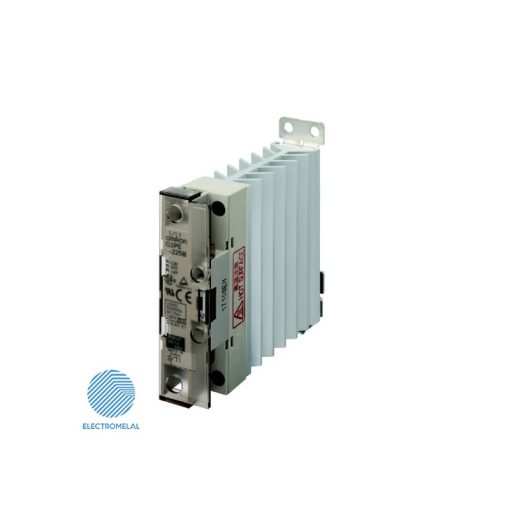

اس اس آر ریلی 25 آمپر G3PE-225BL از ssr های حالت جامد برند Omron می‌باشد. جریان خروجی این ssr ریلی 25 آمپر می‌باشد. ورودی این ssr ریلی (24-12) VDC بوده و ولتاژ خروجی آن (240-100) VAC است. نوع عملکرد آن ON/Off می باشد.

اس اس آر ریلی 25 آمپر G3PE-225BL یک عنصر الکترونیکی نیمه هادی است که علامت اختصاری Solid State Relay یا رله حالت جامد است؛ ssr عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این رله‌ها یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

ساختار اس اس آر ریلی 25 آمپر G3PE-225BL

در اس اس آر ریلی 25 آمپر G3PE-225BL دو بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله ssr وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به ssr ساده معروفند.

ssr ریلی آتونیکس SRH1-1220

باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در جریان‌های بالا به دلیل تولید حرارت زیاد و سوختن ssr از هیت سینک باید استفاده شود.

اس اس آر ریلی 25 آمپر G3PE-225BL از نظر نوع ورودی

اس اس آر ریلی 25 آمپر G3PE-225BLمی تواند جهت قطع و وصل مدار الکتریکی (دقیقا مانند یک کلید ) عمل نموده یا جهت کنترل ولتاژ مدار استفاده گردد. با این تفاوت که هیچ قطعه مکانیکی درون آن وجود ندارد. ورودی انواعی که جهت قطع و وصل مدار استفاده می‌شوند عموما دارای مقادیر (4-30) VDC یا (100-240) VAC می‌باشند که با مراجعه به کاتالوگ عدد دقیق قابل مشاهده است. با اعمال ولتاژ تحریک به رله ssr، رله روشن شده و از حالت قطع به حالت وصل می‌رود و مدار خروجی آن بسته شده و موجب برقراری مدار الکتریکی در خروجی می‌گردد.

ورودی اس اس آر ریلی 25 آمپر G3PE-225BL مقدار VDC (12-24) است.

ssr ریلی آتونیکس SRH1-1220

در صورتی که ssr به منظور کنترل ولتاژ باشد ورودی آن اغلب به صورت (4-20)mA یا (0-10)V و یا ورودی اهمی است. با اعمال این سیگنال‌های ورودی، خروجی ولتاژ به صورت خطی تغییر می‌یابد. برای استفاده از ssr با ورودی اهمی باید از پتاسیومتر مناسب با توجه به ورودی رله استفاده کرد.

نکات مهم در هنگام خرید اس اس آر ریلی 25 آمپر G3PE-225BL

1- نوع تحریک (ورودی) و خروجی ssr
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب


سایر اطلاعات مورد نیاز جهت نصب و کارکرد اس اس آر ریلی 25 آمپر G3PE-225BL در کاتالوگ ضمیمه درج شده است. برای خرید این محصول می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

برای مشاهده سایر اس اس آر می توانید از صفحه انواع  اس اس آر استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع  اس اس آر  انتخاب کنید.

همچنین در صورت نیاز به مشاوره و اطلاع از موجودی انواع  اس اس آر Omron همکاران ما پاسخگوی شما عزیزان هستند.
