استابلایزر و انواع آن

استابلایزر, یا استبیلایزر یا استابیلایزر یا تثبیت کننده ولتاژ برق یا Stabilizer دستگاهی است که از آن به منظور حفاظت از لوازم برقی در مقابل نوسانات برق شهر استفاده می‌گردد. این دستگاه در زمان افت یا افزایش ولتاژ برق شهر از میزان ۲۲۰ ولت ولتاژ برق را اصلاح نموده و آن را به سطح ۲۲۰ ولت بر می‌گرداند و از دستگاه‌های برقی بدون قطع برق محافظت می‌نماید

 استابلایزر با روش‌های مختلفی ساخته می‌شود. در نوع ترانسی قسمت کنترل استابلایزر ولتاژ برق شهر را مانیتور کرده ودر   صورت افزایش یا کاهش برق TAB‌های ترانس را تغییر می‌دهد. استابیلایزر‌ها در صورت وجود برق شهر می‌توانند تغییرات ولتاژ در حد ۱۴۰ الی ۲۴۰ ولت را جبران نمایند.

در صورت خارج شدن ولتاژ برق شهر از محدوده حداقل و حداکثر ولتاژ استابلایزر (۱۴۰-۲۶۰) برق خروجی دستگاه قطع می‌گردد.

انواع استابلایزر از لحاظ تکنولوژی ساخت

۱. استابلایزر رله‌ای

در این سیستم یک ترانس با استفاده از چند رله که سر‌های خروجی سیم پیچ‌ها را متناسب با ولتاژ برق شهر تعیین می‌کند، برق را به صورت پله‌ای اصلاح می‌کند.

این مدل از استابلایزر برای استفاده‌ی مکان‌هایی که نوسانات برق شهر به صورت لحظه ایی بوده بهتر است، زیرا در کسری از ثانیه افت ولتاژ را جبران نموده و مانع از آسیب دیدن لوازم برقی میگردد، اما رنج تغییر ولتاژ در آن‌ها بیست ولت میباشد به این صورت که زمانی رله عمل میکند که برق شهر به زیر ۲۰۰ ولت یا بالای ۲۴۰ ولت رسیده باشد

چه زمانی از استابلایزر رله استفاده کنیم ؟
هر زمان نوسانات برق شهر به صورت پله ای بوده و ولتاژ به مقدار زیادی پرش می کند (بر فرض مثال ولتاژ به طور ناگهانی از 220 به 170 کاهش پیدا کند یا به بالای 240 ولت برسد ) بهتر است از استابیلایزر رله استفاده گردد که از سرعت سوئیچ بالایی بر خوردار است .

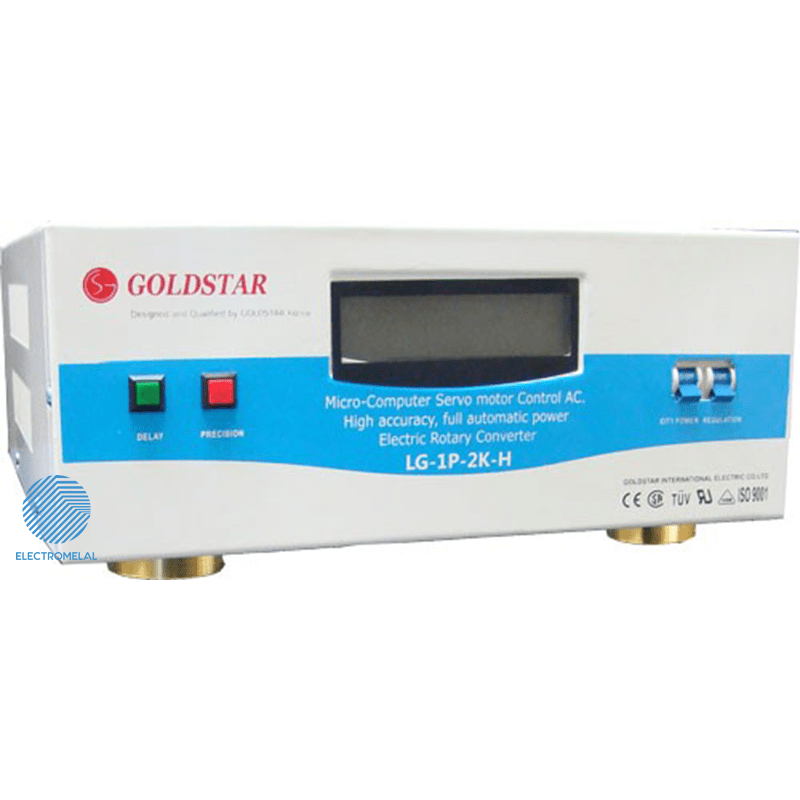

۲. استابلایزر سروو موتوری

ترانس در این مدل به صورت حلقوی بوده و به جای رله، تغییرات ولتاژ برق شهر با استفاده از یک بازو جاروبک، روی ترانس که به صورت هوشمند کنترل می‌شود، اصلاح می‌گردد.

در این نمونه اصلاح افت یا افزایش ولتاژ برق شهر در بازه‌ی بسیار کمتری (۳ ولت) و با دقت بیشتری انجام میگیرد، ولی به خاطر سیستم مکانیکی از سرعت کمتری نسبت به نمونه رله‌ای بهره میبرد که این امر موجب میگردد از استبیلایزر سرو موتوری در محل‌هایی استفاده بشود که ولتاژ برق شهر به صورت دائمی بالاتر از حد مجاز یا پایین‌تر از آن باشد.

چه زمانی از استابلایزر سروو موتوری استفاده کنیم ؟
در هر مکانی که به هر دلیل ولتاژ برق شهر در اکثر مواقع پایین تر یا بالاتر از حد مجاز است و نوسانات ولتاژ به صورت پله ای نیست بهتر است از استابیلایزر سروو موتوری استفاده گردد که از دقت بیشتری برای جبران و کاهش ولتاژ برخوردار است .

انواع استابلایزر از لحاظ ولتاژ برق ورودی

۱. استابلایزر تک فاز (v۲۶۰-v۱۴۰)
استابلایزر‌های تک فاز به هر دو صورت رله‌ای و سروو موتوری موجود می‌باشند

۲. استابلایزر سه فاز (v۴۵۰-v۲۸۰)
در استبیلایزر‌های سه فاز به خاطر وجود ولتاژ بالا و جریان زیاد از تکنولوژی سروو موتور استفاده میگردد که از راندمان بالاتری برخوردار است.

انواع استابلایزر سه فاز:

– استبیلایزر سه فاز با بار متعادل:

در این مدل یک موتور سروو با سه اتوترانسفورمر با کمک یک شفت و سه چرخ دنده به هم متصل شده اند و کار تنظیم برق سه فاز ورودی را انجام میدهند
از این مدل در ماشین‌های صنعتی که دستگاه نیاز به بار یکنواخت در سه فاز دارد استفاده میگردد

– استبیلایزر سه فاز با بار نامتعادل:
در این نمونه هر فاز ورودی به صورت مجزا توسط یک سروو موتور کنترل شده و ممکن است فاز‌ها دارای ولتاژ‌های مختلف نزدیک به هم باشند.




موارد کاربرد استابلایزر

بطور کلی در مواردی که برق شهر دچار کاهش یا افزایش ولتاژ می‌شود و تجهیزات مورد استفاده به نوسانات برق شهر حساس باشند.

  • مصارف خانگی (یخچال، تلویریون، کامپیوتر، کولر و.)
  • اداری (کامپیوتر، سرور‌های اطلاعاتی، مانیتور و …)
  • صنعتی (دستگاه پانچ cnc، دستگاه فرز و تراش cnc، خطوط تولید مکانیزه برقی و …)
  • پزشگی و آزمایشگاهی (سی تی اسکن، ام ار آی، سونوگرافی، اتوکلاو و …)

مزایای استفاده از استابلایزرها:

  • تثبیت نوسانات برق شهری: با تثبیت نوسانات برق شهری توسط استابلایزرها، طول عمر و بازدهی دستگاه های برقی افزایش می یابد.
  • محافظت دستگاه های برقی در برابر اتصال کوتاه: اتصال کوتاه در استابلایزر توسط میکروکنترلر موجود در آن قطع می شود و در نتیجه مشکلی به خاطر اتصال کوتاه برای وسایل برقی به وجود نخواهد آمد.
  • کاهش هزینه مصرف برق: افت ولتاژ برق شهری باعث کم شدن دور الکتروموتور موجود در دستگاه های برقی شده که از بازدهی این وسایل می کاهد. گفته می شود در مواقع افت ولتاژ، مصرف انرژی حتی تا 25 درصد افزایش می یابد. لذا استفاده از استابلایزرها با جلوگیری از افت ولتاژ باعث کاهش مصرف برق می شوند.
  • محافظت در برابر رعد و برق و ولتاژ زیاد (High Voltage) و نوسانات لحظه ای و spike ها

تفاوت استابلایزر با محافظ

دستگاه محافظ، فقط دارای یک برد الکترونیکی است که به هنگام بالا و یا پائین بودن ولتاژ برق شهر از حد تعریف‌شده برق را قطع می‌نمایند و نیز دارای یک مدار تأخیر جهت وصل مجدد برق شهر با زمان معین می‌باشند که این سیستم به دلیل بدوی بودن آن محافظی مطمئن و کامل برای دستگاه‌های مصرف‌کننده نیست.

استابلایزر ولتاژ با تغییرات ولتاژ، برق را قطع نمی‌کند. بلکه ولتاژ را در محدوده مشخصی از نوسانات، اصلاح می‌نماید. استابلایزر ولتاژ با دارا بودن ویژگی‌هایی که در ذیل به برخی از آن‌ها اشاره‌شده محافظ بسیار مطمئن برای لوازم برقی می‌باشد:

تثبیت برق شهر
برق شهر دارای نوسانات ولتاژ است، به همین دلیل استفاده از استابلایزر ولتاژ می‌تواند با تثبیت ولتاژ به میزان قابل‌توجهی عمر و راندمان دستگاه‌های مصرف‌کننده را بالا ببرد.

محافظت در مقابل اتصال کوتاه و نوسانات لحظه‌ای
اگر به هر دلیلی نوسانات لحظه‌ای شدید و اتصالی در خروجی و یا مدارات داخلی استابلایزر اتفاق بیافتد بلافاصله دستگاه به‌صورت اتوماتیک توسط میکروکنترلر تعبیه‌شده، خروجی را قطع نموده و از بروز هرگونه ایراد و مشکل برای دستگاه مصرف‌کننده جلوگیری می‌نماید.

کاهش هزینه مصرف برق
افت ولتاژ برق شهر باعث اختلال در عملکرد دستگاه‌ها شده و قدرت نامی و راندمان الکتروموتور را به حد قابل‌توجهی کاهش می‌دهد که باعث پایین آمدن دور الکتروموتور و گرم شدن آن خواهد شد و به‌تبع آن تلفات انرژی افزایش می‌یابد و درنهایت برق زیادی را مصرف می‌کند که پیرو نظریه کارشناسان این امر در بعضی از مواقع افزایش مصرف برق تا ۲۵% را در پی دارد.

تنوع استابلایزرها بسیار زیاد است و در سایزها و اشکال مختلف با ویژگی‌های کاربردی متفاوت ساخته می‌شوند. جایگزین کردن یک استابلایزر با استابلایزر دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات توبیشی،گلدستار و فاراتل در ایران آماده ارائه خدمات مشاوره، فروش و توزیع استابلایزر های GoldStar ,Faratel ,TOBISHI در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.
