سنسور جابهجایی optoNCDT 1320/1420؛ بررسی مشخصات، عملکرد و کاربردها

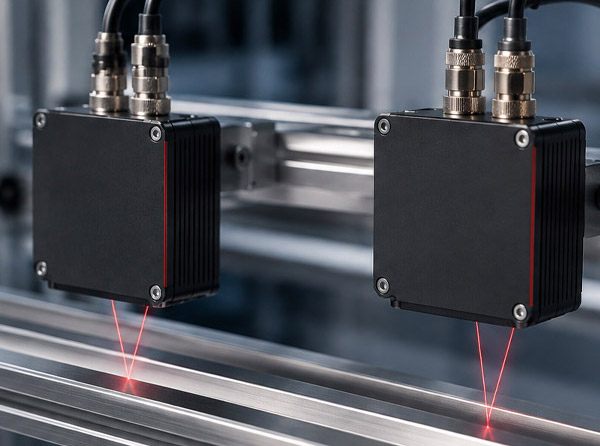

سنسور جابهجایی optoNCDT 1320/1420 از خانواده سنسورهای لیزری شرکت Micro-Epsilon است که برای اندازهگیری بدون تماس جابهجایی، فاصله و موقعیت اجسام در کاربردهای صنعتی طراحی شده است. این سنسورها با استفاده از فناوری مثلثبندی لیزری (Laser Triangulation)، امکان اندازهگیری دقیق و سریع سطح هدف را فراهم میکنند و به دلیل ابعاد جمعوجور، دقت بالا و قابلیت اتصال به سیستمهای اتوماسیون صنعتی، گزینهای مناسب برای بسیاری از خطوط تولید و تجهیزات اندازهگیری هستند.
optoNCDT 1320/1420 چگونه کار میکند؟
عملکرد این سنسورها بر پایه تابش یک نقطه نور لیزر روی سطح جسم است. نور بازتابشده توسط اپتیک گیرنده که با زاویه مشخصی نسبت به محور لیزر قرار دارد، روی یک عنصر تصویربرداری CMOS ثبت میشود. سپس پردازنده داخلی سنسور با تحلیل موقعیت نقطه نور، فاصله بین سنسور و سطح هدف را محاسبه میکند و مقدار اندازهگیریشده از طریق خروجیهای آنالوگ یا رابط دیجیتال در اختیار سیستم کنترل قرار میگیرد.
این روش باعث میشود اندازهگیری بدون تماس مکانیکی انجام شود؛ بنابراین در کاربردهایی که تماس با قطعه میتواند باعث آسیب، سایش یا تغییر شکل آن شود، استفاده از سنسور displacement لیزری مزیت مهمی محسوب میشود.
تفاوت optoNCDT 1320 و 1420
سری 1320 و 1420 از نظر ساختار کلی بسیار مشابه هستند، اما مدل optoNCDT 1420 برای دستیابی به سرعت و دقت بالاتر توسعه یافته است. طبق اطلاعات رسمی Micro-Epsilon، محدودههای اندازهگیری این خانواده از 10 تا 500 میلیمتر متغیر است؛ 1320 دارای تکرارپذیری از حدود 1 میکرومتر و نرخ اندازهگیری تا 4 کیلوهرتز است، در حالی که 1420 تکرارپذیری تا 0.5 میکرومتر و نرخ اندازهگیری تا 8 کیلوهرتز را ارائه میدهد.
در نتیجه، اگر سرعت بالاتر و ثبت تغییرات سریعتر سطح برای فرآیند اهمیت داشته باشد، optoNCDT 1420 میتواند انتخاب مناسبتری باشد. این موضوع بهخصوص در فرآیندهای دینامیک و خطوط تولید سریع اهمیت دارد.
مهمترین ویژگیهای سنسور optoNCDT 1320/1420
یکی از مهمترین مزایای این خانواده، ترکیب ابعاد کوچک و عملکرد دقیق است. مدلهای 1320 و 1420 برای استفاده در ماشینآلات، اتوماسیون کارخانه، رباتیک و پروژههای OEM توسعه داده شدهاند. بدنه آلومینیومی مقاوم با درجه حفاظت IP67 نیز امکان استفاده از سنسور را در محیطهای صنعتی فراهم میکند.
از دیگر ویژگیهای مهم این سری میتوان به کنترل نوردهی هوشمند، قابلیت اندازهگیری روی سطوح مختلف، خروجیهای آنالوگ و دیجیتال و امکاناتی برای راهاندازی و تنظیم ساده اشاره کرد. Micro-Epsilon همچنین برای این خانواده، رابط کاربری تحت وب و ابزارهای نرمافزاری مختلف ارائه میکند که فرآیند تنظیم پارامترها و راهاندازی سنسور را سادهتر میکند.
کاربردهای optoNCDT 1320/1420
این سنسورهای جابهجایی لیزری در طیف وسیعی از کاربردهای صنعتی قابل استفاده هستند. از جمله مهمترین موارد میتوان به کنترل ابعاد قطعات، اندازهگیری ضخامت، بررسی موقعیت قطعات، کنترل فاصله، پایش تغییر شکل، کنترل ارتفاع و اندازهگیری قطعات متحرک اشاره کرد.
در صنایع تولیدی، سنسور میتواند برای کنترل ابعاد قطعه در حین ساخت استفاده شود. در خطوط مونتاژ نیز امکان بررسی موقعیت صحیح قطعات و تشخیص تغییرات بسیار کوچک وجود دارد. Micro-Epsilon نمونههایی مانند کنترل فاصله هدهای چاپ، پایش انبساط سلولهای باتری و کنترل ابعاد قطعات تراشکاریشده را برای سنسورهای این خانواده مطرح کرده است.
چرا optoNCDT 1320/1420 را انتخاب کنیم؟
اگر به یک سنسور اندازهگیری جابهجایی بدون تماس با ابعاد مناسب، سرعت بالا و دقت مناسب برای اتوماسیون صنعتی نیاز داشته باشید، خانواده optoNCDT 1320/1420 یکی از گزینههای قابل بررسی است. مدل 1320 برای بسیاری از کاربردهای عمومی و دقیق مناسب است، در حالی که 1420 برای فرآیندهایی که سرعت اندازهگیری بالاتر و تکرارپذیری بهتر اهمیت دارد، مزیت بیشتری دارد.
در نهایت، انتخاب مدل مناسب باید بر اساس محدوده اندازهگیری، جنس و ویژگی سطح هدف، سرعت حرکت قطعه، دقت موردنیاز، شرایط محیطی و نوع خروجی موردنیاز انجام شود. در صورتی که این پارامترها بهدرستی انتخاب شوند، سنسورهای optoNCDT 1320/1420 میتوانند نقش مهمی در افزایش دقت کنترل کیفیت و اتوماسیون فرآیندهای صنعتی داشته باشند.
