کنترل بار چیست و چگونه عملکردی دارد؟

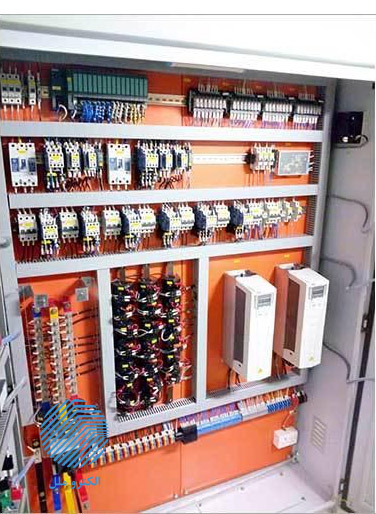

کنترل بار چیست؟
کنترل بار به تجهیز یا سیستمی گفته میشود که بسته به نوع کاربرد، شرایط الکتریکی یک مصرفکننده را بررسی یا میزان توان اعمالشده به آن را تنظیم میکند.
بهطور کلی، کنترل بار میتواند در دو حوزه اصلی مورد بررسی قرار گیرد:
- کنترل بار حفاظتی یا کنترل جریان
- کنترل بار فرآیندی یا کنترل توان
نوع اول: کنترل بار حفاظتی چیست؟
یکی از کاربردهای کنترل بار، حفاظت از تجهیزات الکتریکی، بهخصوص موتورهای سهفاز، در برابر شرایط غیرعادی جریان است.
فرض کنید یک موتور سهفاز داریم که جریان نامی آن 15 آمپر است. در شرایط عادی، موتور باید تقریباً در محدوده جریان نامی خود کار کند. حالا تصور کنید بار مکانیکی زیادی روی موتور قرار بگیرد. برای مثال، ممکن است موتور مجبور شود یک بار سنگینتر را بچرخاند. در این شرایط، موتور برای تأمین گشتاور موردنیاز، جریان بیشتری از شبکه دریافت میکند. جریان موتور ممکن است به شکل زیر افزایش پیدا کند:
18 آمپر → 17 آمپر → 16 آمپر → 15 آمپر
این افزایش جریان میتواند باعث افزایش حرارت در بخشهای مختلف موتور شود.
اگر این وضعیت برای مدت طولانی ادامه پیدا کند، حرارت اضافی میتواند به بخشهای مختلف موتور، از جمله سیمپیچها و عایقبندی آنها، آسیب وارد کند. در نتیجه ممکن است، عمر موتور کاهش پیدا کند و یا عایق سیمپیچها آسیب ببیند و موتور بیش از حد گرم شود در نتیجه دچار خرابی می گردد و یا در شرایط شدید، موتور بسوزد.
به همین دلیل برای حفاظت از موتور، از تجهیزات کنترل و حفاظت جریان استفاده میشود.
کنترل بار حفاظتی چگونه کار میکند؟
در کنترل بار حفاظتی، دستگاه بهصورت مداوم جریان مصرفی موتور یا مصرفکننده را بررسی میکند. یک مقدار مشخص بهعنوان حد مجاز برای سیستم تعیین میشود. اگر جریان از این مقدار بیشتر شود، تجهیز وضعیت غیرعادی را تشخیص میدهد و فرمان قطع صادر میکند. برای مثال، اگر موتور در حالت عادی باید در محدوده جریان مشخصی کار کند اما به دلیل افزایش بار، جریان آن بیش از مقدار تنظیمشده افزایش پیدا کند، سیستم حفاظتی وارد عمل میشود. هدف این تجهیز، تنظیم عملکرد موتور یا کنترل سرعت آن نیست. هدف اصلی، حفاظت از موتور و جلوگیری از ادامه کار در شرایط غیرعادی است.
نوع دوم: کنترل بار یا کنترل توان چیست؟
نوع دوم کنترل بار، که در بسیاری از کاربردهای صنعتی و حرارتی مورد استفاده قرار میگیرد، هدف کاملاً متفاوتی دارد. در اینجا هدف، محافظت از موتور در برابر افزایش جریان نیست. هدف اصلی، کنترل توان اعمالشده به یک بار است تا یک فرآیند به شرایط موردنظر برسد. یکی از مهمترین کاربردهای این نوع سیستم، کنترل المنتها و تجهیزات گرمایشی است.
برای مثال، ممکن است بخواهیم:
- یک المنت را تا دمای مشخصی گرم کنیم.
- دمای یک کوره را کنترل کنیم.
- دمای یک دستگاه صنعتی را ثابت نگه داریم.
- یک ماده را در دمای مشخص ذوب کنیم.
- فرآیند پخت یا گرمکردن را در یک دمای کنترلشده انجام دهیم.
در این کاربردها از تجهیزاتی مانند کنترل بار، کنترل توان یا پاور رگولاتور استفاده میشود. در برخی کاربردها نیز این تجهیزات بهعنوان کنترلکننده توان تریستوری شناخته میشوند.
پاور رگولاتور چگونه کار میکند؟
پاور رگولاتور وظیفه دارد میزان توان الکتریکی اعمالشده به بار را کنترل کند. در یک سیستم گرمایشی، مقدار توان اعمالشده به المنت ارتباط مستقیمی با میزان گرمای تولیدشده دارد. هرچه توان بیشتری به المنت اعمال شود، گرمای بیشتری تولید میشود و دمای سیستم سریعتر افزایش پیدا میکند. پاور رگولاتور با کنترل ولتاژ اعمالشده ، امکان کنترل توان و در نتیجه کنترل شرایط فرآیند را فراهم میکند.
در پاور کنترلرهای صنعتی، بسته به نوع تجهیز، کنترل توان ممکن است بر اساس سیگنال کنترلی یا با کنترل نحوه اعمال ولتاژ به بار انجام شود. در برخی روشها، ولتاژ مؤثر اعمالشده به بار کنترل میشود و در نتیجه توان مصرفی تغییر میکند. در نتیجه، مقدار انرژی و گرمای تولیدشده توسط المنت نیز قابل کنترل خواهد بود. این موضوع باعث میشود سیستم بتواند به جای عملکرد کاملاً روشن یا خاموش، توان موردنیاز فرآیند را متناسب با شرایط واقعی تنظیم کند.
کنترل بار در سیستمهای گرمایشی چگونه انجام میشود؟
یکی از مهمترین کاربردهای کنترل بار یا کنترل توان، سیستمهای گرمایشی است.
در یک سیستم گرمایشی معمولاً تجهیزات مختلفی با یکدیگر همکاری میکنند:
- سنسور دما
- کنترلر دما یا ترموستات
- پاور کنترلر یا پاور رگولاتور
- المنت یا هیتر
فرآیند کلی به این صورت است:
اندازهگیری دما
ابتدا سنسور یا تجهیز اندازهگیری، دمای واقعی سیستم را بررسی میکند.
مقایسه با دمای تنظیمشده
دمای واقعی با مقدار موردنظر مقایسه میشود.
برای مثال، اپراتور ممکن است دمای 50 درجه سانتیگراد را برای سیستم تنظیم کرده باشد.
ارسال فرمان کنترلی
کنترلر تشخیص میدهد که چه مقدار انرژی برای رسیدن به دمای موردنظر لازم است.
کنترل توان المنت
فرمان کنترلی به پاور کنترلر ارسال میشود.
پاور کنترلر میزان توان اعمالشده به المنت را تنظیم میکند.
رسیدن به دمای موردنظر
با افزایش دمای سیستم و نزدیک شدن آن به مقدار تنظیمشده، توان بهصورت متناسب کنترل میشود تا فرآیند به شرایط موردنظر برسد.
اگر دمای موردنظر تغییر کند چه اتفاقی میافتد؟
یکی از ویژگیهای مهم سیستم کنترل توان، قابلیت تغییر مقدار تنظیمشده بر اساس نیاز فرآیند است. فرض کنید دمای سیستم ابتدا روی 50 درجه سانتیگراد تنظیم شده است. سیستم کنترل توان، انرژی لازم را به المنت اعمال میکند تا دما به 50 درجه برسد و در محدوده موردنظر قرار بگیرد. حالا ممکن است چند دقیقه بعد، اپراتور دمای موردنیاز فرآیند را تغییر دهد و مقدار جدیدی را تنظیم کند. برای مثال، دمای موردنیاز افزایش پیدا کند. در این حالت، کنترلر شرایط جدید را تشخیص میدهد و فرمان لازم برای افزایش توان به پاور کنترلر ارسال میشود. پاور کنترلر نیز میزان توان اعمالشده به المنت را متناسب با شرایط جدید تنظیم میکند تا سیستم به دمای جدید برسد.
بنابراین در این کاربرد، سیستم صرفاً یک تجهیز حفاظتی نیست. هدف اصلی، کنترل انرژی و توان برای رسیدن به شرایط موردنیاز فرآیند است.
کاربرد کنترل بار یا پاور کنترلر در صنعت
کنترل توان در بسیاری از فرآیندهای صنعتی که نیاز به کنترل دما یا انرژی دارند، مورد استفاده قرار میگیرد.
برخی از کاربردهای مهم عبارتاند از:
- کنترل المنتهای صنعتی
- کنترل هیترها
- کنترل کورههای صنعتی
- دستگاههای تزریق پلاستیک
- ماشینآلات بستهبندی
- صنایع غذایی
- فرآیندهای پخت و گرمکردن
- فرآیندهای ذوب و حرارتدهی
- صنایع فولاد و ذوب فلزات
- سیستمهای گرمایشی صنعتی
برای مثال، در صنایع غذایی ممکن است یک محصول برای مدت مشخصی در دمای معین قرار بگیرد. یا در یک فرآیند صنعتی، لازم باشد ماده یا فلز در دمای مشخصی گرم یا ذوب شود. در چنین شرایطی، ثابت نگه داشتن یا کنترل دقیق دما اهمیت زیادی دارد.
مزایای استفاده از کنترل توان
استفاده از پاور کنترلر یا سیستم کنترل توان میتواند مزایای مختلفی داشته باشد.
- کنترل دقیقتر دما و تنظیم توان متناسب با نیاز فرآیند میتواند به کنترل بهتر دما کمک کند.
- بهبود کیفیت فرآیند، در بسیاری از فرآیندهای صنعتی، دما تأثیر مستقیمی بر کیفیت محصول نهایی دارد.
- کنترلپذیری بیشتر سیستم، اپراتور یا سیستم کنترل میتواند مقدار موردنیاز فرآیند را تغییر دهد و توان سیستم نیز متناسب با آن تنظیم شود.
- کاهش نوسانات فرآیند، کنترل مناسب توان میتواند به ایجاد شرایط پایدارتر در سیستم کمک کند.
- امکان اتوماسیون فرآیند، پاور کنترلرها میتوانند در سیستمهای اتوماسیون و در کنار کنترلرها و PLC مورد استفاده قرار گیرند.
هنگام انتخاب کنترل بار به چه نکاتی توجه کنیم؟
قبل از انتخاب تجهیز، ابتدا باید مشخص کنید که منظور شما از کنترل بار چیست. آیا به یک تجهیز حفاظتی برای کنترل جریان موتور نیاز دارید یا به یک تجهیز کنترل توان برای کنترل فرآیند؟
پس از مشخص شدن نوع کاربرد، باید موارد زیر بررسی شوند:
- نوع بار
- ولتاژ کاری
- جریان مصرفی
- توان بار
- تکفاز یا سهفاز بودن سیستم
- نوع مصرفکننده
- روش کنترل
- دمای محیط
- نیاز به خنککاری
- نوع سیگنال کنترلی
- سازگاری با کنترلر یا PLC
انتخاب تجهیز نامناسب میتواند باعث عملکرد نادرست سیستم و ایجاد مشکلات در فرآیند شود.
جمعبندی؛ کنترل بار دقیقاً چه کاری انجام میدهد؟
کنترل بار بسته به کاربرد میتواند دو مفهوم متفاوت داشته باشد.
در کاربرد اول، کنترل بار نقش حفاظتی دارد. این سیستم جریان مصرفی تجهیزات، بهخصوص موتورهای الکتریکی، را بررسی میکند و در صورت خروج جریان از محدوده تعیینشده، فرمان مناسب برای قطع مدار صادر میکند. هدف اصلی در این حالت، جلوگیری از افزایش بیش از حد حرارت و آسیب دیدن تجهیزات است.
در کاربرد دوم، کنترل بار به معنای کنترل توان است. در این حالت، تجهیزی مانند پاور رگولاتور میزان توان اعمالشده به بار را کنترل میکند تا یک فرآیند صنعتی به شرایط موردنظر، بهخصوص دمای مشخص، برسد.
در سیستمهای حرارتی، کنترل توان باعث میشود میزان انرژی اعمالشده به المنت متناسب با نیاز فرآیند تغییر کند.
