کلید محافظ جان ABB F204 AC-25/0,03

کلید محافظ جان 30 میلی آمپر ABB F204 AC-25/0,03، کلیدی حفاظت کننده در برابر نشتی جریان است که از سری F200، تیپ AC و تولید شرکت ABB می باشد. این محافظ جان 4 پل است و با جریان نامی 100 آمپر کار میکند.

تماس بگیرید

موجود در انبار

کلید محافظ جان ABB F202 AC-40/0,03
کلید محافظ جان ABB F204 AC-25/0,03

تماس بگیرید

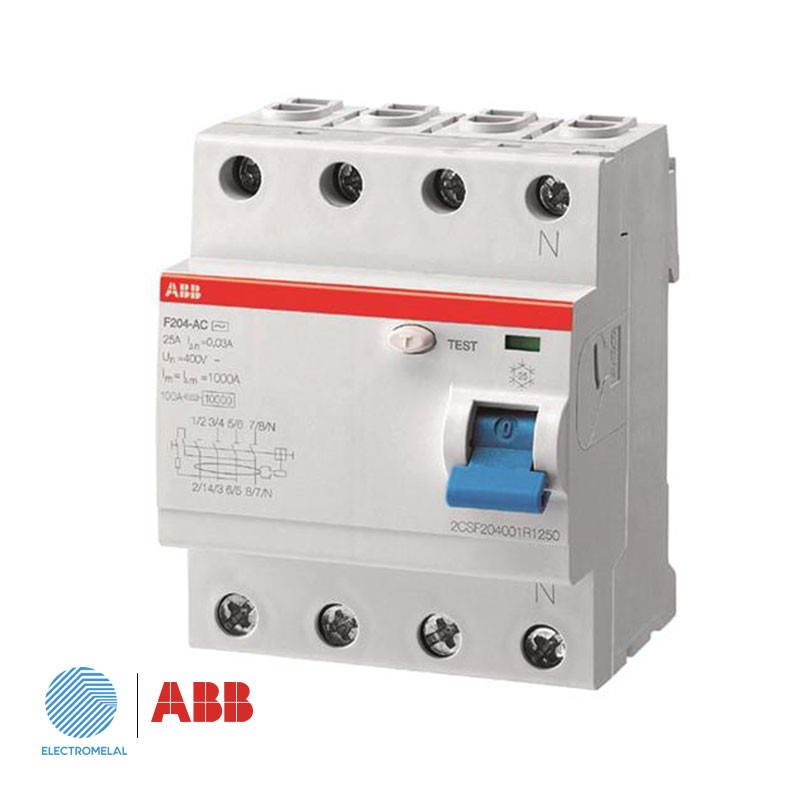

کلید محافظ جان ای بی بی 30 میلی آمپر ABB F204 AC-25/0,03

کلید محافظ جان ABB F204 AC-25/0,03  که در بازار با کد محصول  2CSF204005R1250 نیز شناخته می شود، محافظ جان 4 پل از تیپ AC بوده که در صورت تشخیص نشت جریان، مدار را قطع کرده و از صدمات جانی و مالی جلو گیری میکند. در زیر به تفضیل در مورد محافظ جان صحبت خواهیم کرد.

کلید محافظ جان چیست؟

کلید محافظ جان که با RCCB(Residual Current Circuit Breaker)یا RCD ( Residual Current Device) نیز شناخته می‌شود، کلیدی است که با مقایسه جریان سیم‌های رفت و برگشت، در صورتی که اختلافی بین جریان رفت و برگشت وجود داشته باشد، نشت جریان را تشخیص داده و مدار را در کسری از ثانیه قطع کرده و مانع از صدمات مالی و  جانی ناشی از نشت جریان میگردد.

کلید های تشخیص نشت جریان در دونوع  محافظ جان ساده ( کامپکت و شبیه به کلید مینیاتوری) و  یا رله صنعتی تشخیص نشت جریان (رله ارت فالت) که قابل تنظیم هستند ساخته می شوند. کلیدهای محافظ جان، قابلیت تنظیم میزان جریان قطع و تنظیم زمان قطع را ندارند در صورتی که رله های ارت فالت قابلیت تنظیم هر دوپارامتر جریان و زمان را دارا می باشند. آنچه در ادامه توضیح خواهیم داد در مورد کلیدهای محافظ جان می باشد.

 کلید های محافظ جان در دو نوع تک فاز و سه فاز تولید می شوند که همگی با RC شروع می شوند. علاوه بر RCCB و RCD، نوعی دیگر از محافظ جان موجود است که علاوه بر مکانیزم محاظ جان، مکانیزم حفاظتی اضافه جریان (اتصال کوتاه و اضافه بار) در آن تعبیه شده است که در مجموع یک برکر مینیاتوری و یک برکر محافظ جان را تشکیل می دهد. این نوع از محافظ جان با نام RCBO (Residual Current Circuit Breaker with Overcurrent Protection) شناخته می شود.

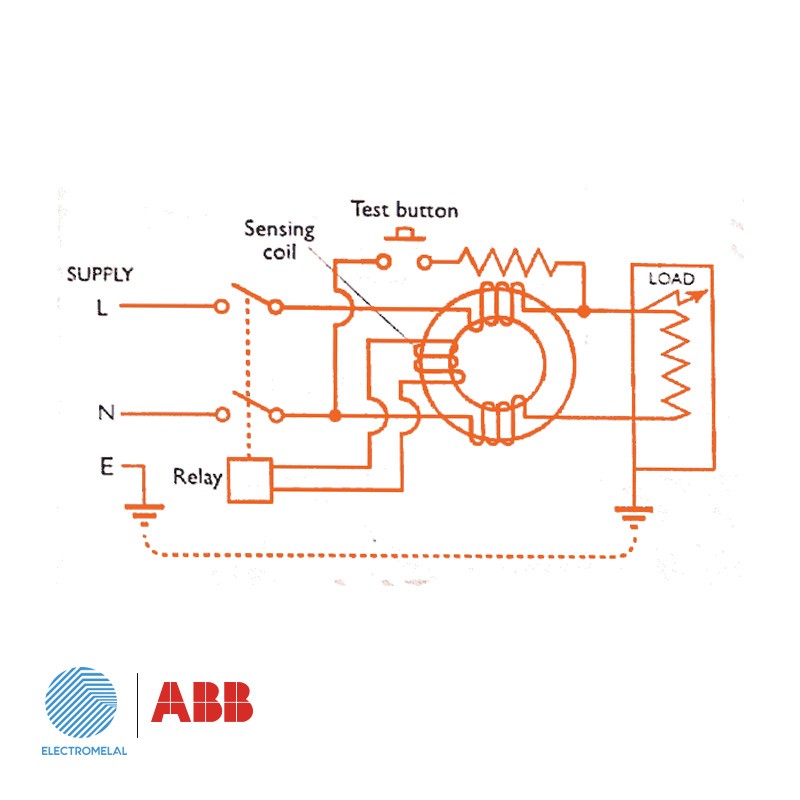

کلید های محافظ جان چگونه عمل میکنند؟

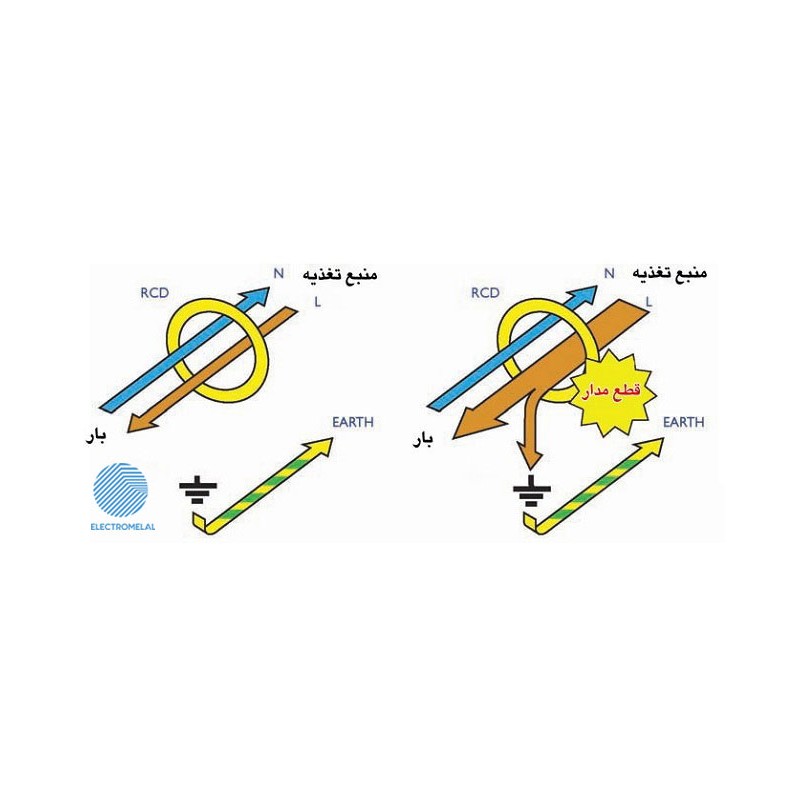

اساسا کلید محافظ جان با مقایسه جریان رفت و برگشت در صورت وجود اختلاف سریعا مدار را قطع میکند تا از  خطرات احتمالی پیشگیری کند. شبکه های برق به سه دسته کلی تکفار، سه فاز با نول و یا سه فاز بدون نول تقسیم می شوند. در هر کدام از این سیستمها  در حالت عادی، جریان رفت با جریان برگشت برابر است. اما اگر به هر دلیلی جریان بین سیم فاز و نول (در سیستم تکفاز) اختلاف داشته باشد کلید محافظ جان عمل خواهد کرد. وجود این اختلاف ممکن است بر اثر اتصال بدنه یکی از دستگاه‌های الکتریکی باشد که در آن جریان الکتریکی به جای برگشتن از راه سیم نول از راه زمین به منبع برمی‌گردد که اصطلاحاً می‌گویند جریان نشت پیدا کرده است و یا ممکن است از راه بدن فردی که با زمین تماس دارد و تصادفاً دستش با قسمت برقدار مدار تماس پیداکرده است به وجود آید، کلیدهای محافظ جان به گونه‌ای طراحی می‌شوند که پیش از آسیب‌رسیدن به فرد مدار را قطع می‌کنند.

در سیستم سه فاز نیز روش کار به همین صورت است. محافظ جان، جریان رفت و برگشت در سه فاز یا سه فاز با نول را سنجیده و در صورتی که اختلافی در جریان رفت با برگشت وجود داشته باشد فرمان قطع را صادر می کند.

ABB F202 AC-25/0,03

جریان نشتی و خطرات آن:

جریان نشتی اغلب بر اثر از بین رفتن و فرسودگی عایق بین رساناهای برق‌دار و یا بین رسانای برق‌دار و زمین، ناشی می‌شود . این موضوع باعث می‌شود كه جریان الكتریكی از مسیر اصلی خود خارج شود كه به دنبال بالا رفتن حرارت می‌تواند تولید آتش‌سوزی كند. همچنین سطوح مرطوب و آلوده، خطر آتش سوزی و صدمه دیدن تجهیزات برقی و  برق گرفتگی را تشدید می نمایند.

در پی جريان نشتی، افزایش حرارت ناشی از ازدیاد جریان عایق رسانا را می‌سوزاند و یک رسانای لخت و یا با لایه‌ی نازكی از عایق به جا می‌گذارد. جریان نشتی كه از این رسانا عبور می‌كند تولید جرقه نموده و حرارت ناشی از این جرقه، رسانا را سوزانده و منجر به آتش سوزی می شود. در صورتی‌كه سطوح نزدیک به این رسانا آلوده و یا در مجاورت مواد آتش‌زا مانند چوب و غیره باشند آتش سوزی به سرعت گسترش می‌یابد. بسیاری از آتش سوزی‌های انبار و اماكن مسكونی ناشی از همین جریان های نشتی می‌باشند.



کلید های محافظ جان به سه تیپ کلی تقسیم می شوند؛ AC، A و B.

حساسیت کلید های محافظ جان:

کلید های محافظ جان اغلب با جریان نامی 16 تا 100 آمپر و غالبا در جریان قطع خودکار (حساسیت) های 10mA، 30mA، 100mA، 300mA و 500mA تولید می شوند.

مزایا، معایب و موارد استفاده از محافظ جان:

1-      جلوگیری از خطر برق گرفتگی و احتمال مرگ: یکی از عوامل اصلی در بروز خسارات مالی، صدمات و تلفات جانی به ویژه در منازل مسکونی، مراکز اداری و مجتمع های صنعتی عدم رعایت مسائل ایمنی در استفاده از انرژی برق می باشد. کلیدهای محافظ جان بر اساس حساسیت خود به دو نوع خانگی و صنعتی تقسیم می شوند. بر این اساس در صورتی که حساسیت محافظ جان تا 30 میلی آمپر باشد این کلید ها به عنوان حفاظت انسانی و در صورتی که حساسیت آن ها بیشتر باشد به عنوان حفاظت از تجهیزات صنعتی بکار میرود.( 30 میلی آمپر آستانه برق گرفتگی است که انسان آن را احساس میکند.)

2-      اطمینان از کیفیت سیم کشی: از مزایای دیگر استفاده از کلید های محافظ جان اطمینان حاصل کردن از اجرای صحیح سیم کشی ساختمان و نبود جریان نشتی در مدار می باشد.

3-      صرفه جویی در مصرف انرژی: در صورت وجود جریان نشتی در بدنه وسایل برقی یا سیم کشی ساختمان، این جریان به مرور زمان زیاد میشود و احتمال سوختن وسایل برقی و سیستم سیم کشی ساختمان را به وجود می آورد. لذا استفاده از این کلیدها با توجه به کاهش میزان مصرف انرژی، صرفه جویی اقتصادی را نیز در پی دارد.

4-      این دستگاه جریان‌های نشتی کوچکی را که توسط فیوز شناسایی نمی‌شوند اما می‌توانند زمینه‌ساز آتش‌سوزی یا برق‌گرفتگی شوند شناسایی و مدار را در چند دهم یا صدم ثانیه قطع می‌کند.



برق و صنعت بین الملل (الکتروملل) نماینده فروش محصولات ABB در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات شرکت ABB در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برند

ABB

نوع کلید محافظ جان

جریان

نشت جریان مجاسبه شده

مدل کلید محافظ جان

2CSF204005R1250-f204-ac-25-0-03-iec-residual-current-circuit-breaker.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
