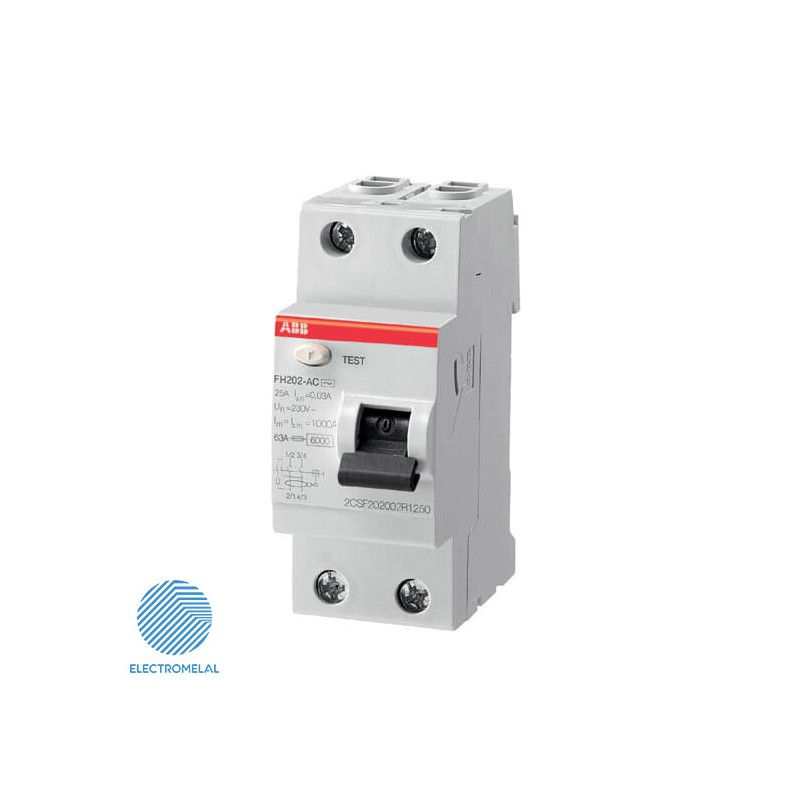

کلید محافظ جان 2CSF202004R1250 ,FH202 AC-25/0,03

کلید محافظ جان تک فاز FH202 AC-25/0,03، کلیدی حفاظت کننده در برابر نشتی جریان است که از افراد و تاسیسات در برابر خطای موجود در زمین جلوگیری می کند، تیپ AC و تولید شرکت ABB می باشد. این محافظ جان دو پل است و با جریان نامی 25 آمپر کار میکند. دارای ولتاژ 230 ولت است. این کلید محافظ جان تک فاز با کد 2CSF202004R1250 هم شناخته می شود.

تماس بگیرید

موجود

کلید محافظ جان 2CSF202004R1250 ,FH202 AC-25/0,03
کلید محافظ جان 2CSF202004R1250 ,FH202 AC-25/0,03

تماس بگیرید

کلید محافظ جان 2CSF202004R1250 ,FH202 AC-25/0,03

کلید محافظ جان 2CSF202004R1250 ,FH202 AC-25/0,03  که در بازار با کد محصول 2CSF202004R1250 نیز شناخته می شود، محافظ جان دو پل از تیپ AC بوده که در صورت تشخیص نشت جریان، مدار را قطع کرده و از صدمات جانی و مالی جلو گیری میکند. در زیر به تفضیل در مورد محافظ جان صحبت خواهیم کرد.

کلید محافظ جان 2CSF202004R1250 ,FH202 AC-25/0,03 چیست؟

کلید محافظ جان 2CSF202004R1250 ,FH202 AC-25/0,03 که با RCCB(Residual Current Circuit Breaker)یا RCD ( Residual Current Device) نیز شناخته می‌شود، کلیدی است که با مقایسه جریان سیم‌های رفت و برگشت، در صورتی که اختلافی بین جریان رفت و برگشت وجود داشته باشد، نشت جریان را تشخیص داده و مدار را در کسری از ثانیه قطع کرده و مانع از صدمات مالی و  جانی ناشی از نشت جریان میگردد.

کلید های تشخیص نشت جریان در دونوع  محافظ جان ساده ( کامپکت و شبیه به کلید مینیاتوری) و  یا رله صنعتی تشخیص نشت جریان (رله ارت فالت) که قابل تنظیم هستند ساخته می شوند. کلیدهای محافظ جان، قابلیت تنظیم میزان جریان قطع و تنظیم زمان قطع را ندارند در صورتی که رله های ارت فالت قابلیت تنظیم هر دوپارامتر جریان و زمان را دارا می باشند. آنچه در ادامه توضیح خواهیم داد در مورد کلیدهای محافظ جان می باشد.

 کلید های محافظ جان در دو نوع تک فاز و سه فاز تولید می شوند که همگی با RC شروع می شوند. علاوه بر RCCB و RCD، نوعی دیگر از محافظ جان موجود است که علاوه بر مکانیزم محاظ جان، مکانیزم حفاظتی اضافه جریان (اتصال کوتاه و اضافه بار) در آن تعبیه شده است که در مجموع یک برکر مینیاتوری و یک برکر محافظ جان را تشکیل می دهد. این نوع از محافظ جان با نام RCBO (Residual Current Circuit Breaker with Overcurrent Protection) شناخته می شود.

حساسیت کلید های محافظ جان:

کلید های محافظ جان اغلب با جریان نامی 16 تا 100 آمپر و غالبا در جریان قطع خودکار (حساسیت) های 10mA، 30mA، 100mA، 300mA و 500mA تولید می شوند.

مدار داخلی و طریقه کارکرد کلید محافظ جان 2CSF202004R1250 ,FH202 AC-25/0,03

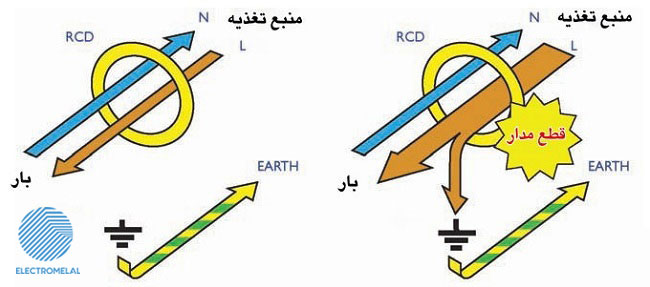

محافظ جان ها معمولا دارای یک ترانس جریان هستند که سیم های جریان دار(بسته به نوع سیستم دوسیم، سه سیم یا چهار سیم) از آن عبور میکند. برای درک بهتر عملکرد محافظ جان، عملکرد آن در سیستم تک فاز را بررسی می کنیم .به طور معمول چون جریان های رفت و برگشت (فاز و نول در سیستم تکفاز) با هم برابرند و میدان مغناطیسی اطراف سیم ها یکدیگر را خنثی میکنند، بنابراین میدانی وجود ندارد تا ولتاژی در ثانویه ترانس جریان ایجاد کند.

در صورت وجود نشتی، جریان های فاز و نول مختلف شده و باعث ایجاد میدان مغنایسی شده و در ثانویه سیم پیچ ولتاژی القا می شود. این ولتاژ توسط مکانیزم قطع اندازه گیری شده و اگر بیشتر از مقدار تعیین شده باشد فرمان قطع صادر می شود.ABB F202 AC-25/0,03

 مشخصات ظاهری:

ABB F202 AC-25/0,03

1-      سری و تیپ کلید محافظ جان  ABB: این کلید از سری F200 می باشد و عدد آخر نشان دهنده تعداد پل در این کلید است. علاوه بر آن، حرف آخر، نوع کلید محافظ جان را مشخص میکند.( در این عکس B)

2-      جریان نامی (In): حداکثر جریانی است که محافظ جان توانایی تحمل آن را دارد.

3-      حساسیت کلید در مقابل نشتی جریان (IΔn): مقدار جریان نشتی را مشخص میکند که در آن، محافظ جان برق را از مدار خارج میکند. (این عدد در حد چند ده میلی آمپر است)

4-      ولتاژ کاری (Vn): این عدد نشان میدهد کلید محافظ جان در چه محدوده ای از ولتاژ کار میکند.

5-      حداکثر تحمل جریان لحظه ای (Im) و حداکثر جریان نشتی(IΔm): حداکثر جریان لحظه ای و حداکثر جریان نشتی به جریانی گفته میشود در یک لحظه ( کمتر از یک ثانیه ) محافظ جان توانایی تحمل این جریان را دارد.

6-      تحمل جریان اتصال کوتاه: قدرت قطع کلیدهای حفاظتی در واقع ماکزیمم جریان موثری است که آن کلید قادر به قطع آن است. بنابراین چنانچه کلیدی از قدرت قطع پایینتری نسبت به ماکزیمم جریان اتصال کوتاه باس مربوطه برخوردار باشد در عمل قادر به قطع جریان اتصال کوتاه نبوده و خود نیز دچار تخریب می شود. بنابراین یکی از فاکتورهای مهم در انتخاب کلیدهای محافظ جان قدرت قطع آنها می باشد.




سایر اطلاعات مورد نیاز جهت نصب و کارکرد کلید محافظ جان 2CSF202004R1250 ,FH202 AC-25/0,03 در کاتالوگ ضمیمه درج شده است. برای خرید این کنتاکتور می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

برای مشاهده سایر کلید محافظ جان تک فاز می توانید از صفحه انواع کلید محافظ جان تک فاز  استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع کلید محافظ جان  انتخاب کنید.

همچنین در صورت نیاز به مشاوره و اطلاع از موجودی برای خرید کلید محافظ جان تک فاز FH202 AC-25/0,03 همکاران ما پاسخگوی شما عزیزان هستند.

خرید کنتاکتور الکترونیکی گریگو

انتخاب گارانتی

نوع کلید محافظ جان

جریان

نشت جریان مجاسبه شده

مدل کلید محافظ جان

برند

ABB

2CSF202004R1250-fh202-ac-25-0-03-residual-current-circuit-breaker.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
