کانتر و تایمر قابل برنامه ریزی آتونیکس سری CT

کانتر یا شمارنده دیجیتال چیست ؟

کانتر یا شمارنده (Counter) دستگاهی الکترونیکی است که تعداد دفعات انجام یک عملیات را شمارش می کند و آن را ذخیره کرده و نمایش می دهد. به وسیله این دستگاه می توان عملیات شمارش و کنترل تعداد محصولات را با دقت بیشتر انجام داد. برای اپراتور انسانی شمارش یک فرآیند به صورت مکرر و به تعداد زیاد کار دشواری است در نتیجه کانتر (شمارنده) می تواند تعداد شمارش زیاد را با دقت بالا انجام دهد و دلیل کاربرد اصلی کانتر یا شمارنده در اتوماسیون صنعتی به خاطر همین موضوع می باشد.

به عنوان مثال برای بسته بندی بیسکوییت در جعبه باید تعداد مشخصی بیسکوییت شمارش شده و بعد از قرار گرفتن در جلد پلاستیکی در کارتن قرار گیرد. با استفاده از یک سنسور نوری نصب شده بالای تسمه نقاله که به یک کانتر نصب شده به راحتی میتوان تعداد (مثلا 25) را روی کانتر تنظیم کرد تا بعد از رسیدن به عدد 25 فرمان بسته بندی را بدهد. بعد از ارسال فرمان بسته بندی توسط کانتر به دستگاه برش پلاستیک، دوباره کانتر ریست شده و این روند تکرار می شود.

کانترها در سه مدل مکانیکی، تام ویل (thumbwheel) و دیجیتال موجود می باشند و از نظر تیپ می توانند به تیپ های با رله، بدون رله، با قابلیت ریست و بدون قابلیت ریست تقسیم بندی شوند.

کانترهای دیجیتال دارای صفحه نمایش LCD یا سون سگمنت بوده و میتوان به راحتی با فشردن دکمه های روی دستگاه وارد setting دستگاه شد وعدد دلخواه را روی آن تنظیم کرد. کانترهای دیجیتال شباهت بسیار زیادی از نظر عملکرد با کانترهای تام ویل دارند فقط نوع تعریف عدد برای آنها متفاوت است. از ویژگیهای اصلی این نوع کانترها می توان به سرعت بالا، تنظیم راحت، قابلیت مشاهده صفحه نمایش درتاریکی، تعریف مدهای مختلف کاری (شمارش به صورت افزایشی یا کاهشی)، قابلیت تعریف ریست اتوماتیک یا ریست دستی، قابلیت کار با ورودیهای مختلف اعم از سیگنال سنسور، بدون ولتاژ و ولتاژ AC اشاره کرد.

برخی کانترهای دیجیتال دارای باطری داخلی بوده و در صورت قطع تغذیه، آخرین وضعیت شمارش را در خود حفظ کرده و بعداز وصل مجدد برق کار خود را به درستی ادامه می دهند و نیازی به ریست کردن کانتر نیست. همچنین انواعی از کانترهای دیجیتال دارای دو خروجی مختلف بوده که به وسیله آن می توان دو عملکرد مختلف در عدد های مختلف برای کانتر تعریف کرد. مثلا تصور کنید در یک کارخانه تولید شکلات می خواهیم تعداد 30 شکلات را در بسته های کوچک قرار داده و سپس 10 بسته کوچک را در کارتن قرار دهیم. برای انجام این کار به کانتری با 2 رله و قابلیت تعریف دوعدد نیاز داریم.

تایمرهای دیجیتال و تام ویل دارای مدهای کاری مختلفی هستند که بسته به نیاز می توان از آنها بهره برد. البته باید توجه داشت که هر قابلیتهای یک کانتر بیشتر شود قیمت آن نیز افزایش خواهد یافت.

طبقه بندی کانترها:

شمارنده های دیجیتال معمولا دارای مدهای کاری مختلفی هستند به صورت کلی می توان 2 مد کاری زیر را تعریف کرد:

•  در حالت اول (مد ۱) دستگاه عددی را به عنوان نقطه شمارش نهایی دریافت می کند و پس از شروع عملیات شمارش به محض رسیدن شمارنده به این عدد رله خروجی دستگاه وصل می گردد.
•  در حالت دوم (مد 2) دستگاه فقط به عنوان شمارنده عمل می نماید، در این حالت دستگاه خروجی ندارد. این دستگاه ، دستگاهی بسیار پر کاربرد در صنایع تولیدی می باشد.

کاربرد کانتر یا شمارنده دیجیتال:

شمارنده ها (Counter) ابزارهای اساسی مورد استفاده در فرایند خودکار یا اتوماسیون در صنایع گوناگون می باشند. شرکت آتونیکس طیف وسیعی از شمارنده ها صنعتی را بر اساس نیاز بازارهای جهانی طراحی و تولید نموده و مورد آزمایش قرار داده است. این سری از کانترهای آتونیکس همچنین دارای طراحی با قابلیت اطمینان بالا، قابلیت تعویض سریع، طراحی کوچک جهت صرفه جویی در فضای تابلو برق بوده و طراحی این تجهیزات قابل اعتماد و با قابلیت مصرف انرژی پانل ساخته شده و راه حل هایی را ارائه می دهد که موجب افزایش کارکرد و انعطاف و عملکرد مناسب تر می شود.

ویژگی های کانتر و تایمر قابل برنامه ریزی آتونیکس CT :

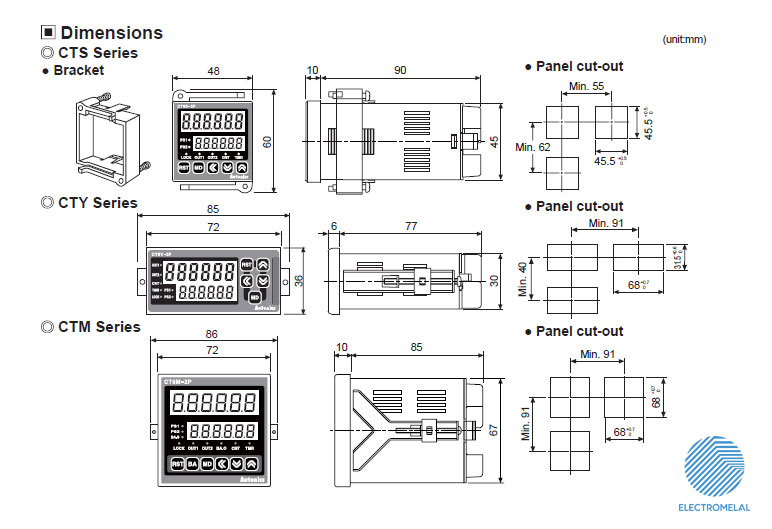

1.  کانتر/تایمرهای سری CT آتونیکس در سایزهای 48*48 ،72*36 و یا 72*72 ساخته شده و قابلیت کار هم به صورت تایمر و هم به صورت کانتر را دارا می باشند. البته باید توجه داشت درآن واحد فقط امکان استفاده به صورت تایمر یا شمارشگر امکان پذیر است و به صورت همزمان نمیتوان این کار را انجام داد. (در هیچ کدام ازسریهای کانتر/تایمر نمیتوان)
2.  ازنظر ورودی دقیقا مانند LA8N می باشد.
3.  این کانتر/تایمر به دو صورت 4 دیجیت یا 6 دیجیت ساخته شده و نمایشگر آن به صورت 7segment می باشد. از آنجا که این کانتر می تواند دارای خروجی باشد بنابراین امکان برنامه ریزی و تنظیم آن برای یک عدد مشخص وجود دارد تا زمانی که کانتر به آن عدد رسید فرمان صادر کند.
4. در این سری در صورتی که در کد آن حرف I به معنیIndicator یا نمایشگر وجود داشته باشد، کانتر هیچ رله خروجی نداشته و فقط عدد شمارش شده را نمایش می دهد.
5. کانترهای سری CT در صورت داشتن پورت ارتباطی RS485 میتوانند به صورت نرم افزاری برنامه ریزی شده و اطلاعات را نیز روی کامپیوتر نمایش و ذخیره کنند.
6. سریهایCT6M امکان تعریف Batch وجود دارد. Batch به معنی بسته بندی بوده و می توان با مثال زیر آن را توضیح داد.
7. اگر بخواهیم 20 شکلات را در یک بسته قرار داده و 10 بسته را در کارتون قرار دهیم عدد 20 را در کانتر CT6M تعریف کرده و عدد 10 را به عنوان عدد  Batch تعریف می کنیم. بدین ترتیب به ازای هر 20 شکلات که شمارش می شود یک عدد به عدد Batch اضافه شده تا در نهایت بعد از رسیدن عدد batch به10 فرمان لازم صادر می شود.
8. کانترهای سری CT دارای دو ورودی INA و INB می باشند. INA ورودی اصلی می باشد. ورودی INB دارای عملکردهای مختلف دردو مد تایمر و کانتر می باشد. اگر دستگاه در مد کانتر استفاده شود این ورودی به عنوان ورودی دوم برای انکودر تعریف می شود. (یعنی یک سیم انکودر به ورودیINA و دیگری به INB وصل می شود)  به بدین ترتیب در صورتی که انکودر راست گرد بچرخد انکودر به صورت افزایشی و در صورتی که چپ گرد بچرخد به صورت کاهشی تعداد پالسها را می شمارد. همچنین می توان دو ورودی مختلف از دو سنسور را به کانتر داد که یکی افزایش ودیگری کاهش را بشمارد. کاربرد این روش برای مواردی مانند متر کردن یک پارچه توسط انکودرهای چرخدار می باشد. در صورتی که فقط نیاز به شمارش به صورت ساده باشد نباید بهINB هیچ ورودی متصل گردد و تنها از INA استفاده خواهد شد.
9. در صورتیکه دستگاه را روی حالت تایمر گذاشته باشیم INB به عنوان inhibit به معنی ممنوع تعریف شده و هیچ عملکردی ندارد. اگر در مد تایمری این ورودی تحریک شود کار شمارش زمان متوقف خواهد شد.
10. درصورت استفاده به صورت کانتر این دستگاه قابلیت کار در 9 حالت مختلف ورودی و 11 حالت مختلف خروجی را دارد. در صورتی که در به صورت تایمر استفاده شود در 13 حالت مختلف می توان ازآن استغاده کرد. در مد تایمری در صورت که 4 دیجیت باشد از 0.001 ثانیه تا 9999 ساعت قابلیت اندازه گیری زمان را دارد. اگر 6 دیجیت باشد از 0.001 ثانیه تا 999999 ساعت قابلیت اندازه گیری دارد.

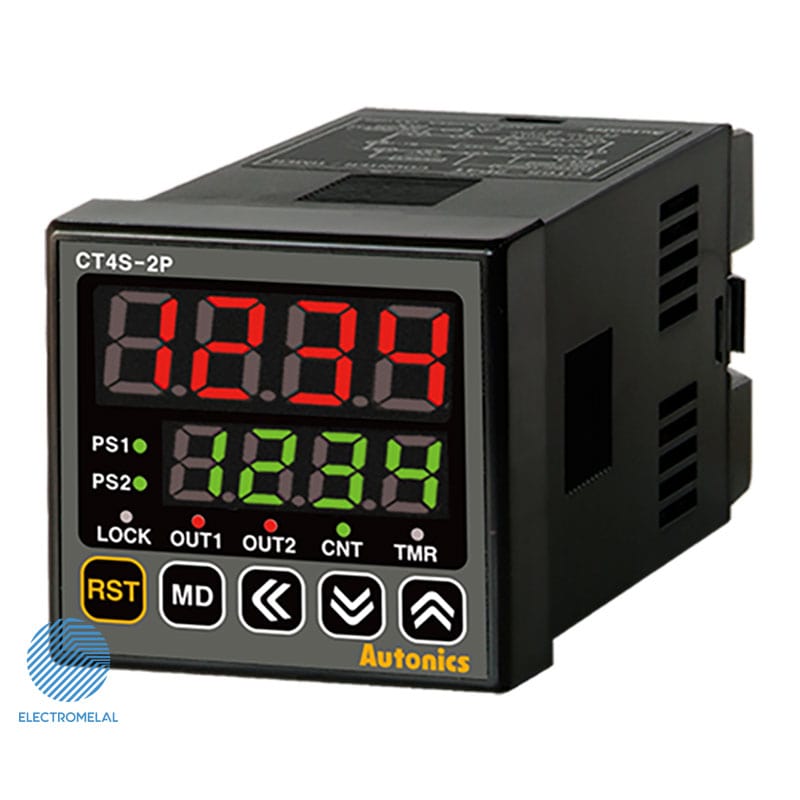

11. کانترهای سری CT میتوانند یک یا دو رله خروجی داشته باشند. در صورتی که درانتهای کد 2P باشد به این معنی است که کانتر داراری دو رله خروجی مستقل است. P مخفف کلمه Preset  به معنی “پیش تنظیم” می باشد. یعنی میتوان خروجی اول را روی عددa و خروجی دوم را روی عدد b تنظیم کرد. کانتر بعد از رسیدن به  عدد a  خروجی رله یک را فعال و بعد از رسیدن به عدد b خروجی رله دوم را فعال خواهد کرد.
12. در بعضی مدلهای سری CT مانند CTY و CTM علاوه بر خروجی رله، دارای خروجی SSR نیز هستند که این SSR همزمان با تحریک رله شماره یک تحریک شده و فرمان میدهد. مزیت استفاده از خروجی SSR سرعت بالا و عدم ایجاد صدا می باشد.

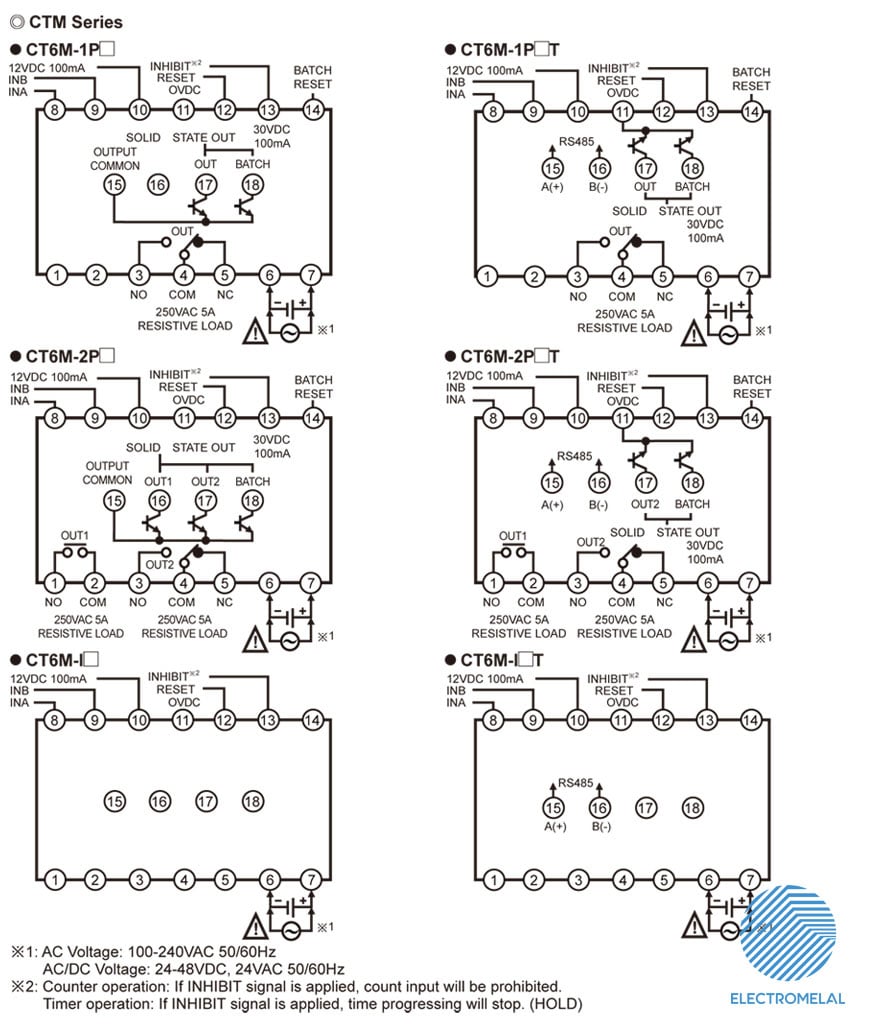

13. قابلیت ریست کردن هم با دکمه و هم به وسیله ترمینالهای کانتر امکانپذیر است. همچنین در صورتی که کانتر دارای Batch باشد برای رسیت کردن آن، پایه مخصوصی در نقشه کانتر معرفی شده است.
14. همانطور که در نقشه کانتر دیده می شود معمولا دو پایه   12VDCو  0VDC  وجود دارد. از این دو ترمینال هم برای تغذیه سنسور یا چشم با تغذیهDC استفاده شده و هم برای ریست کردن کانتر

انواع مدل های کانتر و تایمر قابل برنامه ریزی آتونیکس سری CT:

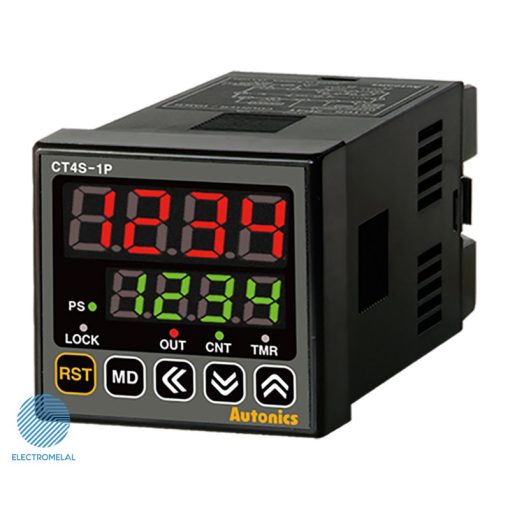

• کانتر و تایمر قابل برنامه ریزی آتونیکس CT4S-1P4
• کانتر و تایمر قابل برنامه ریزی آتونیکس CT4S-2P4
• کانتر 6 دیجیت آتونیکس CT6M-1P4
• کانتر دو رله آتونیکس CT6M-2P4
• شمارنده دیجیتال آتونیکس CT6S-2P4
• کانتر و تایمر دیجیتال آتونیکس CT6Y-2P4

تنوع کانتر و تایمر قابل برنامه ریزی آتونیکس بسیار زیاد است و در سایزها و اشکال مختلف با ویژگی‌های کاربردی متفاوت ساخته می‌شوند. جایگزین کردن یک کانتر و تایمر قابل برنامه ریزی با کانتر و تایمر قابل برنامه ریزی دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع کانتر و تایمر قابل برنامه ریزی Autonics در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.
