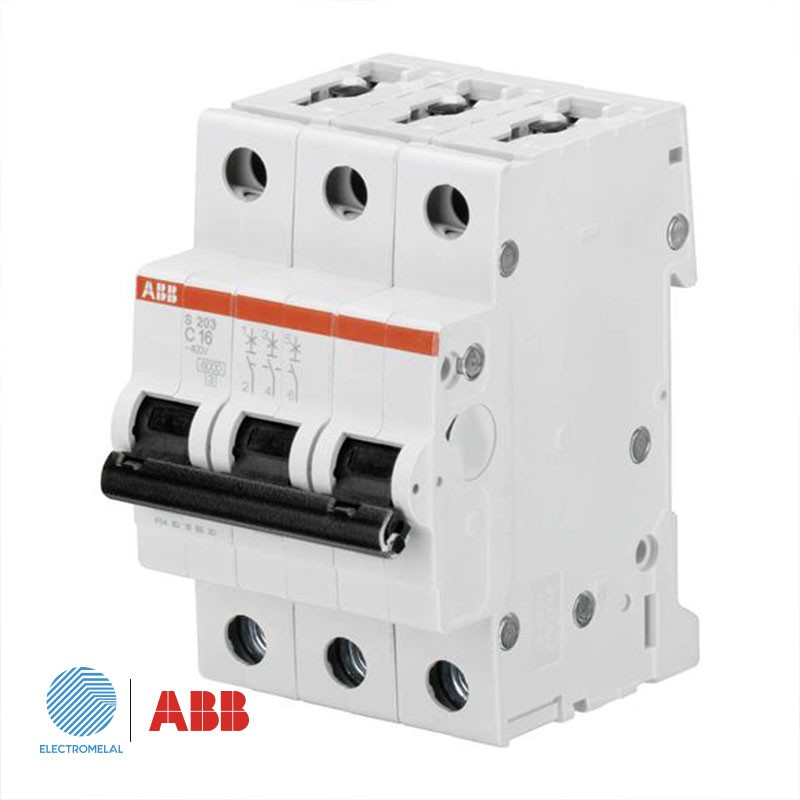

فیوز مینیاتوری ABB S203-C50 که در بازار با کد محصول ABB 2CDS253001R0504 نیز شناخته می شود، سه پل و از نوع کند کار تیپ C بوده که از آن برای حفاظت از تجهیزات صنعتی استفاده می شود. در ادامه به تفصیل درباره کلید مینیاتوری توضیح می دهیم.

کلید مینیاتوری چیست؟

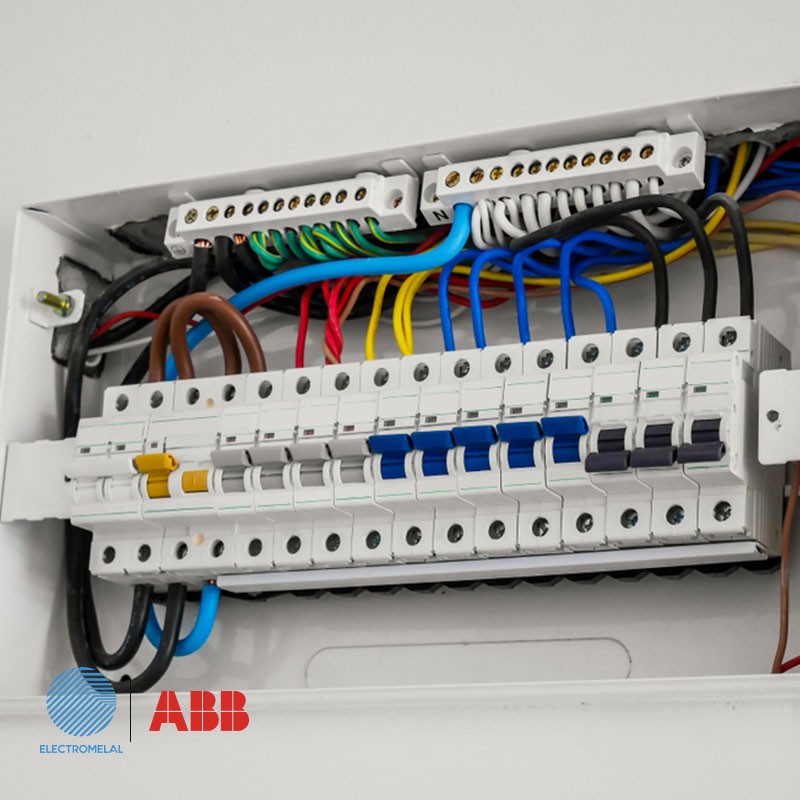

کلید مینیاتوری یا فیوز مینیاتوری( Miniature Circuit Breaker  که اختصارا MCB نامیده می شود)، وسیله ای است که در برابر اتصال کوتاه و یا عبور جریان اضافی و غیر مجاز از تجهیزات الکتریکی خانگی و صنعتی محافظت میکند.

کلید مینیاتوری، وسیله ای محافظتی در چهار نوع تک پل، دو پل، سه پل و چهار پل و در رنج های مختلفی از ولتاژ و جریان در دو نوع AC و DCتولید میشود.

ساختار فیوز های مینیاتوری:

کلید مینیاتوری از دو مکانیزم برای عملکرد خود استفاده می‌کند، تشخیص جریان اتصال کوتاه به وسیله یک سیم‌پیچ (Electro-Magnetic Protection)که دارای تعداد دور کم و قطر زیاد می‌باشد. تشخیص جریان اضافه به عهده یک فلز (Thermal Protection Bimetal) می‌باشد که بوسیله عبور جریان مدت دار بیش از جریان نامی گرم شده و بر اثر خم شدن باعث عمل کنتاکت فیوز شده و مدار را قطع می‌کند.

درون سیم پیچ کلید های مینیاتوری یک زبانه وجود دارد که به هنگام وجود اتصال کوتاه در مدار، این سیم پیچ یا بوبین مغناطیس شده و زبانه ای که داخل آن است با ضربه به سیستم عملگر کلید مینیاتوری (Moving Contact)، باعث می شود کنتاکت های ثابت و متحرک از هم جدا شده و برق از مدار خارج گردد.

در زیر این سیم پیچ یک سیستم جرقه گیر (Arc Chamber) یا خفه کننده وجود دارد که جرقه های ناشی از قطع و وصل کلید را از یک جرقه بزرگ به تعداد زیادی جرقه کوچک تبدیل کرده و اثر آن را خنثی میکند. آرک چمبر وظیفه کاهش صدا و قدرت جرقه و خروج گاز جرقه را برعهده دارد و باید از مواد مقاوم در برابر جرقه (کاغذ نسوز) و رطوبت (فلز گالوانیزه) تهیه شده باشد. جهت کاهش تاثیر جرقه، کنتاکت‌ها باید از آلیاژ مس با خلوص بالا با آبکاری نقره تهیه شده باشند.

مزایا و معایب کلید مینیاتوری :

• امکان حفاظت مدار و سایر المانهای شبکه با استفاده از کلید مینیاتوری در برابر اضافه جریان و اتصال کوتاه
• دارای سرعت عملکرد بالا و حساسیتی مناسب جهت استفاده در تابوهای صنعتی و خانگی
• بر خلاف کلید اتوماتیک که دارای یک عقربه تنظیم است که امکان تنظیم میزان دقیق جریان را برای عملکرد کلید در حفاظت های مغناطیسی و حرارتی مهیا میکند، کلید های مینیاتوری دارای رنج ثابتی هستند.
• کلیدهای مینیاتوری با قدرت قطع بالای ۱۵kA به ندرت ساخته می‌شوند. این در حالی است که قدرت قطع کلیدهای اتوماتیک معمولا بالای ۲۵ کیلو آمپر است و برای بعضی رنج ها تا ۷۰ الی ۱۰۰ کیلو آمپر  نیز می‌رسد. از این سو محدودیت قدرت قطع در کلیدهای میناتوری استفاده از آنها را برای بارهایی که نیاز به قدرت قطع بالا دارند (بارهای غیر اهمی مانند موتورها) محدود خواهد کرد.
• از آنجایی که کلیدهای مینیاتوری تنها دارای حفاظت مغناطیسی برای بار هستند و حفاظت حرارتی آن ها غیر قابل تنظیم و عملکرد آنها در یک بازه و آن هم غیر دقیق است، قابل اعتماد برای بارهای حساس، به ویژه بارهای موتوری نمی باشند.
• امکان استفاده مکرر از فیوز مینیاتوری پس از قطع مدار بر خلاف فیوزهای فشنگی که پس از یک بار قطع، سیم حرارتی از بین میرود و برای استفاده مجدد فشنگی داخلی آن باید تعویض شود.

مشخصات کلید مینیاتوری:

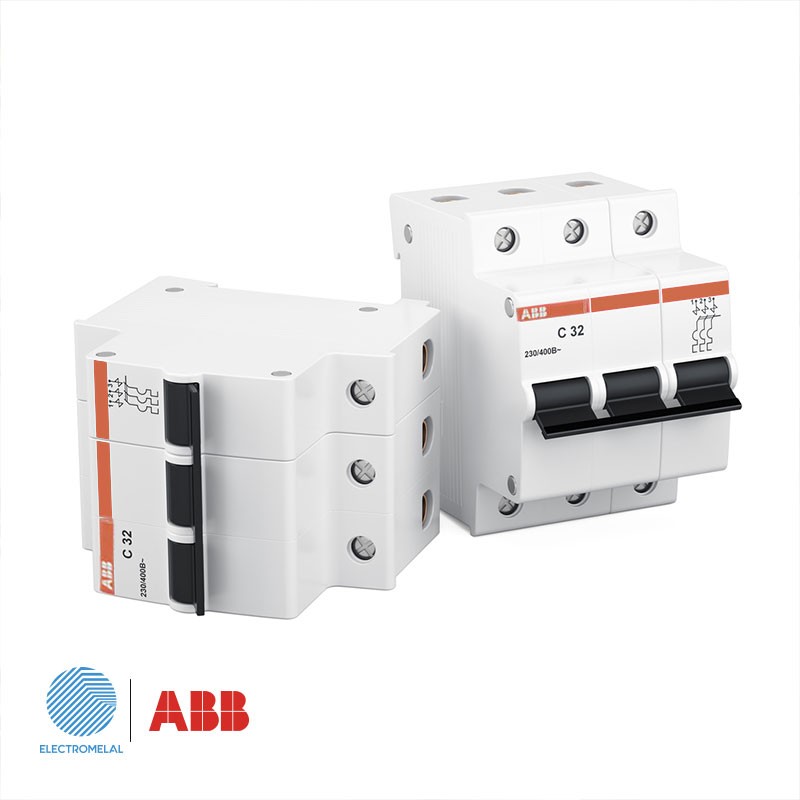

1- سری و تعداد پل: کلید مینیاتوری ABB، با شماره گذاری S20X  آغاز می شوند و عدد آخر نشان دهنده تعداد پل کلید است. به عنوان مثال کد ABB S201-C2 یک کلید مینیاتوری تک پل تیپ کندکار می باشد.

 2- تیپ یا نوع فیوز مینیاتوری: همانطور که گفته شد فیوز های مینیاتوری دارای5 تیپ مختلف B روشنایی، C موتوری، D ترانسفورماتوری، K قدرت، Z بسیار حساس است که خصوصیات هر کدام را در فوق میتوانید مطالعه نمائید.

3- جریان نامی (In): حداکثر جریانی است که کلید مینیاتوری توانایی تحمل آن را دارد و جریانی بیش از جریان نامی را از مدار خارج میکند. عمده کلید های مینیاتوری از جریان اسمی کمتر از 1 آمپر تا 125 آمپر بهره میبرند.

4- ولتاژ کاری (Vn): این عدد نشان میدهد کلید مینیاتوری در چه محدوده ای از ولتاژ کار میکند.

5- قدرت قطع زیر بار (Ics):  قدرت قطع کلیدهای حفاظتی در واقع ماکزیمم جریان موثری است که آن کلید قادر به قطع آن است. بنابراین چنانچه کلیدی از قدرت قطع پایینتری نسبت به ماکزیمم جریان اتصال کوتاه باس مربوطه برخوردار باشد در عمل قادر به قطع جریان اتصال کوتاه نبوده و خود نیز دچار تخریب می شود. بنابراین یکی از فاکتورهای مهم در انتخاب کلیدهای حفاظتی قدرت قطع آنها می باشد.در انتخاب کلید مینیاتوری لازم است جریان اتصال کوتاه مدار در محل استقرار فیوز محاسبه شود و فیوزی که قدرت قطع لازم را دارا می باشد انتخاب شود.

6- کلاس حرارتی:بر طبق استاندارد IEC 60898 در ارتباط با آزمون های حفاظتی در برابر شوک های الکتریکی و گرمای غیر عادی و غیر قابل اشتعال بودن کلید های قابل قطع زیر بار، کلاس هایی برای آن ها دسته بندی می شود. این دسته بندی بر اساس میزان مجذور جریان عبوری در ثانیه از کلید می باشد.

Class1: بدون محدودیت

Class2: حداکثر تا 160,000 A²S

Class3: حداکثر تا 55,000 A²S

برای اطلاع از مشخصات دقیق کلید مینیاتوری ABB 2CDS253001R0504، ABB S203-C50 میتوانید به کاتالوگ پیوست مراجعه فرمایید.

برق و صنعت بین الملل (الکتروملل) نماینده فروش محصولات ABB در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات شرکت ABB در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید. برای دیدن سایر محصولات کلید مینیاتوری و انتخاب محصول مورد نظر خود با استفاده از فیلتر ها می توانید به صفحه کلید مینیاتوری مراجعه کنید.
