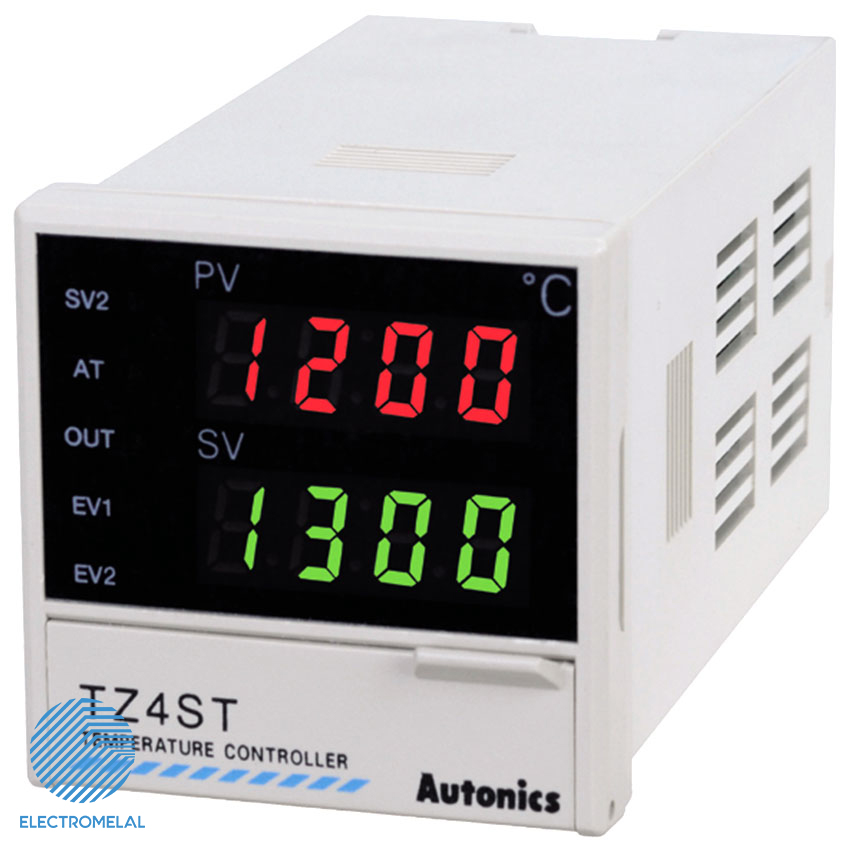

کنترلر دمای صنعتی آتونیکس Autonics TZ4ST-24C

کنترلر دمای صنعتی TZ4ST-24C از کنترلرهای سری TZ برند Autonics کره جنوبی می‌باشد. این کنترلر دارای الگوریتم کنترل PID است. ترموستات TZ4ST-24C دارای یک خروجی اصلی آنالوگ بوده و ابعاد آن (48*48) میلی متر است.

تومان

موجود در انبار

کنترلر دمای صنعتی آتونیکس Autonics سری TZ

ترموستات “Thermostat” چیست؟

ترموستات “Thermostat” که به آن کنترلر دما نیز می‌گویند یکی از ابزارهای پرکاربرد در صنعت و لوازم خانگی به شمار می‌رود. ترموستات وسیله‌ای برای اندازه‌گیری و کنترل دما در یک محیط مایع یا گاز است.
سنسور ورودی ترموستات‌ها معمولا به صورت RTD یا ترموکوپل است.

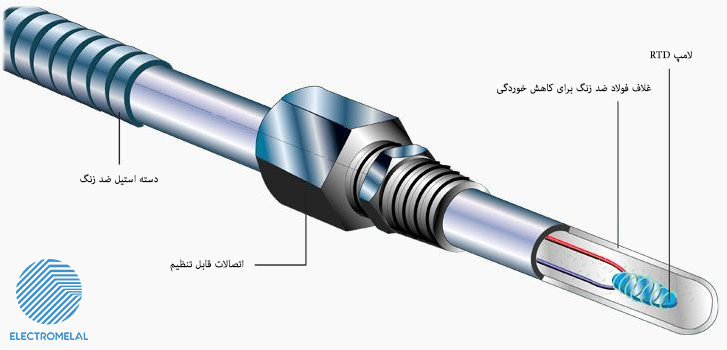

سنسور RTD  چیست؟

Resistance Temperature Detector که به اختصار RTD نامیده می‌شود نوعی حسگر دمایی است که با تغییرات دما مقدار مقاومت آن تغییر می‌کند. در واقع مقدار دما بر اساس مقاومت سنسور تعیین می‌شود. یکی از پرکاربردترین سنسورهای RTD، سنسور PT100 است. در PT100 دما و مقاومت رابطه مستقیم دارند؛ یعنی با بالا رفتن دما میزان مقاومت هم افزایش می‌یابد و بالعکس.

کنترلر دمای صنعتی آتونیکس Autonics TZ4ST-24C

جنس RTD

RDT ها می توانند از فلزات مختلفی ساخته شوند. از مهمترین فلزاتی که برای ساخت RTD ها استفاده می‌شود پلاتین، نیکل و مس است.
پلاتین بهترین فلز برای استفاده در RTD است. نکته مهم در رابطه با فلز مورد استفاده در RTD این است که باید در مقابل خوردگی مقاوم باشد و نقطه ذوب بالایی داشته باشد.

ترموکوپل چیست؟

ترموکوپل “Thermocouple” از اتصال یک طرفه دو فلز غیر همجنس تولید می‌شود. با تغییر دما طول یکی از فلزها تغییر بیشتری نسبت به دیگری خواهد داشت که این اختلاف منجر به تولید ولتاژ بسیار ضعیفی در حد میلی ولت در طرف آزاد دو فلز می‌گردد. بسته به نوع فلزهای به کار رفته می‌توان انواع مختلفی از ترموکوپل را ساخت. ترموکوپل‌ها از نظر دقت، بازه اندازه‌گیری دما، حساسیت و… با هم تفاوت دارند. ترموکوپل تیپ K و تیپ J از معروفترین ترموکوپل‌ها در صنعت هستند.

انواع کنترلر دما

کنترلرهای دما بر اساس پارامترهای متفاوت به انواع مختلفی تقسیم می‌شود. این پارامترها شامل سایز ترموستات، نوع سنسور دمایی، نوع نصب، بازه دمایی کارکرد، روش کنترل دما، نوع خروجی ترموستات، آنالوگ یا دیجیتال بودن و … می‌شود.

انواع ترموستات از نظر ظاهر

ترموستات ها در انواع تابلویی، ریلی، دیواری، داکتی و … ساخته شده و مورد بهره برداری قرار می‌گیرند. ترموستات تابلویی در ابعاد مختلفی ساخته می‌شوند که معمولا 48*48، 72*72، 96*96، 48*96، 96*48 و در برخی موارد به صورت گرد یا سایر ابعاد می‌باشد. این نوع ترموستات‌ها روی درب تابلو نصب شده و کار کنترل دما را انجام می‌دهند. ترموستات‌های ریلی روی ریل درون تابلو نصب می‌شوند. انواع دیواری و داکتی بیشتر در منازل و کاربردهای غیر صنعتی مورد بهره‌برداری قرار می‌گیرند.

کنترلر دمای صنعتی آتونیکس Autonics TZ4ST-24C

کنترلر دمای صنعتی آتونیکس Autonics TZ4ST-24C از نوع تابلویی است.

کنترل کننده PID Controller” PID” چیست؟

کنترل کننده Proportional- Integral-Derivative controller” PID” روشی حلقه بسته (فیدبک دار) برای کنترل یک پارامتر می‌باشد. در این روش که معادله مشخصه آن یک معادله مرتبه 2 از آن پارامتر می‌باشد با تغییر ضرایب P،I  وD  می‌توان پاسخ‌های مختلفی برای نمودار آن پارامتر ایجاد کرد. سرعت پایداری، دقت پایداری و میزان اورشوت “overshoot” توسط این ضرایب تعیین می‌شوند. برای کنترل دما نیز از روش PID استفاده می‌شود. بدین صورت که دمای مورد نظر توسط اپراتور به عنوان مرجع دما (set point) برای دستگاه تعریف می‌شود. سپس بسته به نوع فرایند با تعیین پارامترهای P، I و D کنترلر، دما را در آن دمای مرجع ثابت نگه می‌دارد. تعیین این سه پارامتر کار سخت و مبتنی بر تجربه می‌باشد.

معمولا اپراتورها به جای تعیین این ضرایب، دستگاه را در حالت اتوتیون “Auto Tune” که یک حالت از پیش تعیین شده برای این سه پارامتر است قرار می‌دهند. این حالت برای اکثر فرایندها مناسب می‌باشد و سرعت و دقت پایداری آن مناسب است.

اتوتیون “Auto Tune”

اتوتیونینگ مشخصات دمایی و نرخ پاسخ دمایی هدف کنترل را تخمین می‌زند و سپس ثابت زمانی لازم PID را مشخص می‌کند. کاربرد ثابت زمانی PID تحقق پاسخ سریع و دقت بالای کنترل دما می‌باشد. در برخی ترموستات‌ها اتوتیونینگ به صورت اتوماتیک ثابت‌های زمانی PID را پس از خاتمه کار ذخیره می‌کند. کاربر می‌تواند این ثابت‌های زمانی PID را متناسب با کاربردشان اصلاح نماید.

اگر اپراتور نتوانست در این مد کاری به نتیجه مطلوب برسد باید برای تنظیم این سه پارامتر به دیتاشیت دستگاه یا فرد خبره در این زمینه مراجعه کند. در برخی کنترل‌کننده‌ها به جای استفاده از معادله مرتبه 2 و ساخت PID controller برای کاهش هزینه فقط از معادله مرتبه 1 استفاده می‌کنند. در این حالت پارامتر I یا D صفر هستند. بدین ترتیب به جای کنترلر PID کنترلر نوع PD  یا  PI  خواهیم داشت. در برخی موارد نیز می‌توان از کنترلر نوع P استفاده کرد که عملکرد ضعیف‌تری نسبت به PID دارد. در ساده‌ترین نوع کنترل کننده، از روش ON/OFF برای کنترل دما استفاده می‌شود.

انواع خروجی ترموستات

خروجی رله

خروجی رله در ترموستات فقط دارای دو حالت قطع و وصل (On/Off) است. در این نوع از کنترلر زمانی که دما از مقدار از پیش تعیین شده بگذرد، فرمان قطع یا وصل صادر می‌شود. به دلیل نوسانات دمایی و عملکرد صفر و یک بودن این ترموستات، دستگاه باید عمل قطع و وصل را به طور مداوم انجام دهد. در برخی موارد این مسئله سبب استهلاک و کاهش عمر هیتر می‌شود.

خروجی SSR

خروجی این کنترلرها به صورت ولتاژ (ولت) است که می تواند به یک SSR با تحریک DC فرمان دهد.

خروجی آنالوگ

خروجی در این حالت به صورت آنالوگ می‌باشد که معمولا رنج (10-0) ولت یا (20-4) میلی آمپر است. در ترموستات‌هایی که خروجی آنها رله است، به دلیل قطع و وصل مکرر هیتر، تنش ایجاد شده در هیتر زیاد بوده و منجر به آسیب هیتر می‌گردد. برای جلوگیری از ایجاد تنش در هیتر بهتر است از کنترل کننده دما با خروجی آنالوگ یا دستگاه پاور رگولاتور (کنترلر بار) استفاده کرد. بدین ترتیب به جای خاموش و روشن  شدن هیتر، توان هیتر کم و زیاد می‌شود تا دما در حد مورد نظر تنظیم باقی بماند.

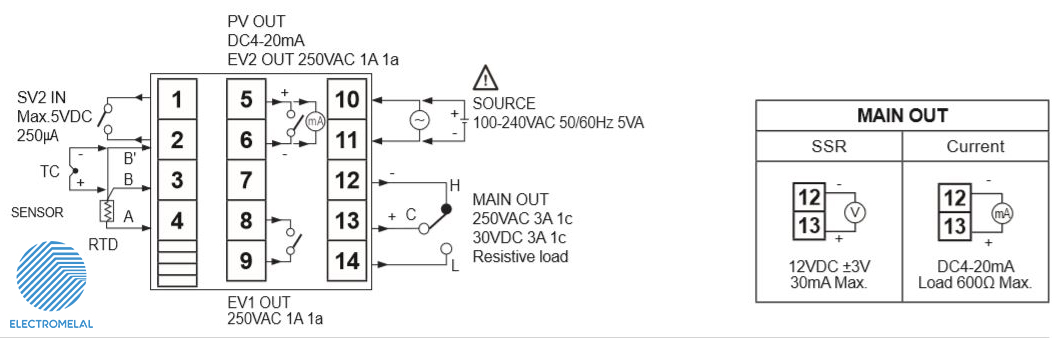

ترموستات صنعتی آتونیکس Autonics TZ4ST-24C دارای خروجی آنالوگ است.

همچنین این کنترلر دارای دو خروجی آلارم نیز هست.

خروجی چندگانه

در برخی ترموستات‌ها علاوه بر رله خروجی اصلی که بر اساس PID کنترلر است، یک یا دو رله دیگر وجود دارند که برای آلارم استفاده می‌شوند. همچنین برخی ترموستات‌ها دارای پورت ارتیاطی RS485 برای ارسال اطلاعات به کامپیوتر می‌باشند.

کاربرد ترموستات

همانطور که گفته شد از ترموستات هم در صنایع هم در لوازم خانگی استفاده شود. به طور کلی در صنایعی که نیاز به اندازه‌گیری و کنترل پارامتر دما است ترموستات هم به کار می‌رود. از کنترلر دما در دیگ بخار، فن‌کوئل، رادیاتورها و موتورخانه، گلخانه‌ها، انواع فر و کوره استفاده می‌گردد.

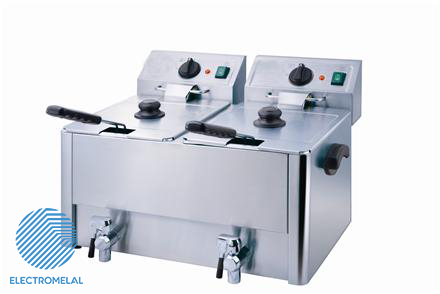

به طور مثال ترموستات انجمادی/یخ‌زدا در یخچال یا سردخانه‌ها مورد استفاده قرار می‌گیرد. ترموستات کوره در صنایع تزریق و ذوب فلزات و ترموستات فر در صنایع شیرینی‌پزی و نانوایی به کار می‌رود.

کنترلر دمای صنعتی آتونیکس Autonics TZ4ST-24C

نکات مهم در استفاده از کنترلر دما

برای قطع تغذیه باید یک کلید قدرت و یا مدارشکن نصب شود و ضروری است که این کلید نزدیک به کاربر قرار گیرد. در صورتی که از سنسور RTD استفاده می‌شود و نیاز به افزایش طول سیم است حتما باید از سیم با همان ضخامت و جنس استفاده شود زیرا تفاوت مقاومت باعث اختلاف دما می‌شود.
از نصب کنترلر در مجاورت دستگاه‌های مولد نویز با فرکانس بالا خودداری شود.

تنوع کنترلرهای دما بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک ترموستات با ترموستات دیگر و تنظیم پارامترهای آن نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع انواع ترموستات در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

انتخاب گارانتی

برند

نوع نصب

سایز تابلویی (ارتفاعH-عرضW)

نوع تنظیم دما

روش نمایش دما

نوع وروردی

روش کنترل

ولتاژ تغذیه

خروجی اصلی شماره یک کنترلر

خروجی/ورودی های کنترلر

کاربرد و ویژگی خاص

استاندارد ها

برند

AUTONICS

1420691814_TZ4ST_TZ4SP_EN_EP-E-03-0350M_20141111.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

tzn_tz_en_aca_drw170713aa_20180315_he_20180328.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

5 دیدگاه برای کنترلر دمای صنعتی آتونیکس Autonics TZ4ST-24C

  1. مدیر سایت

    title

    سایز کنترلر دما یا ترموستات به دقت آن ارتباطی ندارد. همه کنترلرهای صنعتی که در یک سری مشخص مانند TZ/TZN ساخته می شوند دارای مدارهای الکتریکی یکسان هستند. فقط سایز قاب آنها متفاوت است.

  2. سینا مردانی

    title

    خروجی Event ترموستات TZ4ST-24C همانند خروجی اصلی آن به روش PID کنترل نمیشود و فقط یک رله است که حد بالا و پایین را برای دما می توان با آن تعیین کرد.

  3. سینا مردانی

    title

    آیا کنترلر دما را می توان به عنوان یک PID کنترلر برای سایر پارامتها استفاده کرد؟ منظورم الزاما کد TZ4ST-24C نیست.

  4. مدیر وبسایت

    title

    سلام.
    از آنجا که ورودی کنترلر دما، پارامتر دما است بنابراین امکان استفاده این کنترلر برای سایر پارامتها مانند فشار یا … امکان پإیر نیست.

  5. مدیر وبسایت

    title

    سلام.
    از آنجا که ورودی کنترلر دمای PID، پارامتر دما است بنابراین استفاده این کنترلر برای سایر پارامتها مانند فشار یا … امکان پذیر نیست.
