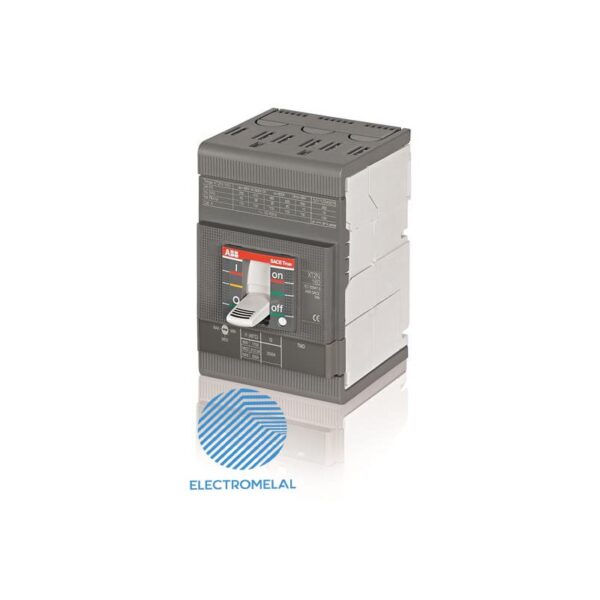

کلید اتوماتیک ABB-XT3N 250 TMD 200-2500 3p F F

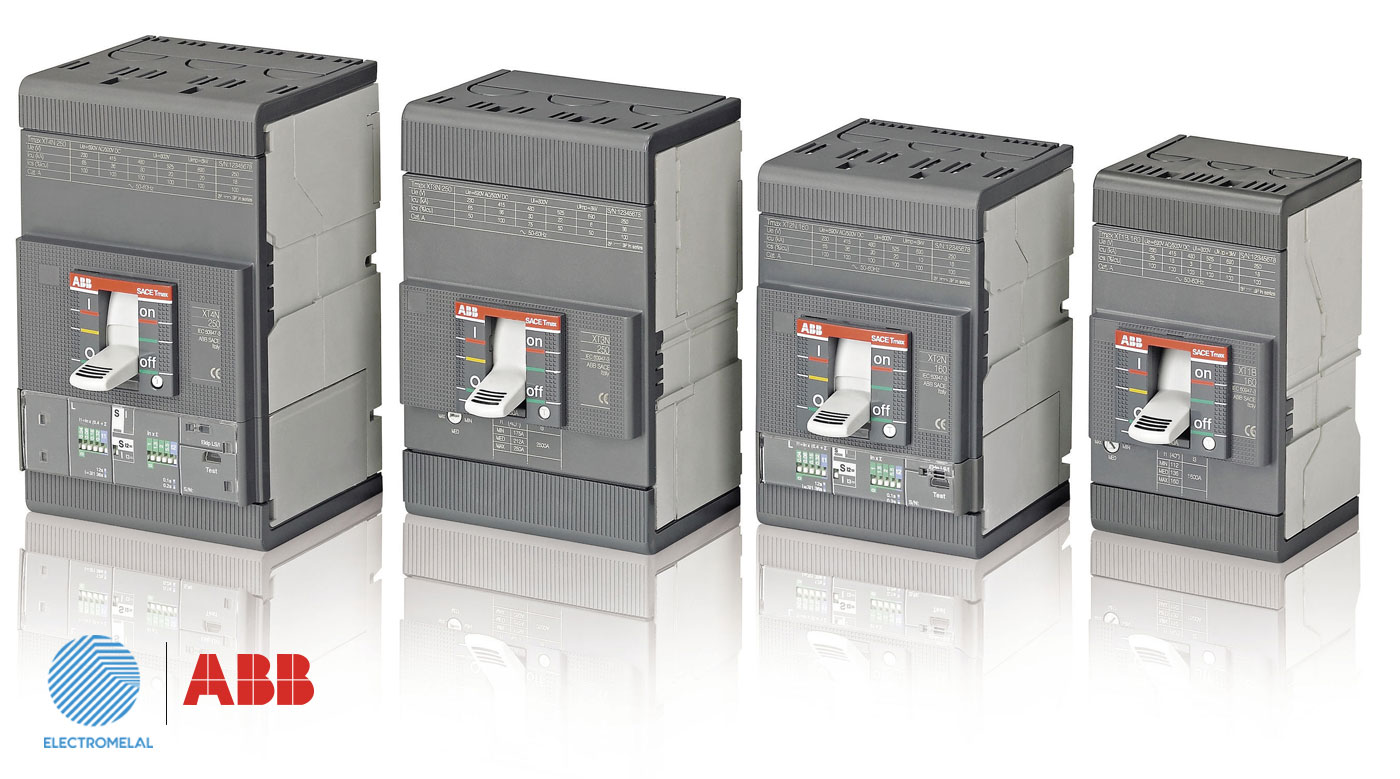

نحوه عملکرد کلید اتوماتیکABB
کلید اتوماتیک به منظور بهبود عمل حفاظت دارای قطعاتی برای حفاظت میباشد. به مجموعهای که کار حفاظت را هم به شکل نمونه برداری و هم اعمال فرمان قطع (Trip) انجام میدهد واحد تریپ (Trip Unit) میگویند. بسته به نوع و مشخصات کلید اتوماتیک این واحدهای تریپ دارای تنوع و ویژگی های متنوعی هستند. به صورت کلی به دو نوع غیر قابل تنظیم (Fix) و قابل تنظیم (Adjustable) تقسیم بندی میشود
واحدهای حفاظت کلید اتوماتیک شامل حفاظت اضافه بار(حفاظت اضافه جریان) و حفاظت اتصال کوتاه میباشد که به جهت تکنولوژی به چهار دسته تقسیم بندی میشوند.
- حفاظت حرارتی مغناطیسی:
این نوع از واحد حفاظت برای تنظیم جریان اضافه بار یا افزایش حرارت ناشی از افزایش جریان مورد استفاده قرار می گیرد و عملکرد آن بسیار به رله اضافه بار موتور شبیه است. محدوده تنظیم آن عموما بین 60 تا 100 در صد جریان نامی کلید است. همچنین دارای یک واحد مغناطیسی قابل تنظیم جهت قطع کلید در مواقع ایجاد اتصال کوتاه بوده که اعداد و نسبت های آن از سایز کلید بسیار بزرگتر است . معمولا بین مقادیری از 5 تا 10 برابر جریان نام میتوان آن را تنظیم نمود .
- حفاظت الکترونیکی :
این نوع از واحد حفاظت دارای انعطاف در تنظیمات بوده و این تنظیمات شامل تنظیمات مربوط به اضافه بار و اتصال کوتاه میشود. با استفاده از واحد تریپ الکترونیکی پارامترهای جریانی و زمانی متنوعی را می توان بر حسب نیاز برای کلید اتوماتیک تنظیم نمود. این ویژگی باعث میشود از این نوع کلیدها با واحد تریپ الکترونیکی برای حفاظت بالادست تجهیزات به خوبی استفاده شود.
- حفاظت مغناطیسی:
حفاظت مغناطیسی در کلید اتواماتیک فقط برای حفاظت در برابر اتصال کوتاه بکار میرود. از اینرو محدوده کاربرد آن به حفاظت پشتبان (Back up)محدود میشود و معمولا با سایر تجهیزات حفاظتی ترکیب میشوند.
- حفاظت میکروپروسسوری:
این نوع از واحد تریپ دارای یک سیستم پردازشگر بوده که مقادیر را بر اساس الگوریتمهای از قبل برنامه ریزی شده یا پارامترهای متغیر تحت کنترل قرار داده و شرایط تریپ را مشخص میکند. این نوع از واحد تریپ در انواع و با تواناییها و عملکرد های متنوع وجود دارد.
مزایای استفاده از کلید اتوماتیک سه پل 200 آمپر مارک ABB XT3N 250 TMD 200-2500 3p F F
– امکان حفاظت مدار و سایر المانهای شبکه با استفاده از کلید اتوماتیک در برابر اضافه جریان و اتصال کوتاه
– امکان قطع سه فاز به صورت همزمان. (در حالی که فیوز و کلید فیوز این قابلیت را ندارند.)
– امکان ارسال سیگنال برای کلیدهای دیگر یا المانهای حفاظتی شبکه در صورت رخ دادن خطا در سیستم. (این کار با استفاده از کنتاکتهای کمکی کلید اتوماتیک انجام میشود)
– امکان ورود اتوماتیک یا دستی ژنراتور اضطراری یا ترانسفورماتور در شبکه توزیع برای ادامه کار شبکه یا انجام تعمیرات دورهای
– امکان به کارگیری مجدد کليد اتوماتيک پس از قطع مدار در اثر جريان زياد یا اتصال کوتاه بلافاصله بعد از رفع خطا
– قابلیت مانیتورینگ وضعيت کليد در اتاق کنترل با استفاده از کنتاکتهاي فرعي (کمکی) تعبيه شده در کلید اتوماتیک
پارامتهای ولتاژی و جریانی کلید اتوماتیک ABB
کلید قدرت دارای کمیات و مشخصات متعددی است که شناسایی آنها برای انتخاب صحیح لازم میباشد. در این قسمت به اختصار به معرفی این پارامترها میپردازیم.
ولتاژ نامی کار Ve: ولتاژي است كه ظرفيت قطع و وصل كليد بر اساس آن مشخص ميگردد و برابر ولتاژ فاز به فاز سيستم است.
ولتاژ نامي عايقيVi: تعیین کننده مقدار ولتاژ تست فرکانس صنعتی و فاصله عایقی خزشی است. حداکثر ولتاژی که می تواند در سیستم پدید آید نبایستی از Vi بیشتر باشد.
ولتاژ ضربه ای يا ايمپالسVimp: تعیین کننده مقدار ولتاژ تست ضربهای است که کلید قادر به تحمل آن میباشد.
جريان نامي كليد In:جریانی است که کلید به طور دائم میتواند تحمل کند این جریان برابر با Ith است و با Iu نیز معرفی میگردد.
جريان بار تنظيميIr: اين پارامتر براي كليدهاي اتوماتيك با رله حرارتي و الكترونيكي همان اضافه بار قابل تنظيم ميباشد . بطور مثال در برخي از كليدها اين ميزان را از 0.6 تا 1 مي توان تنظيم نمود و اين بدين معني است كه در يك كليد با جريان نامي ۱۰۰ آمپر مي توان كليد را از ۶۰ تا ۱۰۰ آمپر تنظيم نمود .
قدرت وصلIcm :این کمیت قابلیت کلید برای وصل جریان اتصال کوتاه را مشخص میکند. از آنجا که پیک جریان اتصالی در لحظات اولیه، بیشترین مقدار جریان اتصالی است لذا Icm بایستی حداقل برابر پیک جریان اتصال کوتاه نامتقارن در محل نصب کلید باشد.
قدرت قطع: بیشترین جریانی است که کلید قادر به قطع آن میباشد و 1.5 الی 2.2 برابر کوچکتر از قدرت قطع است قدرت قطع به دو صورت بیان می شود:
الف) قدرت قطع نهایی Icu: حداكثر جریان (مقدار موثر بر حسب کیلو آمپر) اتصالی است که کلید قادر به قطع آن است. این جریان تحت شرایط خاص و ترتیب O-T-CO تست میگردد و بعد از تست، کلید ممکن است قادر به کار مجدد با جریان اسمی نباشد. در طراحی سیستم، مقدار Icuبایستی بزرگتر یا حداقل برابر جریان اتصال کوتاه سه فاز در محل نصب کلید باشد.
ب) قدرت قطع سرویسIcs: مقدار جریانی است که در شرایط تست با ترتیب سخت تری یعنی O-t-CO-t-CO (یعنی سه بار قطع مردن جریان Isc) صورت میگیرد و بعد از تست، کلید بایستی قادر به کار مجدد با جریان نامی باشد. بنابراین Isc قابلیت کلید برای کارنرمال است بعد از اینکه سه بار جریان اتصالی قطع شده است. مقدار Isc بر حسب درصدی از Icu بیان می گردد.
قدرت تحمل کوتاه مدتIcw:حداکثر جریانی است که کلید برای مدت زمان معینی قادر به تحمل آن از نظر حرارتی و الکترودینامیکی است. حداقل زمان تحمل برابر 0.05 ثانیه، و سایر مقادیر استانداردی برابر 0.1, 0.25, 0.5 و 1 ثانیه میباشد. حداقل جریان Icw برای جریانهای اسمی بالاتر از 2.5 کیلو آمپر برابر 30 کیلو آمپر و برای جریانهای اسمی کمتر از 2.5 کیلو آمپر بزرگترین رقم بین 5 کیلو آمپر و 12In میباشد.
جريان اتصال كوتاه كليد Im :اين مقدار براي كليدهاي اتوماتيك با رله مغناطيسي از ۵ تا ۱۰ برابر جريان نامي كليد قابل تنظيم ميباشد. اين مقدار در كليد هاي هوايي از ۲ تا ۱۵ برابر جريان نامي است .بطور مثال در يك كليد با جريان نامي ۶۳۰ آمپر جريان اتصال كوتاه مي توان از ۲۲۵۰=۶۳۰*۵ تا ۶۳۰۰= ۶۳۰*۱۰ آمپر تنظيم نمود.
نکته: از آنجا كه كليدهاي كامپكت ABB داراي تنظيم زمان اتصال كوتاه نیستند، پارامترIcw و Im فقط براي کلید هوایی تعريف ميشود.
استاندارد کليدهاي اتوماتيک فشار ضعيف :
الف) IEC 60947-1
ب) IEC 60947-2
تجهيزات جانبي قابل نصب بر روي كليد اتوماتیک
1- موتور الكتريكي کلید اتوماتیکABB: به منظور شارژ (وصل) يا دشارژ (قطع) از راه دور كليدهاي اتوماتيك از موتور الكتريكي استفاده ميشود.
2- رله شنت تريپ (Shunt Trip):ABB : اين رله هنگامي كه ولتاژ تغذيهاش مقداري بين 70 تا 110 درصد ولتاژ نامي گردد فرمان قطع كليد را صادر ميكند يا ميتوان به كمك كنتاكت كمكي عمل اين رله را براي مقاصد ديگر مانيتور نمود. اين رلهها در كليدهاي كمپكت در دو تيپ كلي براي ولتاژDC وAC ساخته شدهاند.
3- رله افت ولتاژ (Under Voltage)ABB : اين رله هنگامي كه ولتاژ تغذيهاش كوچكتر يا مساوي 70% ولتاژ نامي گردد فرمان قطع كليد را صادر ميكند. اين رله همچنين از وصل كليد در هنگام پايين بودن ولتاژ جلوگيري ميكند .
4- كنتاكتهاي كمكي (Aux Contact)ABB: كنتاكتهاي كمكي همزمان با پلهاي اصلي كليد عمل ميكنند و همواره وضعيت قطع يا وصل كليد را در پايانههاي خود نمايش ميدهند.
5- واحد محدود كننده جريان (Limiter Unit)ABB : از اين واحد به منظور بالا بردن قدرت قطع كليدهاي كمپكت استفاده مي شود.
6- كشويي (Plug-in)ABB: از اين تجهيز جهت كشويي كردن كليد هايMCCB استفاده ميشود.
برق و صنعت بین الملل (الکتروملل) تامین کننده کلیدهای اتوماتیک و هوایی ABB در ایران بوده و آمادگی خود جهت مشاوره کلید اتوماتیک سه پل 200 آمپر مارک ABB ایتالیا با کد XT3N 250 TMD 200-2500 3p F F را اعلام میدارد. جهت مشاوره و فروش با مهندسین فروش برق و صنعت بین الملل تماس حاصل نمایید.
