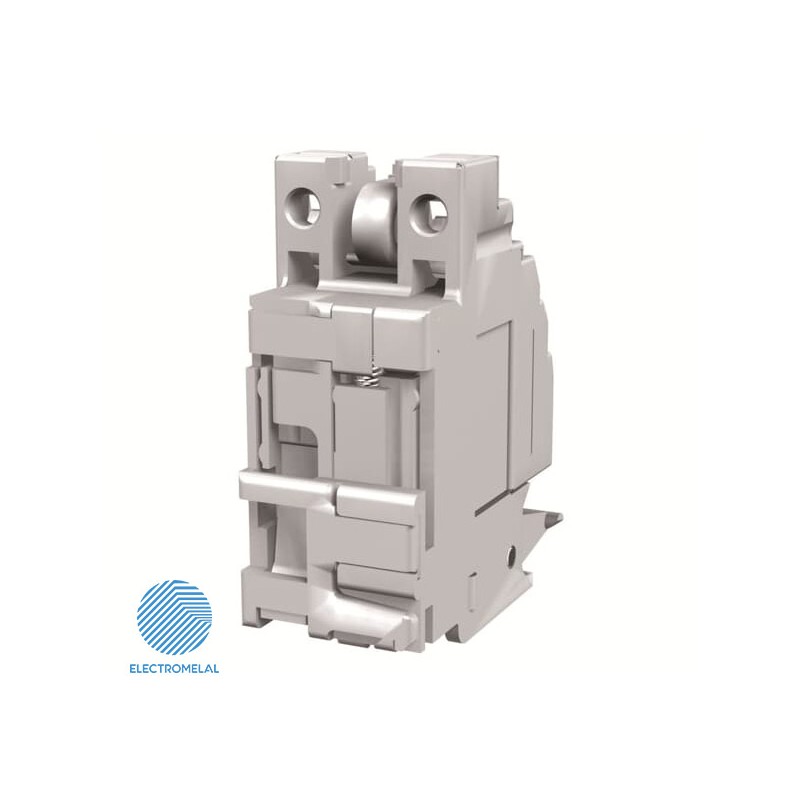

رله آندر ولتاژ 1SDA066392R1 ABB

رله آندر ولتاژ 1SDA066392R1 ABB دارای ابعاد 110*60*140 میلی متر می باشد. رله آندر ولتاژ 1SDA066392R1 ABB دارای ولتاژ (220-240)VAC و (220-250)VDC می باشد. از رله آندر ولتاژ ABB برای کنترل و فرمان دادن از راه دور و یا قطع و وصل کلیدها از طریق کنترلرها مانند PLC استفاده می گردد. این رله برای همه کلید اتوماتیک هایXT1…XT4 قابل استفاده است.

تومان

موجود در انبار

رله آندر ولتاژ 1SDA066392R1 ABB جزء لوازم جانبی کلیدهای حفاظتی مثل کلید اتوماتیک و هوایی می باشد. کلیدهای حفاظتی معمولا بصورت دستی کارایی دارند اما این نوع لوازم کمک می کنند تا از آنها در مدارات کنترل و فرمان هم استفاده شود.

رله آندر ولتاژ 1SDA066392R1 ABB چیست؟

رله آندر ولتاژ 1SDA066392R1 ABB جزء لوازم جانبی کلیدهای اتوماتیک  می باشد. رله آندر ولتاژ مانند یک رله شنت در درون قاب کلید جای گذاری می شود. اما فقط برای قطع کلید، ایمن سازی در تداخل دو کلید (مانند کلید برق اصلی و ژنراتور) و فرمان اجازه راه اندازی مجدد کلید کاربرد دارد. این رله برای همه کلید اتوماتیک هایXT1…XT4 قابل استفاده است.

UNDERVOLTAGE RELEASE

عملکرد رله آندر ولتاژ 1SDA066392R1 ABB

هنگامی که بوبین این رله برقرار شود، امکان قطع و وصل کردن کلید نیز فراهم می گردد. اما هرگاه برق فرمان این بوبین قطع شود، کلید هم به صورت خودکار قطع می گردد و امکان راه اندازی کلید به صورت دستی، وجود نخواهد داشت.  رله آندر ولتاژ 1SDA066392R1 ABB با کاهش ولتاژ به میزان پایین تر از حد مجاز و یا سطح ولتاژ صفر، کلید اصلی را قطع می نماید. زمانیکه که کلید اصلی به وسیله رله آندر ولتاژ دچار تریپ و قطع شده باشد، پس از برطرف کردن مشکل افت ولتاژ و بازگشت مجدد ولتاژ به سطح مجاز و قابل قبول، کلید به صورت اتوماتیک وصل نمی گردد و باید حتماً reset شود تا امکان وصل مجدد کلید نیز میسر گردد.

نحوه اتصالات رله آندرولتاژ

کاربرد رله آندر ولتاژ 1SDA066392R1 ABB

یکی از کاربردهای رله آندر ولتاژ 1SDA066392R1 ABB به منظور پیش گیری از زیر بار رفتن شبکه با بار کامل است. بنابراین برای این امر می توان کلیدهای اصلی فشار ضعیف را به رله آندر ولتاژ مجهز کرد. پس با قطع کلید فشار قوی در شبکه های صنعتی، کلید اصلی فشار ضعیف در اثر صفر شدن ولتاژ رله آندر ولتاژ، باز خواهد شد و با وصل مجدد کلید اصلی فشار قوی می توان کلیدهای فشار ضعیف را به صورت مرحله ای وارد مدار کرد. همچنین در کلید اتوماتیک کمپکت، هنگامیکه ولتاژ تغذیه کلید اتوماتیک در حدود 35 تا 70 درصد ولتاژ نامی دچار افت گردد، رله آندر ولتاژ سریع کلید را قطع می نماید.


سایر اطلاعات مورد نیاز جهت نصب و کارکرد رله آندر ولتاژ 1SDA066392R1 ABB در کاتالوگ ضمیمه درج شده است. برای خرید این محصول می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

برای مشاهده سایر رله آندر ولتاژ می توانید از صفحه انواع رله آندر ولتاژ استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع رله آندر ولتاژ  انتخاب کنید.

همچنین در صورت نیاز به مشاوره و اطلاع از موجودی انواع کنتاکتور ABB همکاران ما پاسخگوی شما عزیزان هستند.
