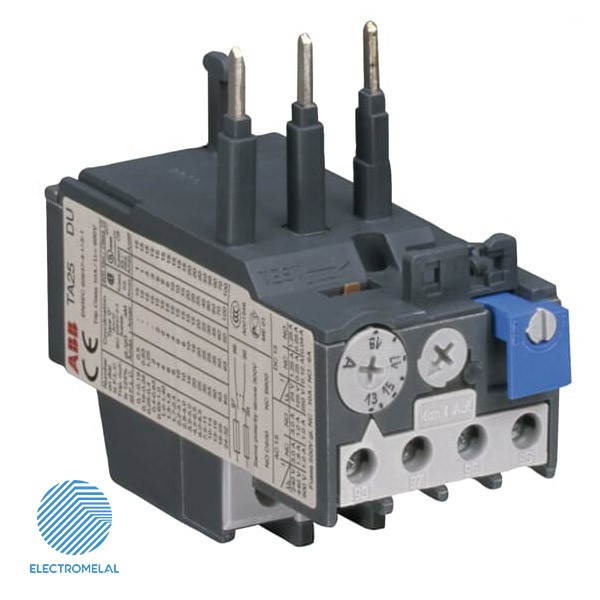

بی متال 1SAZ211201R1028 ,TA25DU-2.4 ABB

بی متال TA25DU-2.4 ABB یک وسیله حفاظت اقتصادی الکترومکانیکی برای مدار اصلی است. بی متال TA25DU-2.4 ABB دارای جریان قابل تنظیم از 1.7 تا 2.4 آمپر می باشد. رله های اضافه بار مستقیماً به کنتاکتور وصل می شوند. این بی متال در بازار با کد 1SAZ211201R1028 شناخته می شود.

شناسه محصول: ABB TA25DU-2.4 دسته: , ,

تومان

بی متال 1SAZ211201R1028 ,TA25DU-2.4 ABB یک وسیله حفاظت اقتصادی الکترومکانیکی برای مدار اصلی است. در صورت بروز اضافه بار یا خرابی فاز از موتورها محافظت می کنند.

بی متال 1SAZ211201R1028 ,TA25DU-2.4 ABB

بی متال 1SAZ211201R1028 ,TA25DU-2.4 ABB برای حفاظت جریان حرارتی الکترو متور ها در مدارات قدرت طراحی شده اند و بسیار پر کاربرد می باشد. بی متال متشکل از دو فلز با ضرایب انبساط طولی مختلف است که روی هم پرس شده اند. زمانیکه که حرارت ایجاد شده در اثر عبور جریان، در مدار قدرت بالا می رود موجب گرم شدن و در نتیجه انبساط دو فلز و در نتیجه خم شدن آنها و قطع مدار می شود. بی متال TA25DU-2.4 ABB در صورت ایجاد بار اضافه، فرمان قطع به کنتاکتو می دهد، یعنی مستقیما مدار قدرت را قطع نمی کند. بی متال TA25DU-2.4 ABB همیشه با کنتاکتور نصب می گردد. برای کار کافیست کنتاکت بسته بی متال (NC) را که با شماره ۹۵ – ۹۶ روی بی متال مشخص شده است با بوبین کنتاکتور سری کنیم تا در صورت بروز اضافه جریان مدار را قطع نماید.

نحوه عملکرد بی متال

ویژگی های بی متال TA25DU-2.4 ABB

بی متال 1SAZ211201R1028 ,TA25DU-2.4 ABB دارای جریان قابل تنظیم از 1.7 تا 2.4 آمپر می باشد. همچنین دارای ابعاد 44*80*94 میلی متر می باشد. این بی متال داراری سه پل و ولتاژ 690 ولت می باشد. همچنین دارای یک کنتاکت کمکی NC و یک کنتاکت کمکی NO می باشد.

نحوه نصب بی متال زیر کنتاکتور

نحوه نصب بی متال 1SAZ211201R1028 ,TA25DU-2.4 ABB بسیار آسان است. کافیست شاخک های بی متال را به خروجی کنتاکتور وصل کرده و مدار فرمان آن را ببندیم. دارای درجه تنطیم جریان است که تنظیم آن برابر با جریان نامی موتور می باشد. نکته مهم در نصب بی متال این است که در صورت قرار داشتن بی متال در مدار حتماً باید از فیوز مینیاتوری هم در مدار استفاده نماییم تا آن را در مقابل جریان مغناطیسی محافظت کند، زیرا بی متال فقط محافظ جریان حرارتی می باشد.

نحوه نصب بی متال


سایر اطلاعات مورد نیاز جهت نصب و کارکرد بی متال 1SAZ211201R1028 ,TA25DU-2.4 ABB در کاتالوگ ضمیمه درج شده است. برای خرید این محصول می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

برای مشاهده سایر بی متال های ABB می توانید از صفحه انواع بی متال ABB استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع بی متال انتخاب کنید.

همچنین در صورت نیاز به مشاوره و اطلاع از موجودی انواع بی متالABB همکاران ما پاسخگوی شما عزیزان هستند.





برند

ABB

TA25DU-2.4.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
