در هر سیستم برق صنعتی یا ساختمانی، حفاظت از تجهیزات و جلوگیری از بروز اتصالی یا اضافه بار، اهمیت حیاتی دارد. اگر برق بدون کنترل و ایمنی در مدار جریان یابد، کوچکترین خطا میتواند خسارات سنگینی به تجهیزات و حتی خطرات جانی ایجاد کند.
در چنین شرایطی، کلید اتوماتیک (Automatic Circuit Breaker) بهعنوان یکی از مهمترین تجهیزات حفاظتی، نقش نجاتدهنده را ایفا میکند. این کلیدها بهصورت خودکار هنگام بروز خطا، جریان مدار را قطع کرده و از آسیب جلوگیری میکنند.
در این مقاله با مفهوم، عملکرد، انواع، اجزا، نحوه انتخاب و مزایای استفاده از کلید اتوماتیک آشنا میشویم تا بدانید چرا این وسیله حیاتی، پایهی اصلی هر تابلو برق ایمن است.
کلید اتوماتیک چیست؟
کلید اتوماتیک یا Circuit Breaker وسیلهای است که در مدارهای الکتریکی برای قطع خودکار جریان در هنگام بروز خطاهایی مانند اضافه بار، اتصال کوتاه یا نشتی جریان استفاده میشود.
برخلاف کلیدهای ساده دستی که فقط برای قطع و وصل عادی استفاده میشوند، کلید اتوماتیک دارای مکانیزم حفاظتی هوشمند است که بر اساس شدت جریان یا حرارت، بهطور خودکار مدار را قطع میکند.

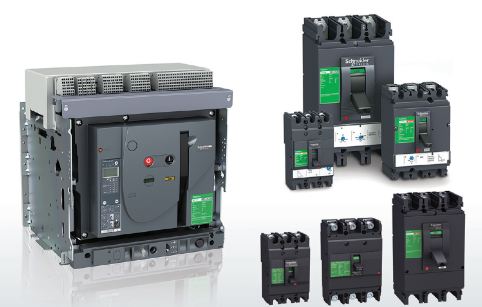

انواع کلید اتوماتیک
عملکرد کلید اتوماتیک چگونه است؟
اصول کار کلید اتوماتیک بر پایه دو نوع حفاظت است:
حفاظت حرارتی (Thermal Protection):
در صورت عبور جریان بیشتر از حد مجاز (اضافه بار)، نوار دو فلزی (بیمتال) در داخل کلید گرم میشود و باعث قطع مدار میگردد.
حفاظت مغناطیسی (Magnetic Protection):
در حالت اتصال کوتاه، جریان بهسرعت افزایش مییابد و میدان مغناطیسی قوی ایجاد میکند که باعث قطع فوری مدار میشود.
به این ترتیب، کلید اتوماتیک نهتنها از تجهیزات برقی محافظت میکند بلکه ایمنی کامل اپراتور و سیستم را تضمین مینماید.
اجزای اصلی کلید اتوماتیک
کلیدهای اتوماتیک با وجود ظاهر ساده، ساختار دقیقی دارند که از بخشهای زیر تشکیل میشوند:
- بدنه عایق: از مواد مقاوم در برابر حرارت و اشتعال ساخته میشود.
- کنتاکتها (Contacts): محل عبور جریان برق هستند و هنگام قطع مدار از یکدیگر جدا میشوند.
- مکانیزم قطع (Trip Unit): شامل اجزای حرارتی و مغناطیسی برای تشخیص خطا می باشد.
- دسته عملگر (Handle): برای قطع یا وصل دستی مدار می باشد.
- محفظه جرقهگیر (Arc Chute): جهت مهار جرقه ناشی از قطع جریانهای بالا می باشد.
- ترمینالهای ورودی و خروجی: برای اتصال ایمن به مدار برق می باشد.
انواع کلید اتوماتیک بر اساس کاربرد
کلید اتوماتیک مینیاتوری (MCB)
این مدل برای مدارهای فشار ضعیف و مصارف خانگی و اداری استفاده میشود.
MCB در برابر اضافه جریان و اتصال کوتاه از مدار محافظت میکند و معمولاً در تابلوهای توزیع داخلی نصب میگردد. دارای ویژگی هایی شامل ظرفیت جریان تا 125 آمپر، عملکرد سریع و ابعاد کوچک و نصب ریلی می باشد.
کلید اتوماتیک کامپکت (MCCB)
این نوع برای مدارهای قدرت صنعتی و تجاری طراحی شده است.
دارای واحد حفاظتی قابل تنظیم است و میتواند جریانهای تا چند هزار آمپر را مدیریت کند. دارای ویژگی هایی زیر می باشد:
- مناسب برای بارهای سنگین
- حفاظت حرارتی و مغناطیسی قابل تنظیم
- قابلیت نصب در تابلوهای اصلی برق
کلید اتوماتیک هوایی (ACB)
مخصوص مدارهای اصلی با جریانهای بسیار بالا (معمولاً بیش از 1600 آمپر) است.
در پستهای برق، مراکز داده، کارخانهها و تابلوهای اصلی استفاده میشود. دارای ویژگی هایی زیر می باشد:
- تحمل جریانهای زیاد
- قابلیت کنترل از راه دور
- سیستم خاموشکننده قوی برای جرقه
کلید اتوماتیک نشتی جریان (RCCB / RCBO)
برای حفاظت از جان افراد در برابر نشتی جریان یا برقگرفتگی طراحی شده است.
در صورت عبور جریان غیرمتقارن بین فاز و نول، کلید مدار را قطع میکند.
تفاوت کلید اتوماتیک با فیوز
در ظاهر، هر دو برای حفاظت مدار استفاده میشوند، اما تفاوتهای زیادی دارند:
- عملکرد قابل قطع و وصل مجدد یکبار مصرف
- نوع حفاظت حرارتی و مغناطیسی فقط حرارتی
- سرعت عملکرد سریع و قابل تنظیم ثابت
- دقت عملکرد بسیار بالا محدود
- هزینه اولیه بیشتر کمتر
- صرفهجویی در طول زمان بالا پایین
بههمین دلیل، در صنایع مدرن بهجای فیوزها، کلیدهای اتوماتیک ترجیح داده میشوند.
مزایای استفاده از کلید اتوماتیک
قطع خودکار مدار در شرایط خطرناک مانع آتشسوزی یا خرابی تجهیزات میشود و باعث افزایش ایمنی سیستم برق می شود.
میتوان حد جریان، زمان عملکرد و حساسیت را بر اساس نوع مصرف تنظیم کرد. بنابراین قابلیت تنظیم و سفارشیسازی را دارد.
پس از رفع خطا، میتوان کلید را مجدداً وصل کرد؛ نیازی به تعویض ندارد و قابل استفاده مجدد می باشد.
با طراحی مهندسیشده و مواد مقاوم، در محیطهای صنعتی طول عمر بالا و نگهداری آسان دارد.
به دلیل طراحی فشرده و مدرن، نصب آن باعث نظم و زیبایی تابلو میشود.
برندهای معتبر کلید اتوماتیک در بازار
در بازار ایران برندهای متعددی از کلیدهای اتوماتیک وجود دارند، اما چند برند به دلیل کیفیت بالا و پشتیبانی قوی، محبوبتر هستند:
- ABB (سوئیس): طراحی مدرن، عمر طولانی و دقت حفاظتی بالا.
- Schneider Electric (فرانسه): تکنولوژی روز و گستره مدلهای متنوع.
- Siemens (آلمان): مقاوم و مناسب برای محیطهای صنعتی سنگین.
- LS Electric (کره جنوبی): اقتصادی با کیفیت بالا.
- فاراتل (ایران): مناسب برای مصارف عمومی و داخلی.
نحوه انتخاب کلید اتوماتیک مناسب
برای انتخاب کلید اتوماتیک، باید چند فاکتور کلیدی را در نظر بگیرید:
- ظرفیت جریان نامی (In): میزان جریانی که کلید بدون قطع شدن میتواند تحمل کند.
- ظرفیت قطع (Icu): حداکثر جریان خطایی که کلید قادر به قطع ایمن آن است.
- تعداد پلها (Poles): شامل تکفاز، دوپل، سهفاز و چهارپل می باشد.
- ولتاژ کاری: باید متناسب با ولتاژ شبکه (220V یا 400V) باشد.
- نوع حفاظت: حرارتی، مغناطیسی یا ترکیبی است.
- استاندارد ساخت: مطمئن شوید کلید دارای استانداردهای IEC باشد.
کاربردهای کلید اتوماتیک در صنعت و ساختمان
- تابلوهای برق اصلی ساختمانها
- سیستمهای تهویه مطبوع (HVAC)
- موتورهای الکتریکی و پمپها
- تابلوهای توزیع روشنایی
- سیستمهای انرژی خورشیدی
- مراکز داده و سرور رومها
کلید اتوماتیک در هر مکانی که نیاز به قطع سریع جریان در شرایط خطا وجود دارد، نقشی حیاتی ایفا میکند.
نحوه نصب کلید اتوماتیک
نصب کلید اتوماتیک ساده است اما باید با دقت انجام شود:
- قطع کامل برق ورودی.
- نصب کلید روی ریل یا صفحه تابلو.
- اتصال کابلهای فاز و نول به ترمینالهای ورودی و خروجی.
- اطمینان از محکم بودن اتصالات.
- تست عملکرد با کلید دستی و بررسی حالت Trip.
توصیه میشود نصب توسط برقکار ماهر یا تکنسین تابلو برق انجام شود تا ایمنی کامل تضمین گردد.
تفاوت کلید اتوماتیک با کلید حرارتی
کلید حرارتی فقط از موتور در برابر اضافه بار محافظت میکند، اما کلید اتوماتیک هم از مدار و هم از موتور محافظت میکند.
کلید اتوماتیک دارای ظرفیت قطع بالاتر و عملکرد چندمنظوره است و در تابلوهای صنعتی بزرگ، معمولاً از ترکیب هر دو استفاده میشود.
نگهداری و بازرسی دورهای
برای اطمینان از عملکرد صحیح کلید اتوماتیک:
- هر چند ماه عملکرد کلید را تست کنید.
- پیچهای ترمینال را بررسی و در صورت شل شدن سفت کنید.
- از تجمع گرد و غبار یا رطوبت در تابلو جلوگیری نمایید.
- در صورت مشاهده تغییر رنگ یا حرارت بیش از حد، کلید را تعویض کنید.
نکات ایمنی مهم
- هرگز کلید اتوماتیک را در حالت بار سنگین بهطور دستی قطع نکنید.
- در مدارهای سهفاز از مدل چهارپل برای ایمنی نول استفاده کنید.
- در تابلوهای با بار حساس، از کلیدهایی با قابلیت قطع Selective استفاده کنید.
- همواره از برندهای معتبر با گارانتی رسمی خرید کنید.
آیا کلید اتوماتیک جایگزین فیوز میشود؟
بله، کلید اتوماتیک عملکردی دقیقتر، سریعتر و چندبار مصرف دارد.
تفاوت بین MCB و MCCB چیست؟
MCB برای مصارف سبک (خانگی) و MCCB برای بارهای صنعتی و سنگین طراحی شده است.
آیا کلید اتوماتیک نیاز به سرویس دارد؟
در شرایط عادی خیر، اما بهتر است سالانه یکبار عملکرد آن بررسی شود.
بهترین برند کلید اتوماتیک کدام است؟
برندهای ABB، Schneider و Siemens جزو برترینها در سطح جهانی هستند.
انواع کلید اتوماتیک
جمع بندی
کلید اتوماتیک یکی از حیاتیترین تجهیزات حفاظتی در سیستمهای برق است که با تشخیص سریع خطا و قطع بهموقع مدار، از جان افراد و تجهیزات محافظت میکند.
از تابلوهای خانگی تا کارخانههای بزرگ صنعتی، این کلیدها تضمینکننده ایمنی، پایداری و کارایی شبکه برق هستند.
کلید اتوماتیک یا کلید قدرت (Circuit Breaker) یکی از انواع کلیدهای الکترومکانیکی فشار ضعیف است که با باز یا بسته شدن کنتاکتهای آن، قطع و وصل مدار الکتریکی انجام میپذیرد.
کلیدهای اتوماتیک به دو دسته کلی "کلید اتوماتیک کامپکت" Molded Case Circuit Breaker(MCCB)یا به اختصار "کلید کامپکت" و دسته "کلید اتوماتیک هوایی"Air Circuit Breaker (ACB) یا به اختصار "کلید هوایی" تقسیم میشوند.
از جمله ویژگی ها و امکانات کلید اتوماتیک می توان به موارد زیر اشاره کرد:
امکان حفاظت مدار و سایر المانهای شبکه با استفاده از کلید اتوماتیک در برابر اضافه جریان و اتصال کوتاه
امکان ارسال سیگنال برای کلیدهای دیگر یا المانهای حفاظتی شبکه در صورت رخ دادن خطا در سیستم
محصولات کلید اتوماتیک تنوع زیادی دارند و هرکدام دارای مشخصه های متنوعی هستند: ازجمله ولتاژ کاری، ولتاژ بوبین، قدرت قطع و آمپر و ... بنابراین می توانید با استفاده از فیلترهای درنظر گرفته شده محصول مورد نظر خود را پیدا کنید، درصورت نیاز به راهنمایی و دریافت مشاوره می توانید با مشاوران برق و صنعت بین الملل تماس حاصل فرمایید.
