کنتاکتور 26 آمپر A26-30-01 220-230V 50Hz

کنتاکتور 26 آمپر A26-30-01 220-230V 50Hz دارای سه کنتاکت اصلی NO و صفر کنتاکت کمکی NC بوده و جریان کنتاکت های اصلی 26آمپر است. کنتاکتور 26 آمپر A26-30-01 220-230V 50Hz برای راه اندازی انواع موتورهای سه فاز با حداکثر ولتاژ 1000V استفاده می شود. این کنتاکتور دارای ابعاد 90*93.6*54میلی متر می باشد. این کنتاکتور با کد 1SBL241001R8001در بازار شناخته می شود.

تومان

موجود در انبار

کنتاکتور A26-30-01 220-230V 50Hz, کنتاکتور 3 فاز مناسب برای کاربردهای مختلف مانند استارت موتور، جداسازی می باشد. همچنین دارای ولتاژ توزیع تا حداکثر 1000 ولت می باشد.

کنتاکتور 1SBL241001R8001در ,A26-30-01 ABB

کنتاکتور 1SBL241001R8001در ,A26-30-01 ABB در سرتاسر دنیا به ویژه در بسیاری از کشور های آسیایی و اروپایی و آمریکای شمالی کاربرد دارند و همانطور که گفته شد به دلیل کیفیت بالا، کنتاکتور ABB  از محبوبترین و پر کاربرد ترین کنتاکتور های صنعت برق دنیا به شمار می آیند. در ادامه بيشتر با اين کنتاکتورها آشنا خواهیم شد.

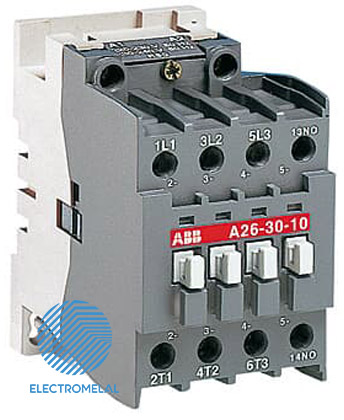

A26-30-01 220-230V 50Hz

آشنایی با کنتاکتور 1SBL241001R8001در ,A26-30-01 ABB

کنتاکتور 1SBL241001R8001در ,A26-30-01 ABB از جمله کنتاکتورهای با کیفیت و شناخته شده است. کنتاکتور A26-30-01 ABB برای کنترل مدارهای قدرت تا 1000ولت استفاده می شود.
از کنتاکتور A26-30-01 ABB برای راه اندازی و کنترل موتور های سه فاز و همچنین بارهای غیر القایی و نیمه القایی، ایزوله کردن مدار فرمان از مدار قدرت، انجام بای پس (By-Pass) در مدار قدرت و همچنین تابلوهای شبکه های توزیع برق قابل استفاده می شود.

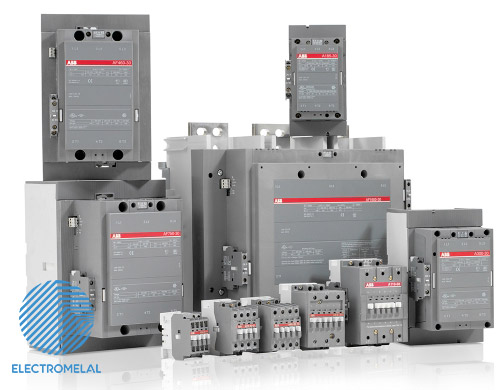

انواع کنتاکتور های ABB

کنتاکتور چيست؟

کنتاکتور يک کليد مکانيکي است که بسته به نوع کاربرد قادر به قطع و وصل کردن مدار در در بازه جريان و ولتاژهاي مختلف ميباشد. به عنوان مثال در کنتاکتور 26 آمپر A26-30-01 220-230V 50Hz  با کد بازاری 1SBL241001R8001قادر به قطع و وصل جریان 26 برای ولتاژ نامی تا 1000 ولت است.
کنتاکتور برای قطع و وصل کردن از مدار فرمان کمک ميگيرد و هرگاه مدار فرمان، بوبين کنتاکتور را برقدار کند، کنتاکتور بوسيله کنتاکت های خود عمل قطع و وصل را انجام خواهد داد، به همين دليل ميتوانيم کنتاکتور ها را کليد های مغناطيسي وابسته به مدار فرمان معرفی کنيم. باید توجه داشت که کنتاکتور فقط یک کلید است و وظیفه آن قطع و وصل مدار بوده و هیچ حفاظتی برای سیستم ایجاد نمیکند. به همین خاطر استفاده از فیوز، بی متال و … باید طراحی ها در نظر گرفته شوند. کنتاکتور برای تعداد قطع و وصل بسيار زياد (بيش از چندين هزار) ساخته ميشود.

ساختمان داخلی کنتاکتور

کنتاکتور از سه قسمت اصلی بدنه، بوبین و هسته متحرک تشکیل شده است. داخل کنتاکتور از سیم پیچ (بوبین) و هسته مغناطیسی تشکیل شده است. هسته مغناطیسی در کنتاکتورها دو تکه هستند که شامل یک هسته ثابت و یک هسته متحرک است. بوبین روی قسمت ثابت هسته نصب میشود اما قسمت متحرک هسته به وسیله فنر از کنتاکت های ثابت جدا نگه داشته شده است. با تحریک بوبین (اتصال ولتاژ مجاز و نامی به بوبین)، جریان در سیم پیچ بوبین جاری شده یا به اصلاح، بوبین فعال می شود. با تحریک بوبین بلافاصله شار مغناطیسی در هسته جاری شده و با توجه به اصل رلوکتانس (شار مغناطیسی از مسیر با مقاومت کمتر می گذرد) هسته متحرک برای کاهش فاصله هوایی به فک ثابت چسبیده که این جابه جایی مکانیکی منجر به حرکت کنتاکتها کنتاکتور خواهد شد. بدین ترتیب کنتاکتهای باز، بسته و کنتاکتهای بسته، باز می شوند. بعد از قطع تحریک، شار مغناطیسی قطع می شود و فک متحرک به وسیله فنری که در زمان تحریک درحالت فشرده قرار گرفته بود، به وضعیت قبل از تحریک بر می گردد.


سایر اطلاعات مورد نیاز جهت نصب و کارکرد کنتاکتور 26 آمپر A26-30-01 220-230V 50Hz در کاتالوگ ضمیمه درج شده است. برای خرید این محصول می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

برای مشاهده سایر کنتاکتور  ABB می توانید از صفحه انواع کنتاکتور  ABB استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع کنتاکتور ABB   انتخاب کنید.

همچنین در صورت نیاز به مشاوره و اطلاع از موجودی انواع کنتاکتور ABB همکاران ما پاسخگوی شما عزیزان هستند.

انتخاب گارانتی

جریان نامی کنتاکتور (Ie for AC-3)

تعداد کنتاکت کمکی بسته/ باز

حداکثر ولتاژ کاری کنتاکتور

فرکانس نامی کنتاکتور

درجه حفاظت

حداکثر سرعت قطع و وصل الکتریکی

حداکثر سرعت قطع و وصل مکانیکی

برند

ABB

1SBL241001R8001-a26-30-01-220-230v-50hz-230-240v-60hz.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
