کنتاکتور رو بردی 6 آمپر GJL1211009R8100,B6-30-10-P-80 220VAC

کنتاکتور رو بردی 6 آمپر B6-30-10-P-80 220VAC از برند ABB دارای سه کنتاکت کمکی NO و صفر کنتاکت کمکی NC است. کنتاکتور رو بردی 6 آمپر B6-30-10-P-80 220VAC سه پل است. کنتاکتور روبردی B6-30-01-P-01 دارای ابعاد 47.5*45.5*51.5 میلی متر می باشد. کد فرعی این محصول GJL1211009R8100می باشد.

تماس بگیرید

کنتاکتور رو بردی 6 آمپر GJL1211009R8100,B6-30-10-P-80 220VAC
کنتاکتور رو بردی 6 آمپر GJL1211009R8100,B6-30-10-P-80 220VAC

کنتاکتور رو بردی 6 آمپر B6-30-10-P-80 220VAC با کد فرعی GJL1211009R8100می از مینی کنتاکتورهای ABB کنتاکتورهایی کامپکت و پرقدرت می‌باشند. مینی کنتاکتورها به صورت سه پل و چهار پل با کنتاکت کمکی تا توان ۵/۵ کیلووات و ۲۰ آمپر/۶۹۰ ولت می‌باشند.

کنتاکتور رو بردی 6 آمپر B6-30-10-P-80 220VAC

کنتاکتور های ABB در سرتاسر دنیا به ویژه در بسیاری از کشور های آسیایی و اروپایی و آمریکای شمالی کاربرد دارند و به دلیل کیفیت بالا، کنتاکتور ABB از محبوبترین و پر کاربرد ترین کنتاکتور های صنعت برق دنیا به شمار می آیند. ابعاد، ویژگیهای فنی و کلاسهای مختلف مشتریان را قادر می‌سازد تا مینی کنتاکتور مورد نیاز خود را بیابند و از سیستم خود محافظت کنند. کنتاکتور رو بردی 6 آمپر B6-30-10-P-80 220VAC یکی از انواع این مینی کنتاکتور ها می باشد.

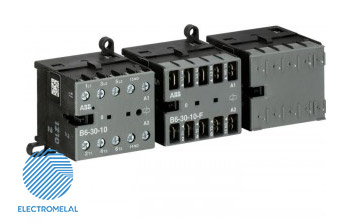

انواع مینی کنتاکتور

آشنایی با کنتاکتور رو بردی 6 آمپر B6-30-10-P-80 220VAC

کنتاکتور رو بردی 6 آمپر B6-30-10-P-80 220VAC یک کنتاکتور 3 قطبی جمع و جور است که دارای پین لحیم کاری است. مینی کنتاکتور در ساختمان های مسکونی ، ساختمان های تجاری و کاربردهای صنعتی برای کنترل بارهای تک فاز یا سه فاز تا 4 کیلو وات (AC-3) و 20 A / 690 V (AC-1) یا تعویض سیگنال های کنترل استفاده می شود.

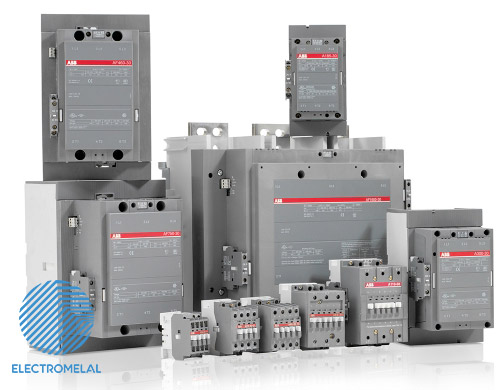

انواع کنتاکتور های ABB

کنتاکتور چيست؟

کنتاکتور يک کليد مکانيکي است که بسته به نوع کاربرد قادر به قطع و وصل کردن مدار در در بازه جريان و ولتاژهاي مختلف ميباشد. کنتاکتور برای قطع و وصل کردن از مدار فرمان کمک ميگيرد و هرگاه مدار فرمان، بوبين کنتاکتور را برقدار کند، کنتاکتور بوسيله کنتاکت های خود عمل قطع و وصل را انجام خواهد داد، به همين دليل ميتوانيم کنتاکتور ها را کليد های مغناطيسي وابسته به مدار فرمان معرفی کنيم. باید توجه داشت که کنتاکتور فقط یک کلید است و وظیفه آن قطع و وصل مدار بوده و هیچ حفاظتی برای سیستم ایجاد نمیکند. به همین خاطر استفاده از فیوز، بی متال و … باید طراحی ها در نظر گرفته شوند. کنتاکتور برای تعداد قطع و وصل بسيار زياد (بيش از چندين هزار) ساخته ميشود.

ساختمان داخلی کنتاکتور

کنتاکتور از سه قسمت اصلی بدنه، بوبین و هسته متحرک تشکیل شده است. داخل کنتاکتور از سیم پیچ (بوبین) و هسته مغناطیسی تشکیل شده است. هسته مغناطیسی در کنتاکتورها دو تکه هستند که شامل یک هسته ثابت و یک هسته متحرک است. بوبین روی قسمت ثابت هسته نصب میشود اما قسمت متحرک هسته به وسیله فنر از کنتاکت های ثابت جدا نگه داشته شده است. با تحریک بوبین (اتصال ولتاژ مجاز و نامی به بوبین)، جریان در سیم پیچ بوبین جاری شده یا به اصلاح، بوبین فعال می شود. با تحریک بوبین بلافاصله شار مغناطیسی در هسته جاری شده و با توجه به اصل رلوکتانس (شار مغناطیسی از مسیر با مقاومت کمتر می گذرد) هسته متحرک برای کاهش فاصله هوایی به فک ثابت چسبیده که این جابه جایی مکانیکی منجر به حرکت کنتاکتها کنتاکتور خواهد شد. بدین ترتیب کنتاکتهای باز، بسته و کنتاکتهای بسته، باز می شوند. بعد از قطع تحریک، شار مغناطیسی قطع می شود و فک متحرک به وسیله فنری که در زمان تحریک درحالت فشرده قرار گرفته بود، به وضعیت قبل از تحریک بر می گردد.


سایر اطلاعات مورد نیاز جهت نصب و کارکرد کنتاکتور رو بردی 6 آمپر GJL1211009R8100,B6-30-10-P-80 220VAC در کاتالوگ ضمیمه درج شده است. برای خرید این محصول می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

برای مشاهده سایر مینی کنتاکتور های ABB می توانید از صفحه انواع مینی کنتاکتور ABB  استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع کنتاکتور ABB   انتخاب کنید.

همچنین در صورت نیاز به مشاوره و اطلاع از موجودی انواع کنتاکتور ABB همکاران ما پاسخگوی شما عزیزان هستند.

برند

ABB

انتخاب گارانتی

جریان نامی کنتاکتور (Ie for AC-3)

تعداد کنتاکت کمکی بسته/ باز

ابعاد (عمق- ارتفاع-عرض) به میلی متر

حداکثر ولتاژ کاری کنتاکتور

فرکانس نامی کنتاکتور

درجه حفاظت

GJL1211009R8100-b6-30-10-p-80.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
