کنتاکتور الکترونیکی فوتک SSR-75DA

کنتاکتور الکترونیکی فوتک SSR-75DA از کنتاکتورهای سری SSR می‌باشد. جریان خروجی این کنتاکتور الکترونیکی 75 آمپر بوده و نوع کلیدزنی آن به صورت Zero Cross turn-on است. ورودی این کنتاکتور الکترونیکی (32-4) VDC بوده و ولتاژ خروجی آن (380-24) VAC است.

تماس بگیرید

کنتاکتور الکترونیکی فوتک SSR-75DA
کنتاکتور الکترونیکی فوتک SSR-75DA

کنتاکتور الکترونیکی یک عنصر الکترونیکی نیمه هادی است که به آن Solid State Relay می‌گویند و علامت اختصاری آن SSR است؛ کنتاکتور الکترونیکی عملکردی مشابه رله‌های الکترومکانیکی دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع کنتاکتور الکترونیکی یک قطعه سوییچ الکترونیکی است، که با یک سیگنال کوچک می‌تواند جریان یا ولتاژ بزرگتر را کنترل کند.

ساختار کنتاکتور الکترونیکی

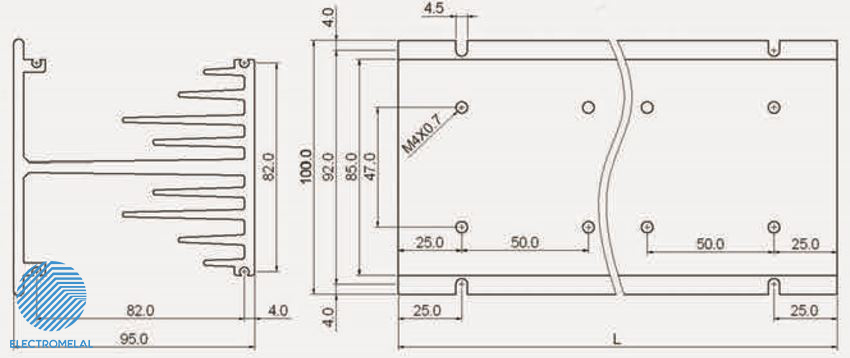

در کنتاکتور الکترونیکی دو بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله الکترونیکی وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به SSR ساده معروفند.

کنتاکتور الکترونیکی فوتک SSR-75DA

باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در کنتاکتور آمپر بالا به دلیل تولید حرارت زیاد و سوختن کنتاکتور الکترونیکی از هیت سینک باید استفاده شود.

کنتاکتور الکترونیکی فوتک SSR-75DA

مشخصات ظاهری و فنی کنتاکتور الکترونیکی SSR-75DA

کنتاکتورهای الکترونیکی دارای محدوده جریان 1 تا 800 آمپر در مدل‌های تک‌فاز و سه فاز هستند. کنتاکتور الکترونیکی فوتک SSR-75DA تک فاز است و دارای 4 ترمینال می‌باشد.

از نظر نوع بار می‌توان کنتاکتور الکترونیکی را به اهمی، موتوری، DC و AC تقسیم کرد. در انتخاب رله الکترونیکی باید به نوع بار دقت داشت و رله مناسب بار را انتخاب کرد.

انواع کنتاکتور الکترونیکی از نظر نوع کلیدزنی

Zero Crossing Switching کلید زنی در صفر

این نوع از کنتاکتور الکترونیکی، زمانی که ولتاژ به صفر می‌رسد، روشن یا خاموش می‌شوند و عملیات سوییچ انجام می‌شود. مزیت رله Zero Crossing Switching این است که از ایجاد نویز جلوگیری می‌کند و باعث می‌شوند که کنتاکتور الکترونیکی آسیب نبیند. این رله‌ها برای بار‌های خازنی، مقاومتی و سلفی قابل استفاده هستند.

کنتاکتور الکترونیکی فوتک SSR-75DA از نوع Zero Crossing Switching است.

Instant-ON (Random Switching) عمل در لحظه دریافت فرمان

کنتاکتور الکترونیکی Random Switching همانطور که از نامشان پیداست، در لحطه تحریک روشن می‌شوند و به محض قطع تحریک، خاموش می‌شوند. رله Instant-ON برای بارهای سلفی مناسب هستند. ضمنا از این کنتاکتور برای کنترل فاز هم می‌توان استفاده کرد. باید دقت داشت که عملکرد در این حالت (Random switching) منجر به ایجاد امواج الکترومغناطیسی در محیط می‌گردد.

نکات مهم در هنگام خرید کنتاکتور الکترونیکی:

1- نوع ورودی و خروجی کنتاکتور الکترونیکی
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

مزایای اس اس آر تک فاز

سرعت قطع و وصل بسیار بالا نسبت به مدل‌های الکترومکانیکی
عدم ایجاد جرقه هنگام سوییچینگ
مناسب برای استفاده در محل‌هایی که امکان انفجار و احتراق وجود دارد.
طول عمر بالا (به دلیل نداشتن قطعه مکانیکی)
مقاومت بالا در برابر لرزش و ضربه
عملکرد بدون صدا
ابعاد بسیار کوچک
طراحی متنوع برای مدار‌های AC / DC

نکته مهم در رابطه با کنتاکتور الکترونیکی و کنتاکتور

یک کنتاکتور الکترونیکی یا مکانیکی را می‌توان برای قطع و وصل یک مدار AC و یا حتی DC (البته با رعایت برخی نکات) استفاده کرد. ولی از آنجا که کنتاکتور الکترونیکی از المان‌های نیمه هادی تشکیل شده، نمی‌توان از رله نوع AC برای بار DC استفاده کرد.

کنتاکتور الکترونیکی فوتک SSR-75DA

تنوع کنتاکتور الکترونیکی بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک کنتاکتور الکترونیکی با کنتاکتور دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات فوتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Fotek در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برند

fotek

انتخاب گارانتی

برند

نوع و ظاهر SSR

نوع بار

جریان نامی SSR

تحریک SSR (ورودی SSR)

ولتاژ خروجی SSR

نوع عملکرد SSR

استاندارد ها

SSR.PDF

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

کیفیت

100%

قیمت

100%

خدمات

100%

دیدگاه شده توسط 0 مشتری

مرتب سازی بر اساس

  • هوشنگ

    title

    آیا کنتاکتور الکترونیکی فوتک چینی هم دارد؟

    1399/04/19
  • مدیر وبسایت

    title

    کنتاکتور الکترونیکی با توجه به مزیتهایی که دارند جایگزین مناسبی برای کنتاکتورهای معمولی هستند ولی با توجه به بحث قیمتی همچنان کنتاکتوهای الکترومکانیکی استفاده می شوند. البته باید به این موضوع نیز توجه داشت که هنوز برخی طراحان به دلیل عادت ترجیح می دهند از روشهای قدیمی استفاده کنند.

    1398/09/13
  • مدیر سایت

    title

    سلام وقت بخیر
    ssr 75 da مارک فوتک تایوان تا 75 آمپر واقعی در خروجی به شما جریان میدهد

    1398/04/10
  • پوریا

    title

    میخواستم بدونم ssr 75 da فوتک تایوان تا چند آمپر خروجی میدهد.

    1398/04/10
  • دانشجو

    title

    با توجه به مزیت های کنتاکتورهای الکترونیکی پس چرا هنوز کنتاکتورهای الکترومکانیکی در صنعت استفاده می شوند؟

    1398/02/25
