کلید مینیاتوری 16A چهارپل 2CDS273103R0164 ,S203M-C16NA

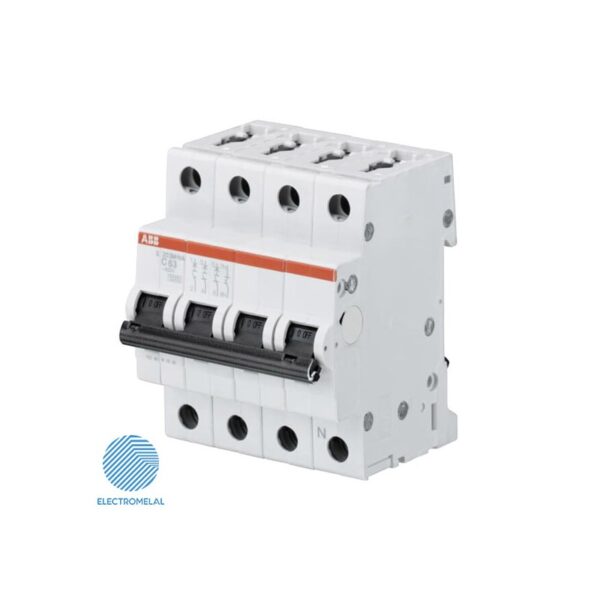

کلید مینیاتوری 16 آمپر چهار پل S203M-C16NA، کلیدی حفاظت کننده در برابر اضافه جریان و اتصال کوتاه، تولید شرکت ABB می باشد. این کلید چهار پل از نوع کندکار تیپ C می باشد. این کلید بیشتر استفاده صنعتی داشته و از قدرت قطع 10 کیلو آمپری بهره می برد. کلید مینیاتوری 16 آمپر چهار پل S203M-C16NA باکد 2CDS273103R0164 در بازار شناخته می شود.

تومان

موجود در انبار

کلید مینیاتوری 16 آمپر چهار پل S203M-C16NA که در بازار با کد محصول ABB 2CDS273103R0164 نیز شناخته می شود، چهار پل و از نوع کند کار تیپ C بوده که از آن برای حفاظت از تجهیزات صنعتی استفاده می شود. در ادامه به تفصیل درباره کلید مینیاتوری توضیح می دهیم.

کلید مینیاتوری 16A چهارپل 2CDS273103R0164 ,S203M-C16NA چیست؟

کلید مینیاتوری 16A چهارپل 2CDS273103R0164 ,S203M-C16NA یا فیوز مینیاتوری( Miniature Circuit Breaker  که اختصارا MCB نامیده می شود)، وسیله ای است که در برابر اتصال کوتاه و یا عبور جریان اضافی و غیر مجاز از تجهیزات الکتریکی خانگی و صنعتی محافظت میکند.

کلید مینیاتوری، وسیله ای محافظتی در چهار نوع تک پل، دو پل، سه پل و چهار پل و در رنج های مختلفی از ولتاژ و جریان در دو نوع AC و DCتولید میشود.

تقسیم بندی فیوز های مینیاتوری با توجه نوع کاربرد آن

کلید های مینیاتوری از نظر کاربرد به تیپ های B روشنایی، C موتوری، D ترانسفورماتوری، K قدرت، Z بسیار حساس تقسیم می شوند که به اختصار در زیر توصیف می شوند.

کلید مینیاتوری ABB S201-C2

کلید مینیاتوری 16A چهارپل 2CDS273103R0164 ,S203M-C16NA

کلید مینیاتوری نوع C بیشتر کاربرد صنعتی دارند. این کلیدها در جریان اضافه بار بین ۵ تا ۱۰ برابر جریان نامی در زمان مشخص(با توجه به منحنی قطع )، مدار را قطع می کنند و زمان قطعشان از تیپ B بیشتر است. این کلید مینیاتوری به فیوز مینیاتوری کندکار نیز معروف است. فکلید مینیاتوری های کندکار در برابر عبور جریان بیش از حد واکنش ملایم تری از خود نشان می‌دهند و برق را دیرتر قطع می‌کنند. با این‌همه واکنش این کلید مینیاتوری ها در برابر جریان اتصال کوتاه تقریباً لحظه‌ای است.

کلید مینیاتوری 16A چهارپل 2CDS273103R0164 ,S203M-C16NA، از تیپ C می باشد و مناسب مصارف صنعتی است.

 ساختار فیوز های مینیاتوری:

کلید مینیاتوری 16A چهارپل 2CDS273103R0164 ,S203M-C16NA از دو مکانیزم برای عملکرد خود استفاده می‌کند، تشخیص جریان اتصال کوتاه به وسیله یک سیم‌پیچ (Electro-Magnetic Protection)که دارای تعداد دور کم و قطر زیاد می‌باشد. تشخیص جریان اضافه به عهده یک فلز (Thermal Protection Bimetal) می‌باشد که بوسیله عبور جریان مدت دار بیش از جریان نامی گرم شده و بر اثر خم شدن باعث عمل کنتاکت فیوز شده و مدار را قطع می‌کند.

درون سیم پیچ کلید های مینیاتوری یک زبانه وجود دارد که به هنگام وجود اتصال کوتاه در مدار، این سیم پیچ یا بوبین مغناطیس شده و زبانه ای که داخل آن است با ضربه به سیستم عملگر کلید مینیاتوری 16A چهارپل 2CDS273103R0164 ,S203M-C16NA (Moving Contact)، باعث می شود کنتاکت های ثابت و متحرک از هم جدا شده و برق از مدار خارج گردد.

در زیر این سیم پیچ یک سیستم جرقه گیر (Arc Chamber) یا خفه کننده وجود دارد که جرقه های ناشی از قطع و وصل کلید را از یک جرقه بزرگ به تعداد زیادی جرقه کوچک تبدیل کرده و اثر آن را خنثی میکند. آرک چمبر وظیفه کاهش صدا و قدرت جرقه و خروج گاز جرقه را برعهده دارد و باید از مواد مقاوم در برابر جرقه (کاغذ نسوز) و رطوبت (فلز گالوانیزه) تهیه شده باشد. جهت کاهش تاثیر جرقه، کنتاکت‌ها باید از آلیاژ مس با خلوص بالا با آبکاری نقره تهیه شده باشند.

کلید مینیاتوری ABB S201-C2


سایر اطلاعات مورد نیاز جهت نصب و کارکرد کلید مینیاتوری 16A چهارپل 2CDS273103R0164 ,S203M-C16NA در کاتالوگ ضمیمه درج شده است. برای خرید این  کلید مینیاتوری می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

برای مشاهده سایر  کلید مینیاتوری می توانید از صفحه کلید مینیاتوری استفاده کنید، همچنین می توانید با استفاده از فیلترهای  کلید مینیاتوری کالای مورد نظر خود را از بین انواع  کلید مینیاتوری انتخاب کنید.

همچنین در صورت نیاز به مشاوره و اطلاع از موجودی برای خرید انواع  کلید مینیاتوریABB می‌توانید با شماره‌های زیر تماس بگیرید.
