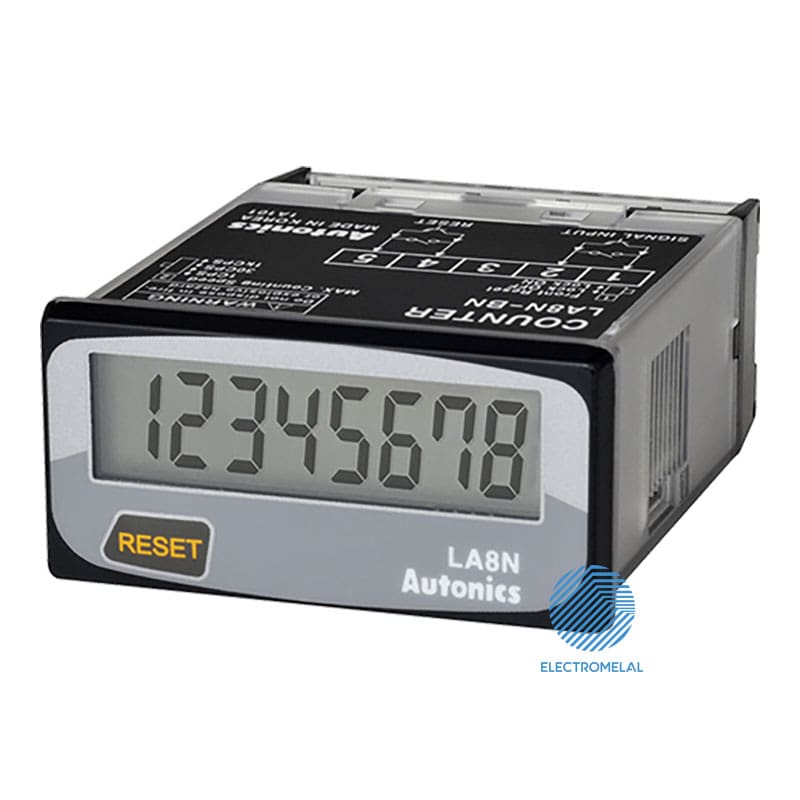

کانتر دیجیتال آتونیکس سری LA8N

کانتر دیجیتال آتونیکس سری LA8N, دارای نمایشگر LCD با قابلیت نمایش 8 رقم و نور پس زمینه به جهت قابل مشاهده بودن در محیط های تاریک می باشد. این کانترها به وسیله باطری لیتیومی داخل دستگاه با طول عمر بیش از 10 سال کار می کند. از دیگر ویژگی های مهم کانترها می توان به روش ورودی سیگنال (بدون ولتاژ ورودی، ولتاژ ورودی، ولتاژ ورودی آزاد) عملکرد های تفریق و تنظیم نقطه اعشار اشاره کرد.

تماس بگیرید

کانتر دیجیتال آتونیکس سری LA8N
کانتر دیجیتال آتونیکس سری LA8N

کانتر یا شمارنده دیجیتال چیست ؟

کانتر یا شمارنده (Counter) دستگاهی الکترونیکی است که تعداد دفعات انجام یک عملیات را شمارش می کند و آن را ذخیره کرده و نمایش می دهد. به وسیله این دستگاه می توان عملیات شمارش و کنترل تعداد محصولات را با دقت بیشتر انجام داد. برای اپراتور انسانی شمارش یک فرآیند به صورت مکرر و به تعداد زیاد کار دشواری است در نتیجه کانتر (شمارنده) می تواند تعداد شمارش زیاد را با دقت بالا انجام دهد و دلیل کاربرد اصلی کانتر یا شمارنده در اتوماسیون صنعتی به خاطر همین موضوع می باشد.

به عنوان مثال برای بسته بندی بیسکوییت در جعبه باید تعداد مشخصی بیسکوییت شمارش شده و بعد از قرار گرفتن در جلد پلاستیکی در کارتن قرار گیرد. با استفاده از یک سنسور نوری نصب شده بالای تسمه نقاله که به یک کانتر نصب شده به راحتی میتوان تعداد (مثلا 25) را روی کانتر تنظیم کرد تا بعد از رسیدن به عدد 25 فرمان بسته بندی را بدهد. بعد از ارسال فرمان بسته بندی توسط کانتر به دستگاه برش پلاستیک، دوباره کانتر ریست شده و این روند تکرار می شود.

کانترها در سه مدل مکانیکی، تام ویل (thumbwheel) و دیجیتال موجود می باشند و از نظر تیپ می توانند به تیپ های با رله، بدون رله، با قابلیت ریست و بدون قابلیت ریست تقسیم بندی شوند.

کانترهای دیجیتال دارای صفحه نمایش LCD یا سون سگمنت بوده و میتوان به راحتی با فشردن دکمه های روی دستگاه وارد setting دستگاه شد وعدد دلخواه را روی آن تنظیم کرد. کانترهای دیجیتال شباهت بسیار زیادی از نظر عملکرد با کانترهای تام ویل دارند فقط نوع تعریف عدد برای آنها متفاوت است. از ویژگیهای اصلی این نوع کانترها می توان به سرعت بالا، تنظیم راحت، قابلیت مشاهده صفحه نمایش درتاریکی، تعریف مدهای مختلف کاری (شمارش به صورت افزایشی یا کاهشی)، قابلیت تعریف ریست اتوماتیک یا ریست دستی، قابلیت کار با ورودیهای مختلف اعم از سیگنال سنسور، بدون ولتاژ و ولتاژ AC اشاره کرد.

برخی کانترهای دیجیتال دارای باطری داخلی بوده و در صورت قطع تغذیه، آخرین وضعیت شمارش را در خود حفظ کرده و بعداز وصل مجدد برق کار خود را به درستی ادامه می دهند و نیازی به ریست کردن کانتر نیست. همچنین انواعی از کانترهای دیجیتال دارای دو خروجی مختلف بوده که به وسیله آن می توان دو عملکرد مختلف در عدد های مختلف برای کانتر تعریف کرد. مثلا تصور کنید در یک کارخانه تولید شکلات می خواهیم تعداد 30 شکلات را در بسته های کوچک قرار داده و سپس 10 بسته کوچک را در کارتن قرار دهیم. برای انجام این کار به کانتری با 2 رله و قابلیت تعریف دوعدد نیاز داریم.

تایمرهای دیجیتال و تام ویل دارای مدهای کاری مختلفی هستند که بسته به نیاز می توان از آنها بهره برد. البته باید توجه داشت که هر قابلیتهای یک کانتر بیشتر شود قیمت آن نیز افزایش خواهد یافت.



طبقه بندی کانترها:

شمارنده های دیجیتال معمولا دارای مدهای کاری مختلفی هستند به صورت کلی می توان 2 مد کاری زیر را تعریف کرد:

  •  در حالت اول (مد ۱) دستگاه عددی را به عنوان نقطه شمارش نهایی دریافت می کند و پس از شروع عملیات شمارش به محض رسیدن شمارنده به این عدد رله خروجی دستگاه وصل می گردد.
  •  در حالت دوم (مد 2) دستگاه فقط به عنوان شمارنده عمل می نماید، در این حالت دستگاه خروجی ندارد. این دستگاه ، دستگاهی بسیار پر کاربرد در صنایع تولیدی می باشد.

کاربرد کانتر یا شمارنده دیجیتال:

شمارنده ها (Counter) ابزارهای اساسی مورد استفاده در فرایند خودکار یا اتوماسیون در صنایع گوناگون می باشند. شرکت آتونیکس طیف وسیعی از شمارنده ها صنعتی را بر اساس نیاز بازارهای جهانی طراحی و تولید نموده و مورد آزمایش قرار داده است. این سری از کانترهای آتونیکس همچنین دارای طراحی با قابلیت اطمینان بالا، قابلیت تعویض سریع، طراحی کوچک جهت صرفه جویی در فضای تابلو برق بوده و طراحی این تجهیزات قابل اعتماد و با قابلیت مصرف انرژی پانل ساخته شده و راه حل هایی را ارائه می دهد که موجب افزایش کارکرد و انعطاف و عملکرد مناسب تر می شود.

ویژگی های کانترهای دیجیتال آتونیکس سری LA8N:

  1. سری LA8N دارای نمایشگر LCD بوده و هیچ رله خروجی ندارد و تنها تعداد شمارش شده را نمایش می دهد.با توجه به نداشتن رله خروجی امکان تعیین عدد برای این شمارشگر وجود ندارد.
  2.  سری LA8N کانتری با 8 رقم شمارش یا اصطلاحا 8 دیجیت می باشد که به دلیل داشتن باتری داخلی بدون تغذیه بوده و تنها با دریافت سیگنال وروردی کار شمارش را انجام می دهد.
  3. درجه حفاظتی این کانتر با استفاده از قاب مخصوص بهIP66  رسیده به و به این معنی است که میتوان این کانتر را در محیط باز نیز نصب کرد بدون اینکه ذرات ریز جامد یا مایع موجب خرابی آن گردند.
  4. بسیار کوچک وکم حجم است و به خاطر داشتن نور پس زمینه امکان قرائت عدد در تاریکی نیز امکان پذیر است.
  5. بسته به کد انتخاب شده قابلیت شمارش به صورت فقط افزایشی، فقط کاهشی و به هر دو صورت افزایشی/کاهشی را دارد.
  6. یست کردن کانترهای سری LA8N به راحتی هم از طریق دکمه روی دستگاه و هم از طریق اتصال پایه های مربوطه امکان پذیر است. (با توجه به کد، پایه های ریست با هم تفاوت خواهند داشت مثلا برای سریهای LA8N-BN وLA8N-BV و LA8N-BF با اتصال پایه های4و 5 عدد کانتر ریست می شود.)

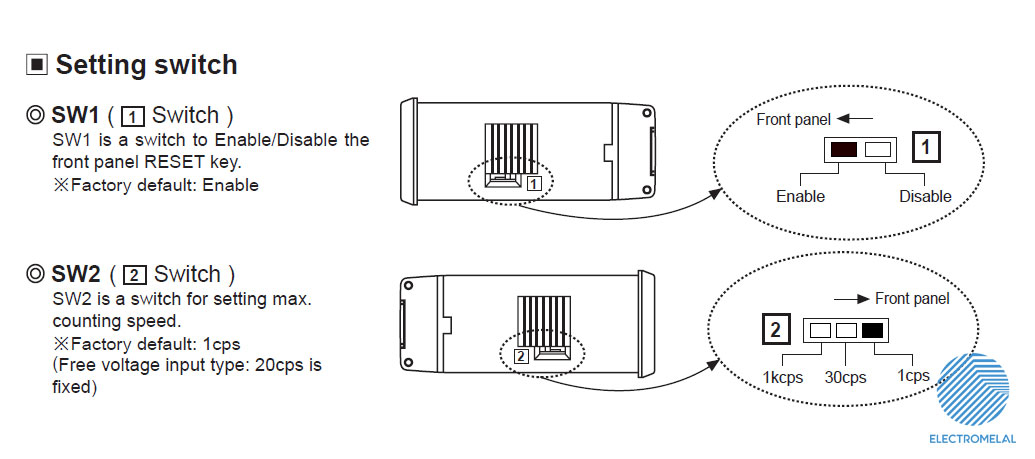

  7. سرعت شمارش در این کانتر بسته به نوع کانتر می تواند به دوصورت زیر باشد.

الف: 1cps, 30cps, 1kcps

ب: 20cps

کلمهCPS مخفف Cycles Per Second بوده که سرعت شمارش کانتر را تعیین می کند.

 این کانتر بسته به کد انتخاب شده میتواند ورودی را به سه صورت بپذیرد.

1-    بدون ولتاژ No Voltage : دراین حالت فقط قطع و وصل دو پایه کانتر موجب تحریک و شمارش کانتر می شود.

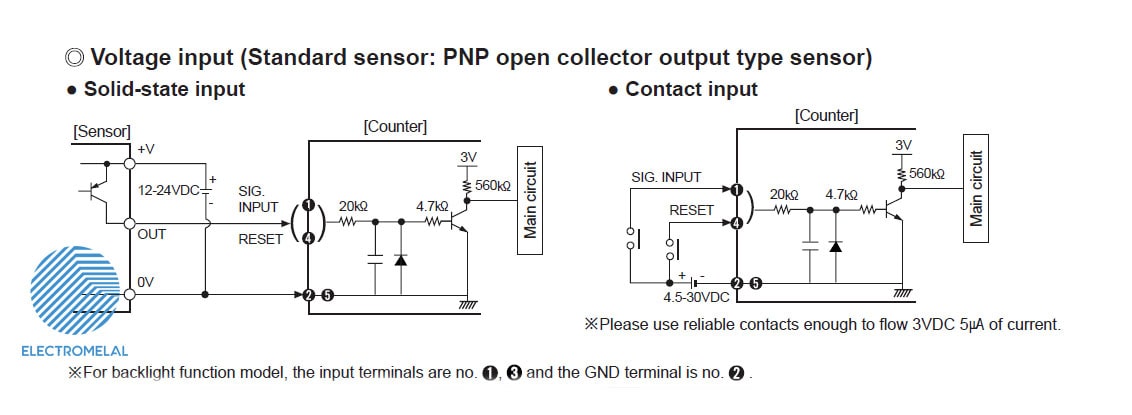

2-    ورودی ولتاژ DC  که رنج آن معمولا بین (5-30)VDC است. به این ورودی معمولا انکودر، سنسور القاییNPN/PNP یا سنسور نوریNPN/PNP وصل می شود.

3-    ورودیFree Voltage: رنج قابل قبول برای این ورودی (24-240)VAC یا (6-240)VDC می باشد. معمولا سوییچ های دوسیمه یا سنسورهای دو سیمهAC به عنوان ورودی انتخاب می شوند.

نکته: برای هر سه دسته ورودی ذکر شده باید دو حالت حدی را برای صفر یا یک بودن منطقی جهت شمارش درست تعریف کرد. مطابق کاتالوگ سری LA8N دو حالت High (H)  و Low(L) برای هر کدام تعریف شده و مقدار ولتاژ یا امپدانس را برای این دو بازه شرح داده است.





انواع مدل های کانترهای دیجیتال آتونیکس سری LA8N:

تنوع کانترهای دیجیتال آتونیکس بسیار زیاد است و در سایزها و اشکال مختلف با ویژگی‌های کاربردی متفاوت ساخته می‌شوند. جایگزین کردن یک کانتر و تایمر قابل برنامه ریزی با کانتر و تایمر قابل برنامه ریزی دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع کانتر و تایمر قابل برنامه ریزی Autonics در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.
