سنسور خازنی Autonics دو سیمه استوانه ای آتونیکس CR18-8AC

CR18-8AC از سنسورهای خازنی سری CR از برند AUTONICS می­ باشد، سنسور CR18-8AC به شکل استوانه­ ای قطر 18 میلی متر رزوه دار بوده و فاصله دید آن نهایتا 8 میلی متر است، این سنسور خازنی دارای دو سیم است.

تومان

موجود در انبار

سنسور خازنی آتونیکس CR18-8AC دارای دو سیم است که همانطور که از نامش مشخص است NC است و درحالت عادی مدار در حالت فعال قرار دارد و به محض شناسایی جسم دستور توقف در مدار صادر می شود. قطر سنسور خازنی CR18-8AC برابر 18 میلیمتر است که اجسام را در فاصله نهایتا 8 میلیمتری از خود شناسایی میکند. ولتاژ سنسور CR18-8AC نیاز نیز 100 تا 240 ولت AC  است.

سنسور خازنی CR18-8AC چیست؟

سنسور خازنی (Capacitive Sensor) CR18-8AC در تعریف سنسورهایی بدون تماس مکانیکی بوده كه در برابر تمام مواد از جمله فلزات و غیر فلزات دچار تغییرات می شوند . سنسور خازنی زیر مجموعه سنسور مجاورتی است و شباهت زیادی به سنسورالقایی دارد که برای كنترل سطح در مخازن با محتوای مواد پودری و مایع مناسب می باشد. همچنین از آنها می توان به عنوان مولد پالس به منظور كنترل وضعیت برنامه ماشین آلات برای شمارنده ها و آشكارسازی تقریبا تمام مواد فلزی و غیر فلزی استفاده كرد. با برق و صنعت بین الملل همراه باشید تا اطلاعات خود را در زمینه سنسور خازنی تکمیل نمائید.

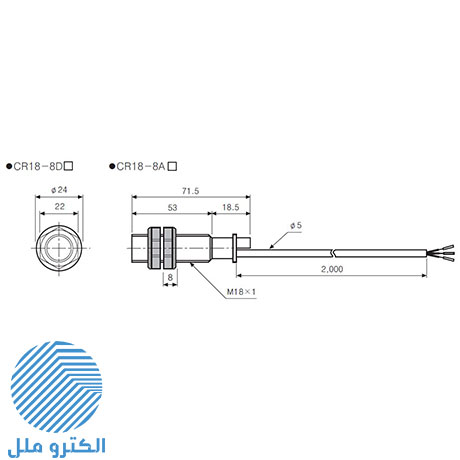

سنسور خازنی ATUNICS دو سیمه استوانه ای آتونیکس CR18-8AC

تفاوت و شباهت سنسور القایی و سنسور خازنی

مهم ترین تفاوت و وجه تمایز حسگر های بیان شده در جسم مورد سنجش آنهاست که سنسور خازنی همه چیز را تشخیص می دهد ولی سنسور القایی فقط در برابر فلزات حساس است. سنسور خازنی علاوه بر مواد فلزی قابلیت تشخیص مواد غیر فلزی مانند شیشه، کاغذ، پلاستیک، مایعات و پارچه را نیز دارد. شباهت اصلی این دو دسته از سنسورها، مجاورتی و بدون تماس بودن آنها در هنگام تشخیص است. سنسور القایی برای تشخیص فلزات یک میدان الکترومغناطیسی تولید می کند و این در حالی است که سنسور خازنی توسط ایجاد یک میدان الکتریکی و تغییر این میدان الکتریکی با نزدیک شدن اجسام، آنها را تشخیص می دهد. یکی دیگر از تشابهات این دو سنسور در خروجی سوئیچ ترانزیستور است که PNP و NPN است.

از دیگر شباهت های سنسور القایی و خازنی می توان به فاصله دید ومحدود هر دو دسته اشاره کرد که حداکثر 10 سانتی متر است. از آنجا که حساسیت سنسورهای خازنی بستگی شدید به چگالی جسم دیده شده دارد (هر چه جسم فشرده ترو چگال تر باشد خاصیت دی الکتریک آن بیشتر بوده و در فاصله دورتری سنسور را فعال می کند) یک پیچ تنظیم روی اکثر سنسورهای خازنی وجود دارد که موقع نصب برای عملکرد درست سنسور از آن استفاده می شود. این درحالی است که سنسورهای القایی به ندرت دارای این پیچ تنظیم هستند. بنابراین اگر در یک مخزنی آب داشته باشم باید پیچ تنظیم را به قدری بچرخانیم که سنسور برای آب عملکرد صحیحی داشته باشد و اگر به جای آب روغن داشته باشیم دوباره باید پیچ تنظیم را چرخانده تا به عملکرد سنسور درست باشد. اینکه چقدر باید این پیچ تنظیم را بچرخانیم یک کار تجربی است. مهندسین برق و صنعت بین الملل آمادگی دارند تا برای مشاوره خرید انواع سنسور شما را راهنمایی کنند.

سنسور خازنی ATUNICS دو سیمه استوانه ای آتونیکس CR18-8AC

عملكرد سنسور خازنی CR18-8AC

ساختمان اساسی CR18-8AC از چهار قسمت اسیلاتور، دمدولاتور، اشمیت تریگر و آمپلی فایر تشكیل شده است. قسمت اساسی اسیلاتور از دو قطعه فلزی تشكیل شده، وضعیت قرارگیری این قطعات فلزی نسبت به هم طوری است كه باعث ایجاد یک ظرفیت خازنی می شود. هرگاه قطعه ای با ضریب الكتریكی E به صفحه حساس نزدیک شود باعث تغییر ظرفیت خازنی بین صفحات خواهد شد. این تغییر ظرفیت خازنی باعث تغییر دامنه خروجی اسیلاتور می شود. دمدولاتور دامنه اسیلاتور را آشكار می كند و این مقدار را با سطح مرجع مقایسه می نماید. هرگاه دامنه این مقدار از دامنه مرجع بیشتر باشد، خروجی سنسور تحریک می شود. آمپلی فایر خروجی وظیفه تامین جریان بار را به عهده دارد.
تشخیص اجسام مختلف توسط سنسور های خازنی به موارد زیر بستگی دارد :

  • ابعاد جسم
  • ثابت دی الکتریک جسم
  • فاصله جسم تا ناحیه حساس سنسور

سنسورهای خازنی در مدلهای مکعبی و استوانه ای در قطر های ۳۰ ۱۸،۱۲،۶ میلیمتر و با بدنه پلاستیکی و یا فلزی تولید می گردد و بسته به مکانیزم تولید و ابعاد می تواند در فواصل مختلف وجود اجسام را حس کند. البته امروزه سنسور خازنی با شکلهای متنوع دیگری بسته به کاربرد تولید و بهره برداری می شوند.

برای خرید سنسور خازنی باید به موارد زیر توجه داشت …

  • تغذیه سنسور خازنی
  • فاصله دید سنسور خازنی
  • نحوه نصب و شکل سنسور خازنی
  • باز یا بسته بودن خروجی سنسور خازنی
  • آنالوگ یا دیجیتال بودن خروجی سنسور خازنی

سنسور خازنی ATUNICS دو سیمه استوانه ای آتونیکس CR18-8AC

کاربرد سنسور خازنی CR18-8AC

در صورتی که نیاز به تشخیص قطعات فلزی داشته باشیم استفاده از سنسور القایی نسبت به خازنی ترجیح داده می شود که علت این عمل، عمربیشتر، کارایی بهتر و قیمت پایین تر سنسور القایی نسبت به خازنی می باشد. همچنین در صورتی که امکان استفاده از سنسور نوری وجود داشته باشد با توجه به کارایی بالاتر سنسور نوری استفاده از این سنسور نسبت به سنسور خازنی ترجیح داده می شود. اما در برخی از موارد استفاده از سنسور خازنی اجتناب نا پذیر است. در ادامه چند مورد از کاربرد سنسور خازنی ذکر شده است

  • تعیین سطح آب در بطری پلاستیکی
  • تعیین سطح مواد در سیلو ها
  • تعیین سطح مایعات در مخازن

با توجه به پایین تر بودن ثابت دی الکتریک پلاستیک از آب، این سنسور می تواند به منظور تشخیص سطح آب بطری های پلاستیکی مورد استفاده قرار گیرد.

برای تشخیص اجسامی که از مواد لاستیکی، چرمی و پلاستیکی ساخته شده اند یا مواردی که استفاده از سنسور نوری امکان پذیر نیست، می توان از سنسور های خازنی برای تشخیص این گونه اجسام استفاده کرد. همچنین می توان در این مورد از سنسورهای اولتراسونیک استفاده کرد البته دقت شود که قیمت سنسور اولتراسونیک بسیار بالا تر از سنسورخازنی می باشد. برای اطلاع از قیمت انواع سنسورها با برق و صنعت بین الملل تماس حاصل کنید.

برای اطلاعات بیشتر در مورد سنسور خازنی به لینک زیر مراجعه کنید

سنسور خازنی

مهندسان فروش برق و صنعت بین الملل نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران می باشد. جهت مشاوره و خرید CR18-8AC با مشاورین فروش این مجموعه تماس حاصل فرمائید.

انتخاب گارانتی

شکل ظاهری

قطر سنسور استوانه ای

جنس بدنه سنسور

نوع نصب

فاصله دید به میلی متر

نو ع اتصال

تعداد سیم

ولتاژ تغذیه

سرعت (فرکانس کاری)

نوع خروجی

طول سیم

جنس روکش سیم

درجه حفاظت

استاندارد ها

هیسترزیس Hystersis

جریان مصرفی (جریان نشتی) سنسور

حداقل دمای کاری

حداکثر دمای کاری

برند

AUTONICS

CR-SENSOR-AUTONICS.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

5 دیدگاه برای سنسور خازنی Autonics دو سیمه استوانه ای آتونیکس CR18-8AC

  1. منصور عبادی

    title

    سنسورهای خازنی بر اساس قوانین حاکم بر خازن کار میکنند. از آنجا که مقدار دی الکتریک محیط و جسم دیده شده توسط سنسور در میزان خازن تشکیل شده موثر هستند، سنسورهای خازنی عموما دقت پایین تری نسبت به سنسورهای القایی داشته و در جاهایی استفاده می شوند که دقت بالا نیاز نباشد. برای جبران این دقت پایین و امکان تنظیم بهتر، معمولا سنسورهای خازنی دارای یک پیچ تنظیم روی بدنه سنسور هستند

  2. رضا فرمانی

    title

    سنسور های خازنی برای تعیین سطح سیلوها و مخازن مناسب هستند.

  3. سعید براتی

    title

    آیا گرد و خاک باعث خطا در عملکرد سنسورهای خازنی می شود؟

  4. سعید

    title

    تفاوت بین سنسور خازنی و سنسور القایی چیست؟؟

  5. مدیر وبسایت

    title

    سنسور خازنی برای کلیه اجسام استفاده می‌شود. در صورتی که سنسور القایی فقط برای تشخیص اجسام فلزی کاربرد دارد.
