سنسور القایی استوانه ای PR30-10DP

سنسور القایی استوانه ای PR30-10DP از سنسورهای القایی سری PR از برند Autonics می­ باشد، این سنسور به شکل استوانه­ ای قطر 30 میلی متر رزوه دار بوده و فاصله دید آن حداکثر 10 میلی متر است، این سنسور القایی دارای سه سیم بوده و جنس بدنه آن فلزی است.

تماس بگیرید

سنسور القایی استوانه ای PR30-10DP
سنسور القایی استوانه ای PR30-10DP

سنسور القایی استوانه ای PR30-10DP نسل جدید میکروسوئیچ است که با قدرتی فراوان وارد بازار شد و توانست در کمترین زمان باعث منقرض شدن میکروسوییچ شود. آتونیکس با ایجاد دسته بندی های متنوع از سنسورها و در نظر گرفتن تمام ویژگی های مورد نیاز به ساخت سنسور القایی پرداخته است. سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DP محصولی با سرعت تشخیص بالا است که نسبت به نمونه های قبل خود مانند سنسور PR12-2DP از ابعاد بزرگتری برخوردار است.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DP

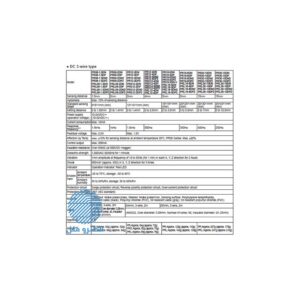

مشخصات فنی سنسور القایی استوانه ای PR30-10DP

سنسور القایی PR30-10DP با داشتن رنگ نارنجی بیانگر این مورد است بار خروجی حسگر به صورت مثبت است و سیم رنگ مشکی باری مثبت را به مدار انتقال میدهد که خود مولفه ای بسیار مهم در هنگام انتخاب و خرید سنسور القایی به حساب می آید. ایجاد فرکانسی برابر 400 هرتز در این سنسور یکی دیگر از تفاوت ها است که متناسب با افزایش قطر سنسور فرکانس ارسالی نیز کاهش میباید. هر سنسور برای شناسایی فلز آهن در یک بازه زمانی خاص مقداری مشخص فرکانس را ارسال و دریافت میکند. در صورت تشخیص اولیه مبنی بر نزدیک شدن آهن به سنسور فرکانس ارسالی به شدت افزایش پیدا میکند و به کمک این امر، روند تشخیص با دقت خیلی بیشتری امکان پذیر میشود.

نقاط تشابه سنسور PR30-10DP با سنسور القایی PR12-2DP

  • شکل سنسور استوانه ای
  • ولتاژ تغذیه 10 تا 30 ولت DC
  • دارای سه سیم با طول دو متر
  • جنس بدنه سنسور برنج با روکش نیکل
  • کمیت خروجی هر دو سنسور القایی PNP
  • نوع خروجی هر دو سنسور القایی Normal Open
  • مقاوم در برابر هر شرایط دمایی و دارای استاندارد IP67 و CE
  • نقاط تفاوت سنسور PR30-10DP با سنسور القایی PR12-2DP

هر مولفه ای که باعث میشود تا سنسور تفاوتی با نمونه مشابه خود داشته باشد در واقع علتی برای تولید و ساخت محصولی جدید است. در سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DP قطر 30 میلیمتری و فاصله دید 10 میلیمتر مهم ترین مولفه های تفاوت به حساب می آیند. با بزرگ تر شدن قطر سنسور فاصله دید نیز افزایش می یابد و میتوان اینگونه نتیجه گرفت که با افزایش قطر سنسور، قدرت تشخیص در فواصل بیشتر نیز امکان پذیر میشود.

اتصالات سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DP

سنسور القایی استوانه ای PR30-10DP حسگری حساس با ویژگی های منحصر به فرد

سنسور القایی محصولی حساس به فلز است و در صورتی که جسم غیر فلزی به آن نزدیک شود، شناسایی برای حسگر تقریبا سخت خواهد بود. خروجی این سنسور ها می تواند جهت فرمان مستقیم به رله ها، شیرهای برقی، سیستم های اندازه گیری و مدار های کنترل الکتریکی استفاده شود. سنسور حساس به فلز به واسطه نوسانی که تولید میکنند روند خود را اجرایی میکنند. نوسان ساز، یک مدار القایی خازنی تنظیم شده است که یک فرکانس رادیویی تولید می کند. میدان الکترومغناطیسی تولید شده توسط نوسان ساز به وسیله ی سیم پیچ از جلوی سنسور خارج می شود و هرچه جسم نزدیک تر باشد، میزان کاهش میدان مغناطیسی بیشتر است.

سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DP

با توجه به موارد بیان شده میتوان اینگونه نتیجه گرفت که سنسور القایی آتونیکس (Autonics) استوانه ای سه سیمه PR30-10DP محصولی بسیار دقیق و مناسب است که به واسطه ظاهر استوانه ای شکلی و شیلدی که سنسور را فراگرفته است میتواند در قطعه های فلزی جای گذاری شود و بدون هیچگونه خللی عملکردی مثبت را بر جای بگذارد.


برق و صنعت بین الملل (الکتروملل) نمایندگی آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید. برای مشاهده سایر  سنسور های القایی می توانید از صفحه انواع سنسور های القایی استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور های القایی انتخاب کنید.

برند

AUTONICS

انتخاب گارانتی

شکل ظاهری

قطر سنسور استوانه ای

جنس بدنه سنسور

نوع نصب

فاصله دید به میلی متر

نو ع اتصال

تعداد سیم

ولتاژ تغذیه

کمیت خروجی

سرعت (فرکانس کاری)

نوع خروجی

طول سیم

جنس روکش سیم

درجه حفاظت

حداقل دمای کاری سانتی گراد

حداکثر دمای کاری (سانتی گراد)

استاندارد ها

هیسترزیس Hystersis

جریان مصرفی (جریان نشتی) سنسور

جریان خروجی سنسور

حفاظت های سنسور
